一辆行驶里程约3.9万km的2012年奥迪Q7。该车阅读灯、化妆镜灯、手套箱灯不亮。

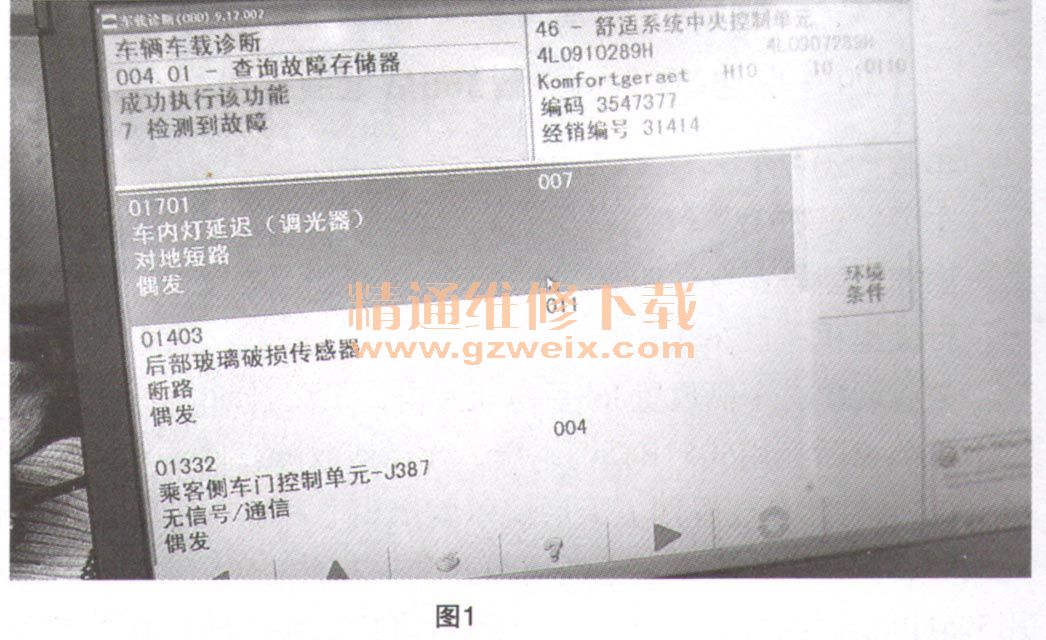

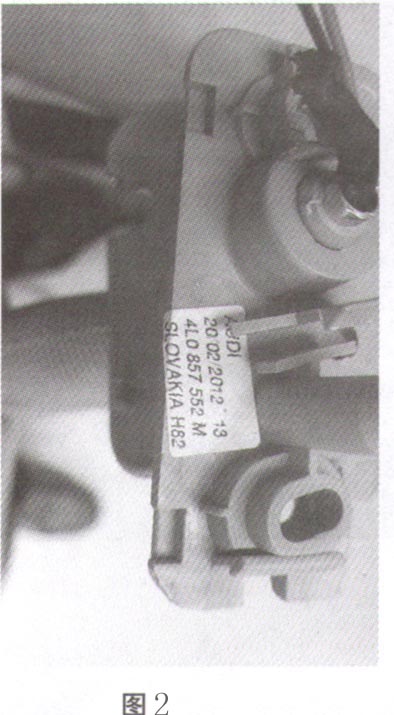

    故障诊断：打开点火开关，阅读灯闪烁两次，之后就不再亮起。使用VAS6150B读取车辆故障信息，46一舒适系统中央控制单元有故障码：车内灯延迟，对地短路（如图1所示）。调换阅读灯总成后，故障依旧。查询电路图得知J393的针脚Tl5a/12对阅读灯、化妆镜灯、手套箱灯供电，分别检查相应用电器外部供电搭铁线路，当断开副驾驶员侧化妆镜插头时，阅读灯正长亮起。这时检查阅读灯各项功能均正常，手套箱打开后，手套箱灯也正长亮起。当插上副驾驶员侧化妆镜后，故障再次重现。测量副驾驶员侧化妆镜灯电阻，无论为打开或关闭状态均为0Ω，判断副驾驶员侧化妆镜短路造成该故障，如图2所示。



    故障排除：更换副驾驶员侧化妆镜接触开关。
    相关资料：2015年奥迪原厂维修信息系统ELSA 5.2
