一辆行驶里程约6.2万km的奥迪A6L轿车。该车天窗无法打开。

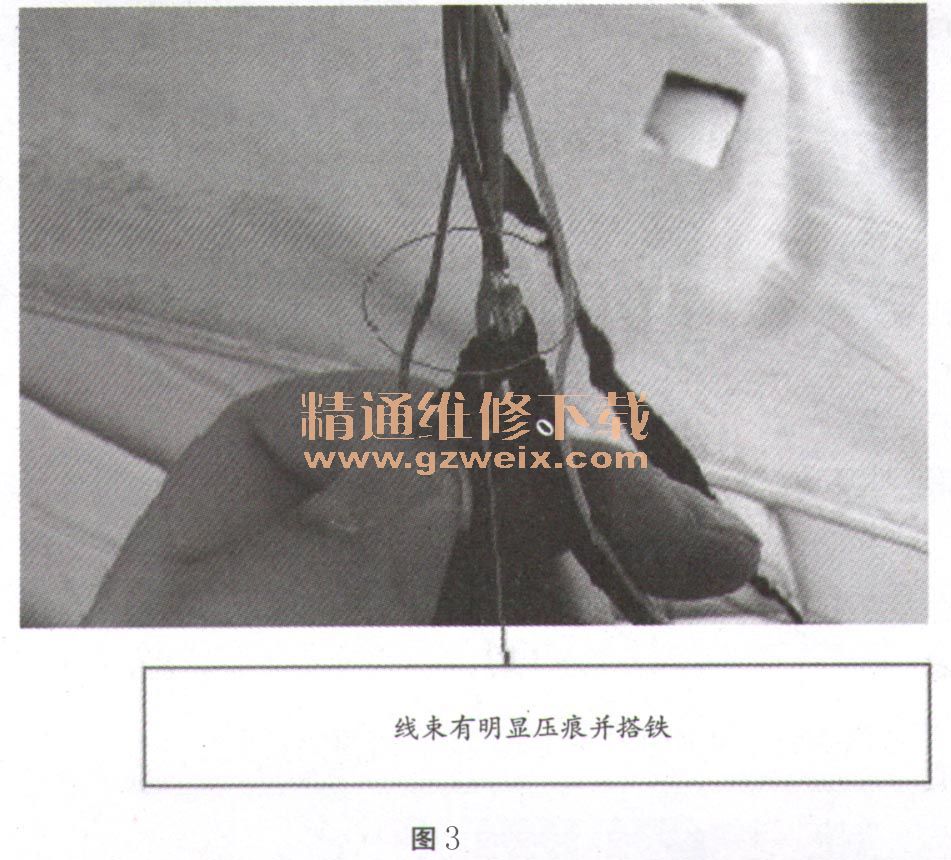

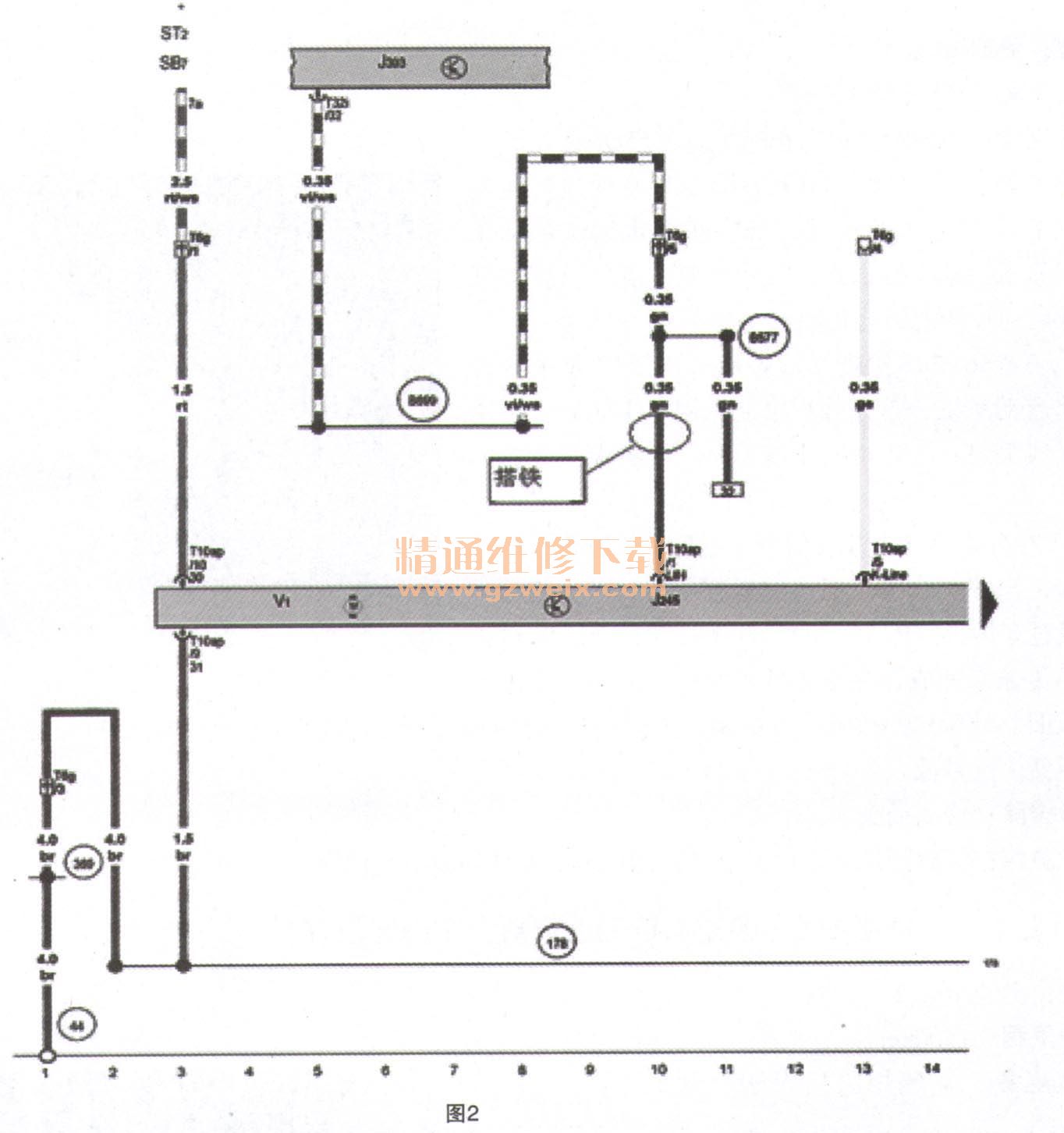

    故障诊断：VAS6150B检查舒适系统控制单元内有故障码，本地数据总线3电路电气故障，如图1所示。查看ELSA电路图（如图2所示），该天窗也是由J393通过LIN线控制，且该线路上有多个控制单元，根据引导性故障查询显示天窗总线电平错误，需逐一断开该总线上的控制单元来确定故障点。但在尝试断开相关控制单元后故障依旧，故怀疑J393出问题，考虑到J393是防盗系统控制单元，更换还是比较烦琐，由于是新车，之前对线束并未做检查，于是通过测量，发现J393到天窗控制单元的LIN线对地短路，最后通过检查，在车顶线束内找到了故障点，如图3所示。





    故障排除：修复线束。
