一辆行驶里约1.3万km的2011年奥迪A8L（D4）3.0T轿车。该车mmi系统操纵按键显示正常，媒体播放声音正常。关闭和打开时J685显示屏收回和伸出正常扩就是屏幕没显示。

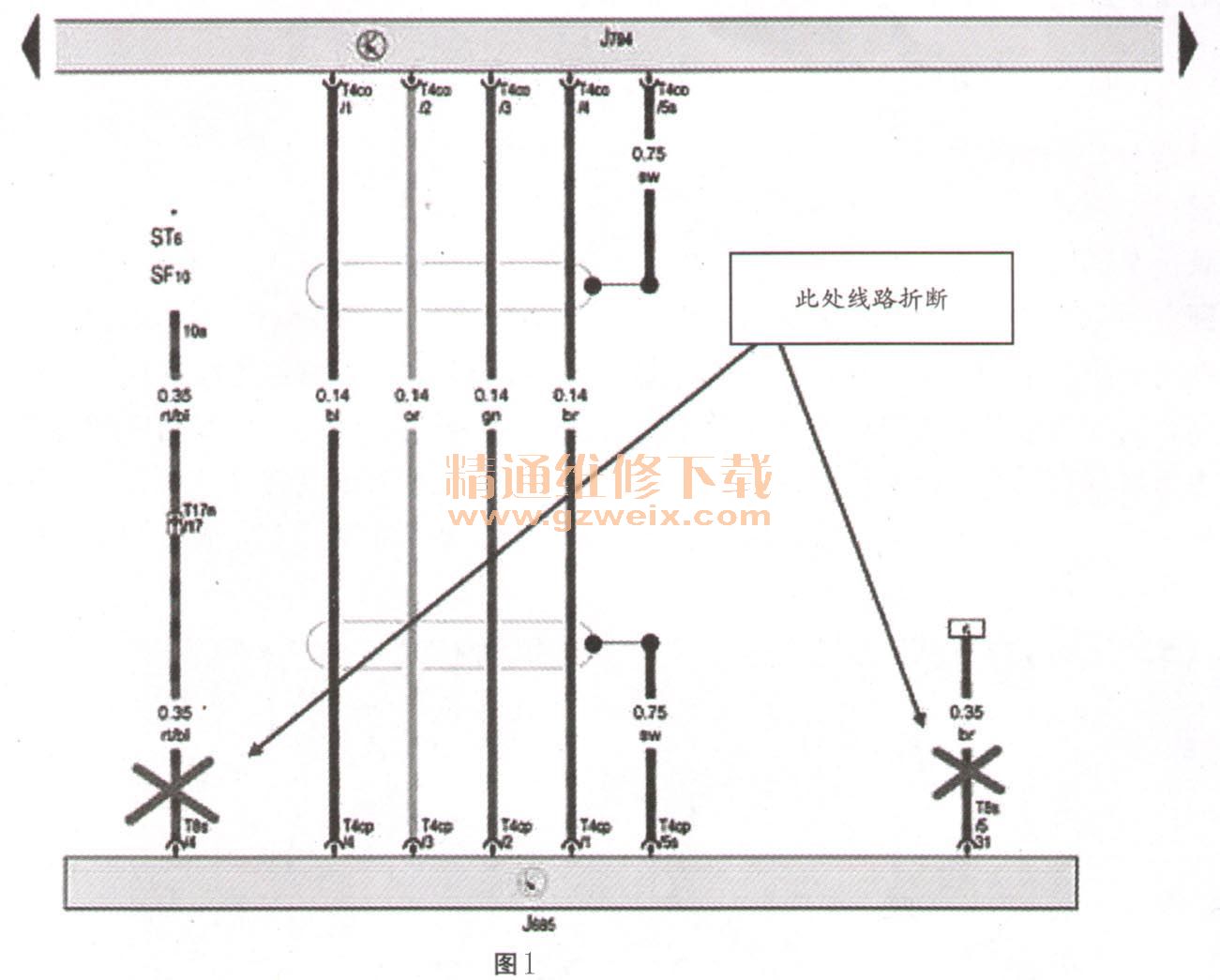

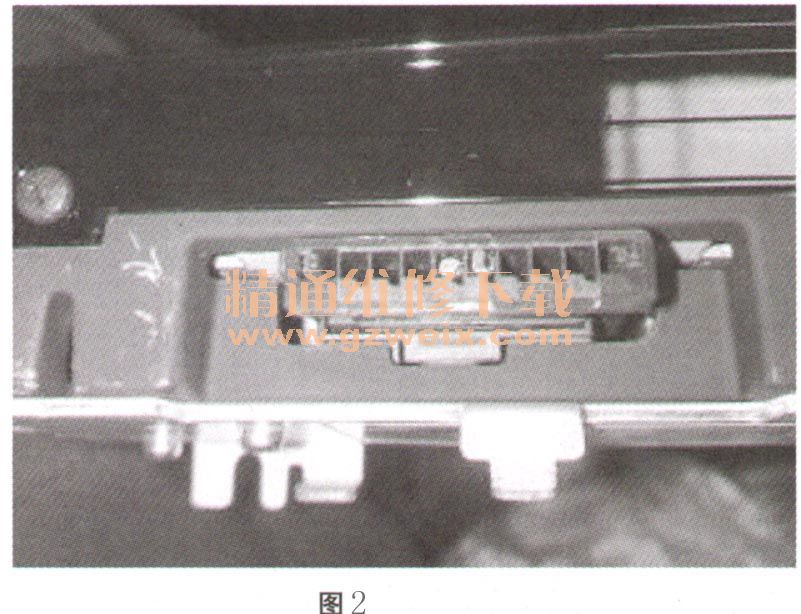

   故障诊断；通过实践观察和操作判断，此种情况J794的功能应该是没问题的，问题应该是J685损坏或J794至1685的视频线损坏。使用VAS6150B诊断：5F信息娱乐电子设备中存有“终端显示屏断脚狂对正极短路静态”查询ELSA电路图（如图1所示），检查保险丝没问题且有电，故判断需检查线路。拆卸J685显示屏发现故障：供电和搭铁线路全部折断，如图2和图3所示。





    故障排除：使用足够长度的较软的导线连接修复。

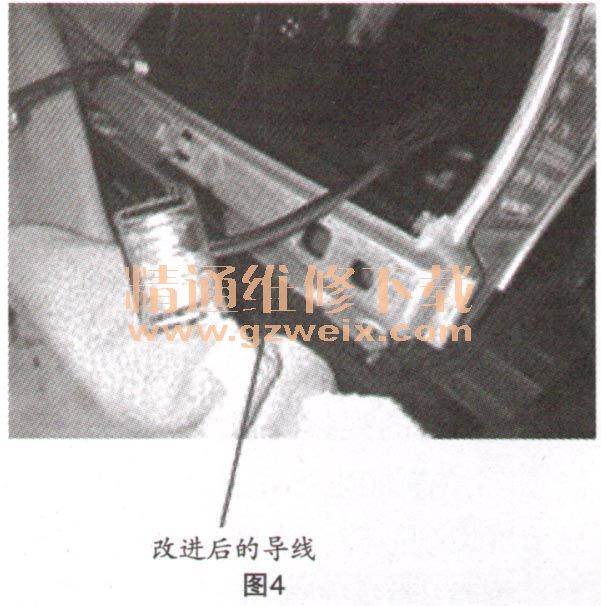

    故障总结：线路走向太短，导线为普通导线，结构较硬，柔韧度不够，使用的导线类型不适合此种长时间反复曲折的工作条件。目前此线束已经改进为比较柔软的导线，如图4所示。
