一辆行驶里程约3.7万km的2011年奥迪A8L（D4）轿车。该车MMI系统黑屏。
    故障诊断：（1） MMI黑屏，音响有声音输出。
    （2）电脑检测：02259显示单元J685无信号通信。故障无法清除。

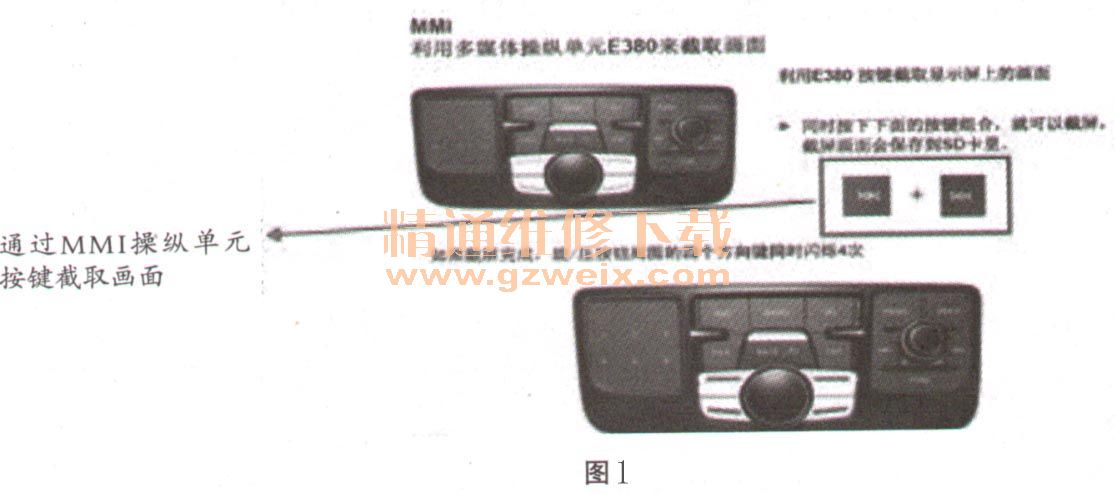

    （3）在奥迪车上装有MMI系统的车辆，可通过MMI截屏显示来确定是J794还是J685故障，如图1所示。经过截屏后显示J794有视频输出，说明J794工作正常。故障点集中在显示屏控制单元J685和视频线上。

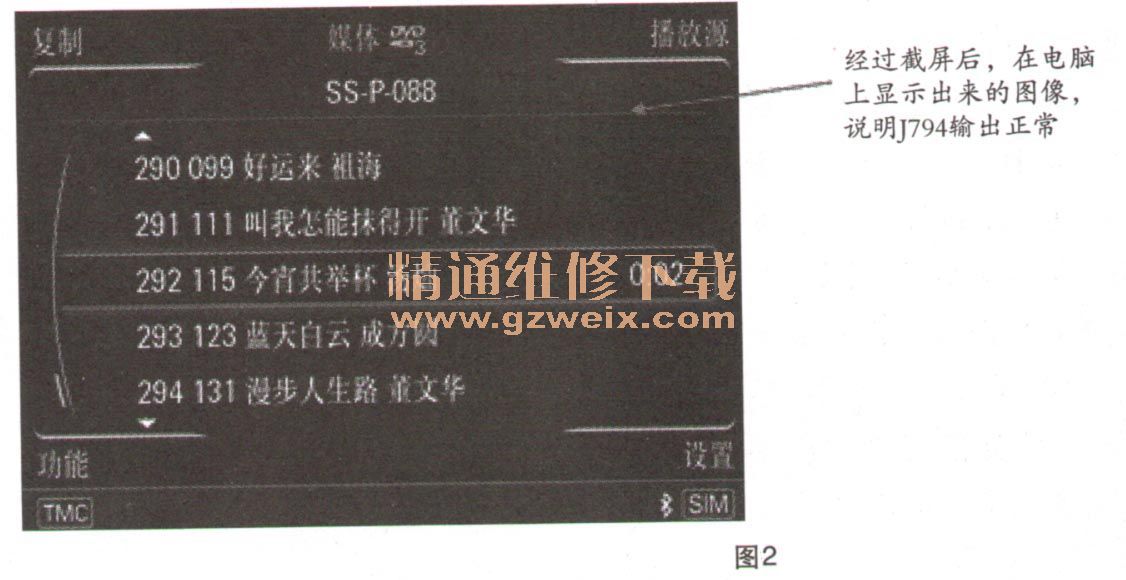

    （4）截屏后在电脑读到的图像正常，如图2所示。

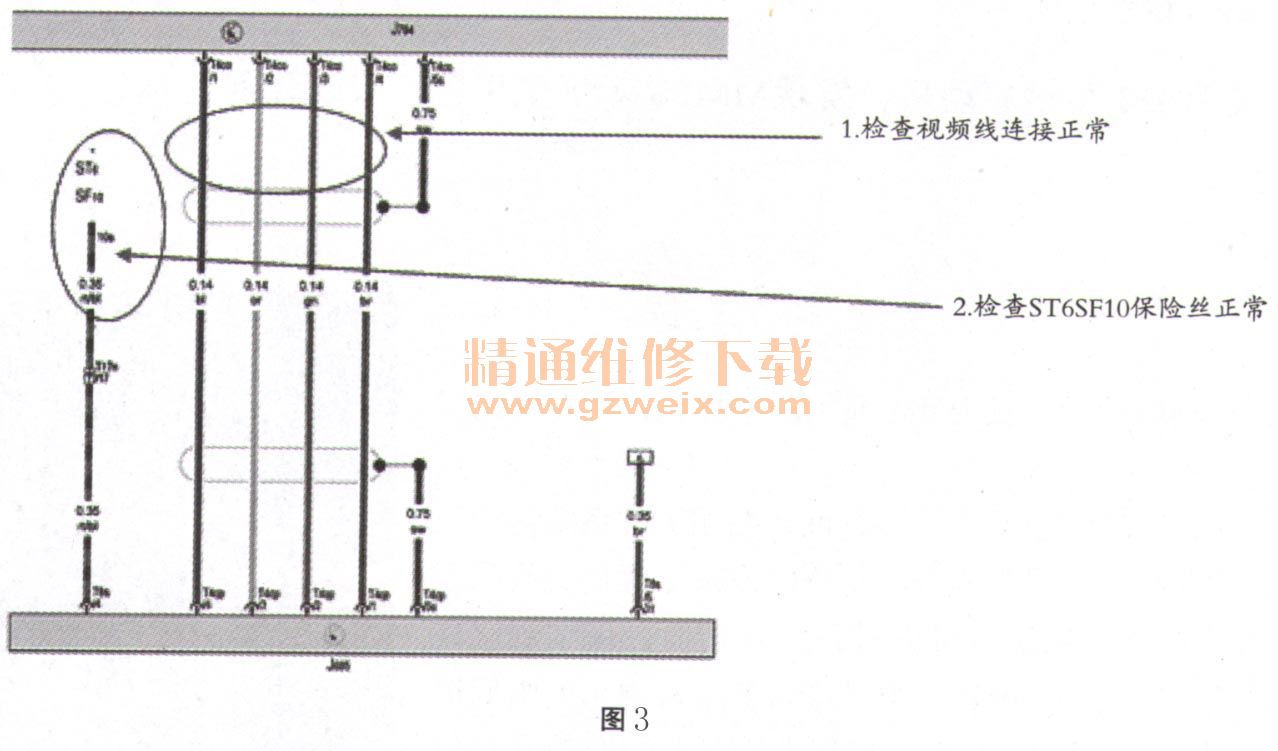

    （5）根据电路图（如图3所示）显示，首先检查J794输出端视频线插头，连接正常。由于新款A8L（D4）的J685供电有单独插头，老款车辆无此供电插头，因此检查SF10位置保险丝，正常。

    （6）要检查J685端视频线连接是否正常及J685供电线电压，因此拆下显示屏，如图4所示。

    故障排除：修理线路。
    故障总结：分析问题从简人难，熟悉学习新的检测手段和方法。由于线路与显示屏连接过短，显示屏在来回翻折的过程中，造成线路从根部折断。要检查J685端视频线连接是否正常及J685供电线电压，因此拆下显示屏。
