一辆行驶里程约8.9万km的奥迪A4L轿车。用户反映：该车高级钥匙进人及启动功能均失效，通过遥控器开锁及E415启动功能正常。
    故障诊断：首先进行诊断仪诊断，故障内容如图1所示。于是拆下左后门内饰板，分别测量R200到B柱27芯插头和27芯插头到J393的导线，经过测量导线和连接插头均正常。于是将天线插头拔下，发现故障码变为：左侧进人启动天线对地断路静态。故障码由对地短路变化为断路，由此更加确定R200至J393之间的线路没有问题。根据正常思维，前后故障发生变化，将故障锁定在R200上，于是将R200与R137对调使用，故障依旧。

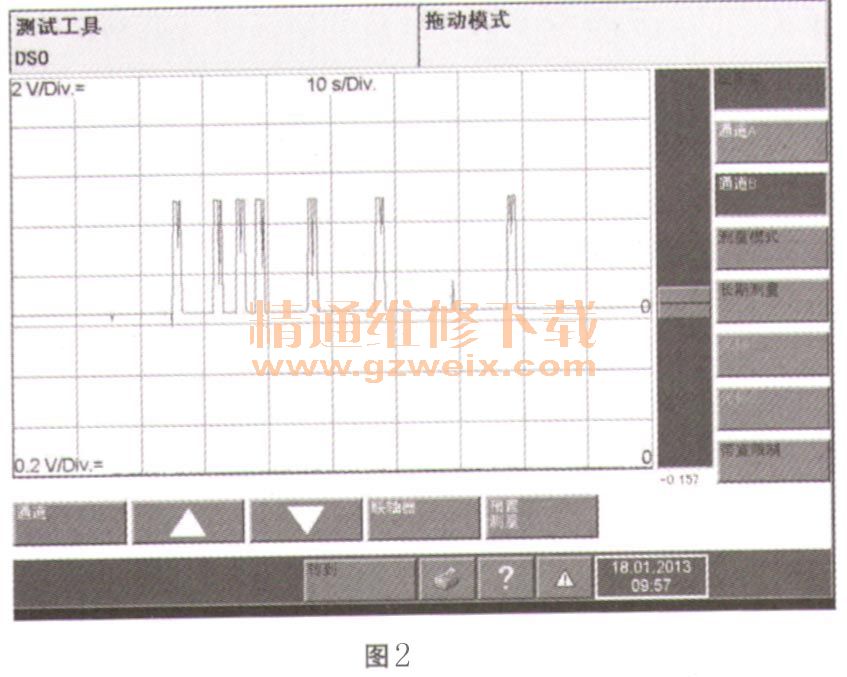

    根据自学手册ssp393中的说明，控制单元J393交错地触发进人和启动许可系统的天线R137、R138、R200。位于车辆内或车辆附近区域的与该车辆配对的钥匙接收到这4根天线的消息，并测量各自的接收强度。为了验证上述过程是否正常，分别测量R200和R137的波形（如图2和图3所示），结果两个波形相差无几。

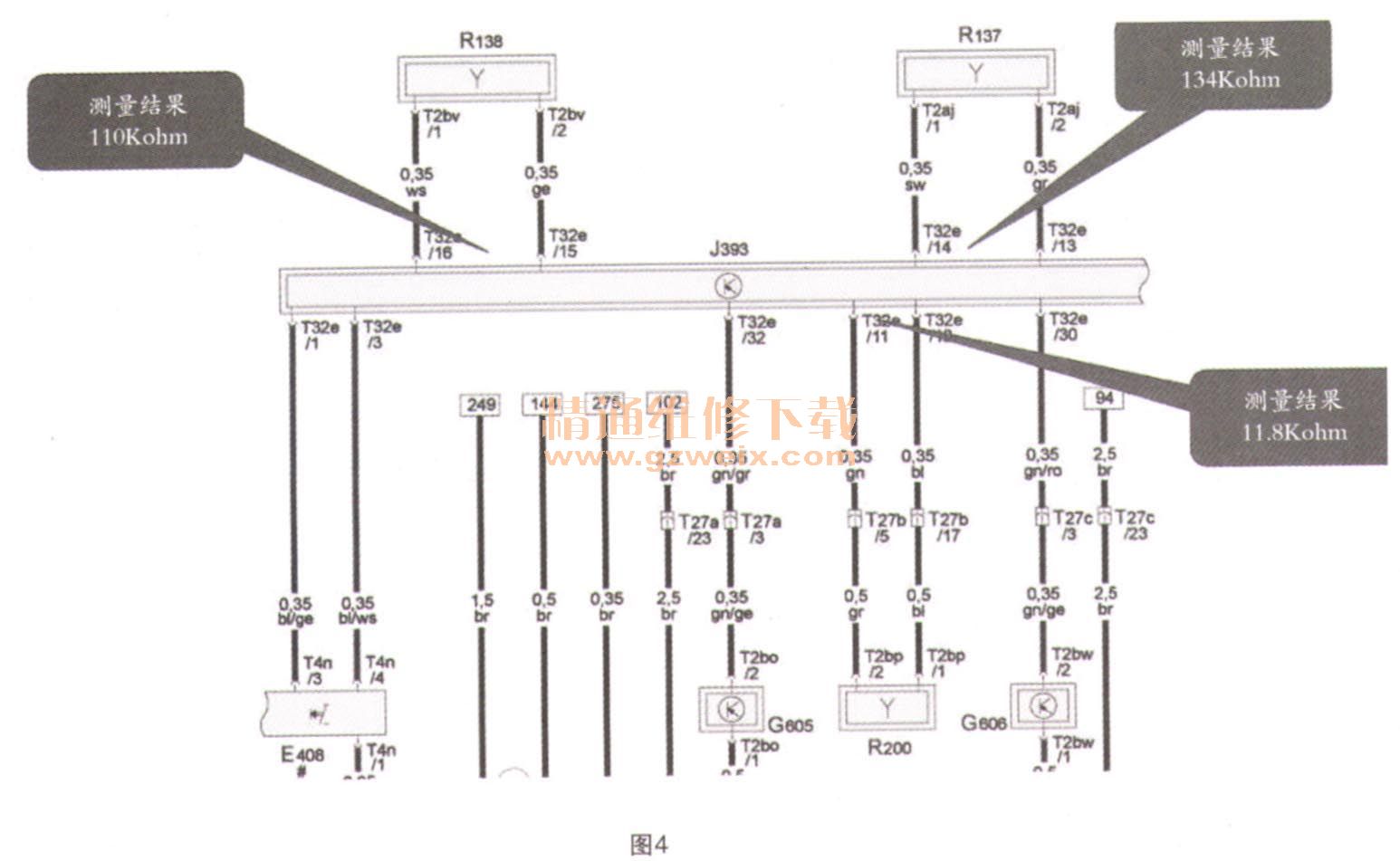

    由波形分析得知J393仍然在正常发射信号，而天线和导线又没有问题，如何来准确排除J393的问题呢？根据电路（如图4所示）再次进行电阻测量，将J393从车上拆下，对针脚进行测量。

    拆开J393后发现连接3根天线的内部针脚结构相同，测得的电阻不同，显然与R200相连接的控制单元内部短路或被击穿，导致电阻变小，不能给正常发声信号，或信号能量过低，无法满足激活钥匙的要求。
    故障排除：更换舒适系统中央控制单元J393。
    相关资料：2014年最新奥迪原厂维修信息系统ELSA 5.1
