一辆行驶里程约3.6万KM的奥迪Q7 3．6L SUV。用户反映：该车无钥匙启动功能失效。
    故障诊断：
   （1）连接诊断仪进入05免钥匙进入驾驶识别系统，读取故障码00180乘客侧天线，进入并授权启动R135，电路电气故障。
    00191触摸传感器，门把手外部，乘客侧对地短路。
    00193触摸传感器，门把手外部，右后对地短路。
    （2）通过数据流179，检查右侧前后门外部车门接触传感器。点火开关接通，按下测试按钮，观察状态，检测到激活状态。
    （3）说明外部车门把手中控锁按钮E370和车门控制单元都工作。根据故障导航，测试进入及启动识别天线R135。首先检查侧后门绝缘点是否弯曲、滑脱，针脚是否渗水、触点腐蚀和磨损。检查结果正常。拆下右后门门里板检查天线R135电阻和插头导线。

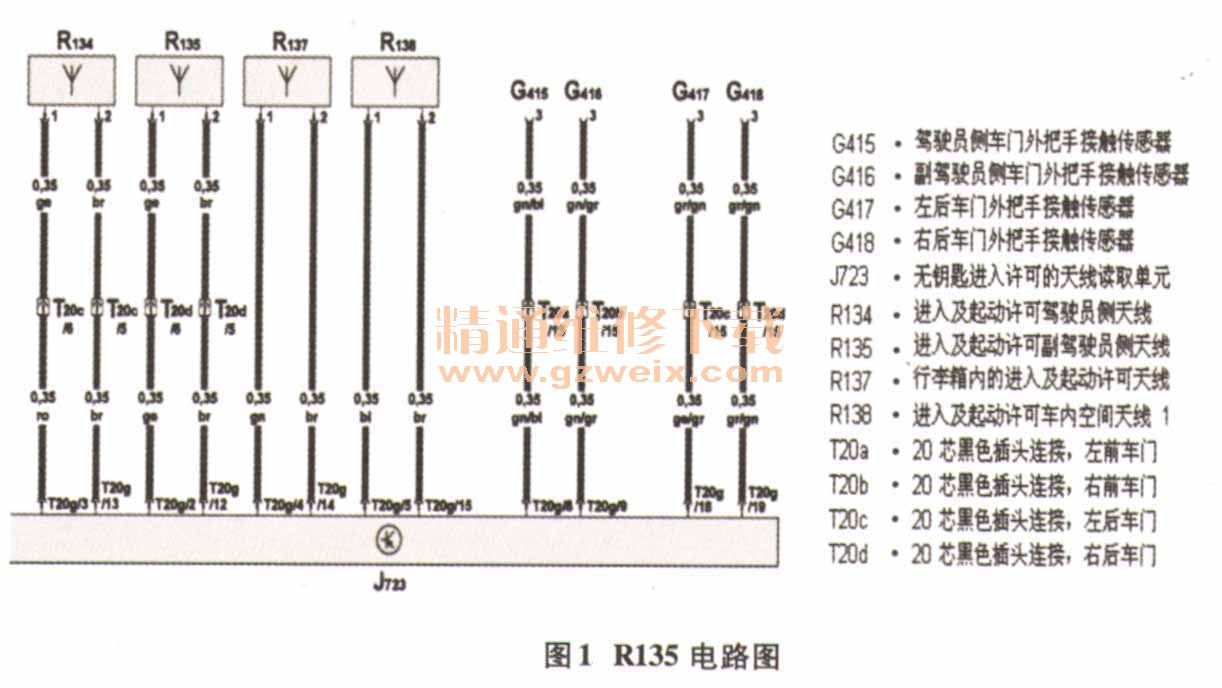

  （4）根据电路图（图1）检查线路，测量时发现导线颜色与电路图不符。

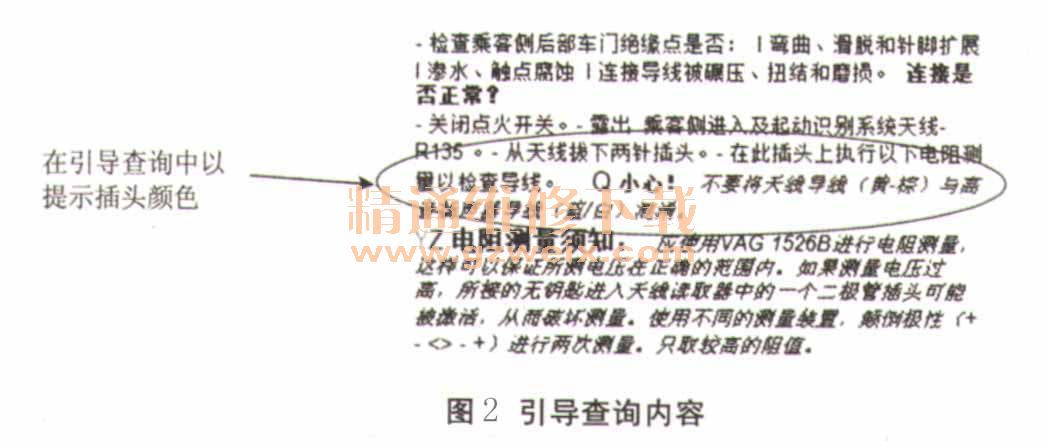

  （5）再次阅读引导查询内容提示，如图2所示。

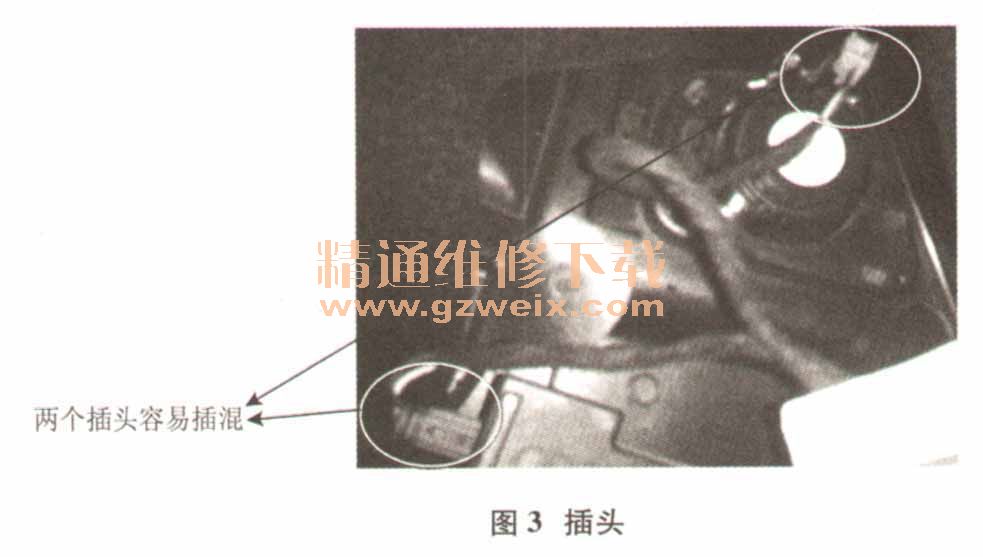

  （6）检查后发现插头错误连接，如图3所示。

    故障解决：重新整理线束插头。
    故障总结：维修时要仔细阅读故障引导的内容。
