一辆行驶里程约8.1万KM的奥迪A8L轿车。用户反映：该车空调效果不佳。
    故障诊断：
    （1）接车发现，空调出风量很小，鼓风机声音很大，打开内外循环，故障现象也一样，测系统压力正常。初步判断是出风量不够。

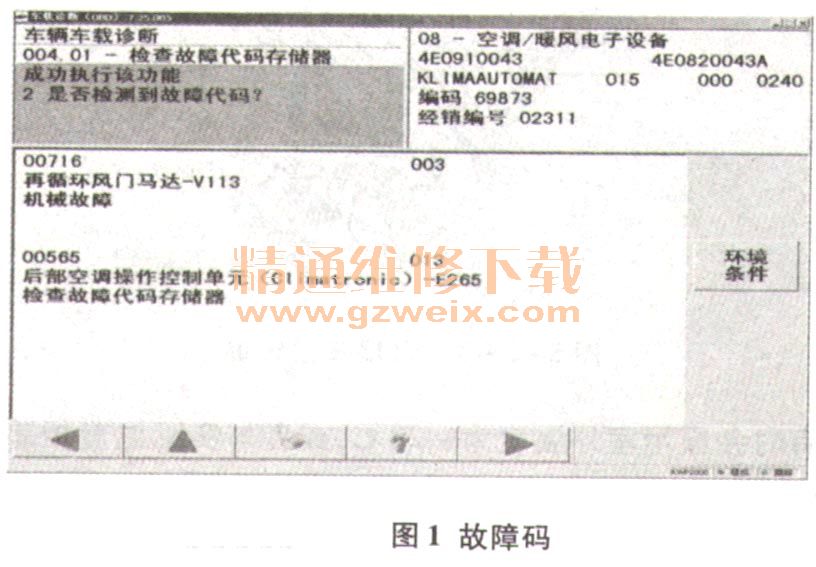

    （2）用诊断仪测试，发现08内有：再循环风门电机V113机械故障，如图1所示。

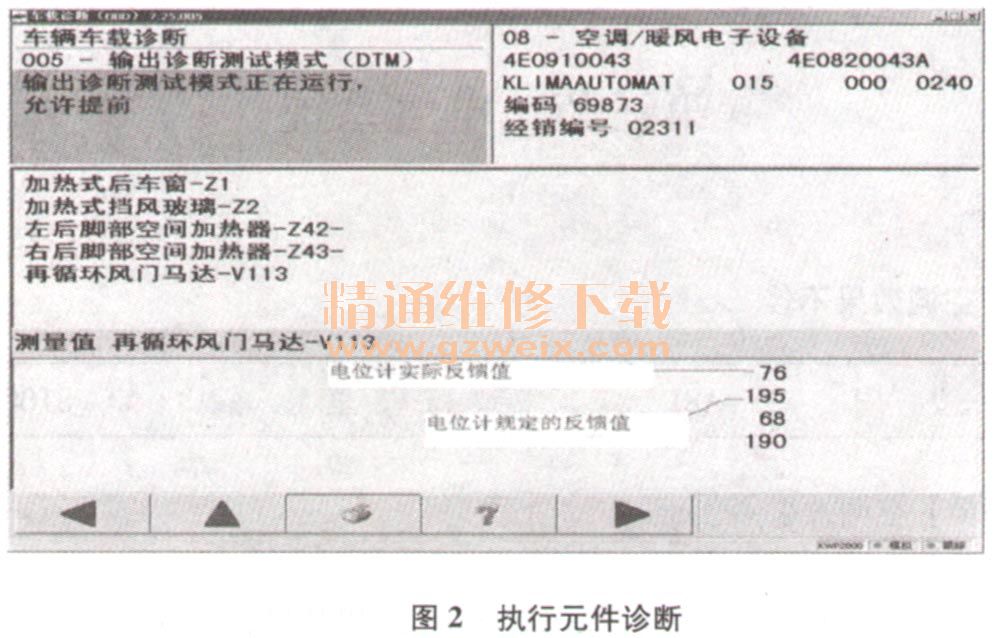

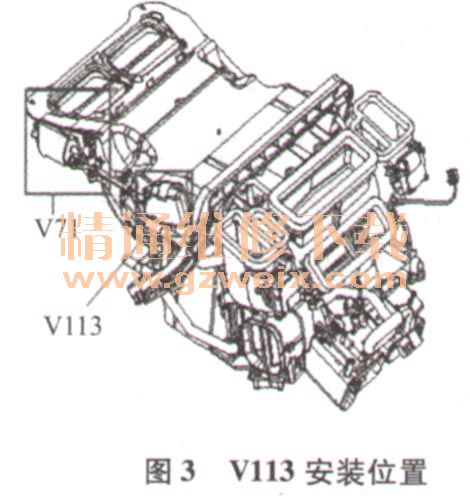

    （3）根据导航测试计划，对电机V113进行执行元件诊断，发现实际翻板电机位置始终在76（关闭位置），没有变化，如图2所示，说明该翻板卡住或电机故障。一拆下翻板检查活动自如，对电机V113执行元件诊断发现，电机动作很小。确定为电机V113故障，其安装位置如图3所示。



    故障解决：更换V113电机。
    故障总结：当内循环电机V113故障会引起无论内循环或外循环时，空调出风量都会不大，根据空调实际工作，发现在打开外循环制冷时，电机V71为了不把发动机舱的热量带到驾驶室内，在特定的情况下会把V71电机翻板关闭，把V113电机翻板打开，该车V113电机翻板不能打开，就出现空调出风量过小的故障。
