一辆行驶里程约3.5万KM的奥迪A6 2．4L轿车。用户反映：该车打开空调后，空调出风口有时乱出风。
    故障诊断：空调控制单元中有故障码：
   （1）阳光射入光电传感器G107断路或对正极短路偶发。
   （2）左侧中间出风口传感器G347断路或对正极短路偶发。
   （3）车内空气循环风门伺服电机电位计G143断路或对正极短路偶发。
   （4）压力风门伺服电位计G113断路路或对正极短路偶发。

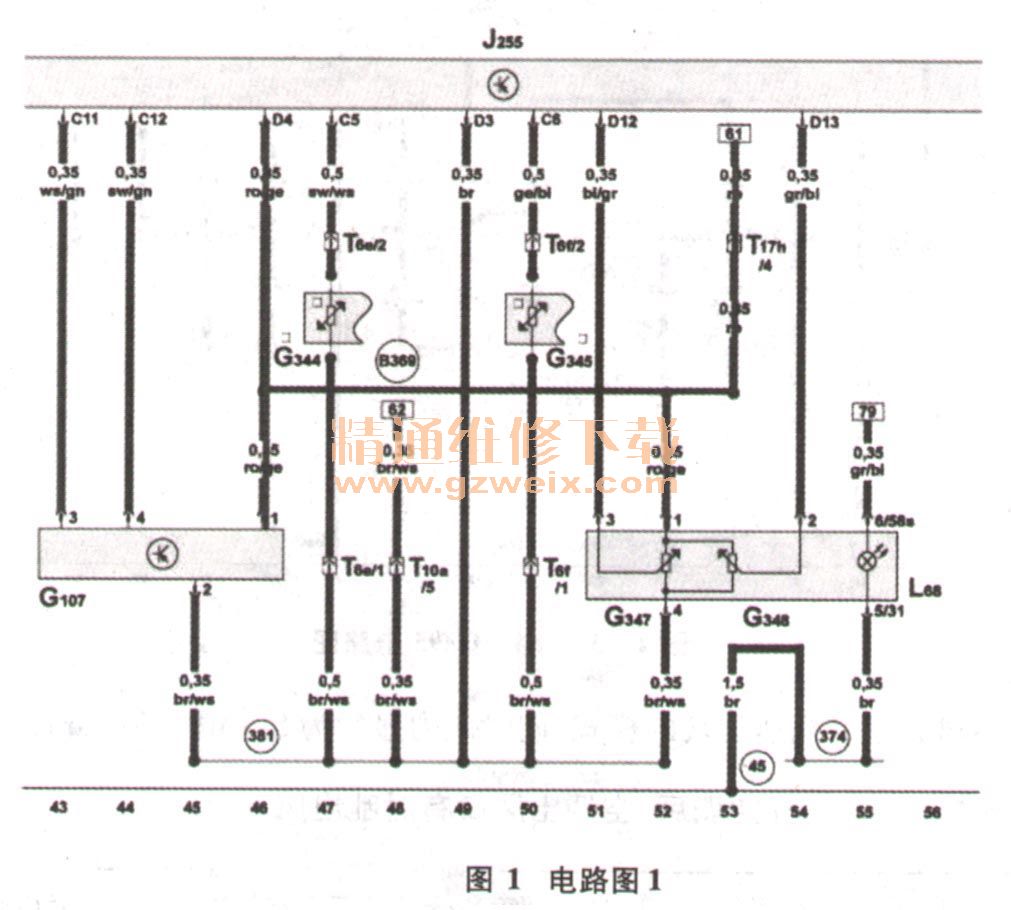

    根据分析电路图（图1、2），证明报故障码的几个电位计在电路结构中都使用的一条5V供电线路（图1、2中红色线路），其各电位计的反馈信号都是各自独立直接连接到空调控制单元。由于系统故障是偶发故障，目前一切工作正常。更换控制单元，试车观察。三个星期后故障再次出现，故障现象真如当初客户讲的那样，一会中间出风口出风，一会不出风，一会内循环一会外循环。为了不破坏故障现象，在保证所有元件不断开的情况下在阳光射入传感器处量取5V的供电线路，此时发现这根导线竟然有12. 8V的电压，这说明这个导线对正极短路。



    在不断掉空调控制单元的前提下依次断开与之相连的用电元件，若断开某个元件时电压恢复正常，那就说明这个元件有问题；若所有元件都断开后电压没有变化，那就说明这根导线对正极短路有问题。鉴于从简到繁的原则，首先断开阳光射入传感器后电压恢复正常5V，故障点已确定找到，更换该件后电话跟踪客户，试车两月没有再出现这个故障。
    故障解决：更换阳光照射传感器。
