一辆行驶里程约1.8万km的奥迪A4L轿车。用户反映：该车空调有时不制冷。
    故障诊断：
    （1）用诊断仪检测地址09显示：空调压缩机控制阀N280电路电气故障（偶尔发生）。用诊断仪检测地址08显示：空调压缩机启动不正常信号（偶尔发生）。
    （2）进厂检查时未发现空调不制冷。查看地址码08数据流，电流值正常。检查制冷剂加注量也正常。更换空调压缩机，交车一周后故障再现。
    （3）用诊断仪检测地址09显示：空调压缩机调节阀N280电路电气故障（静态），用诊断仪检测地址08显示：空调压缩机启动不可靠信号（静态）。

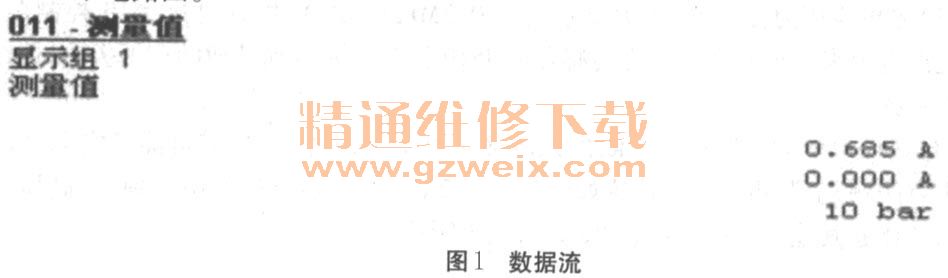

    （4）故障由偶发变为静态说明故障未解决。用诊断仪查看地址码08数据流显示组1压缩机电流规定值0. 685A，实际值0. 000A，压力1. 0MPa（10Bar），如图1所示。图2示电路图。

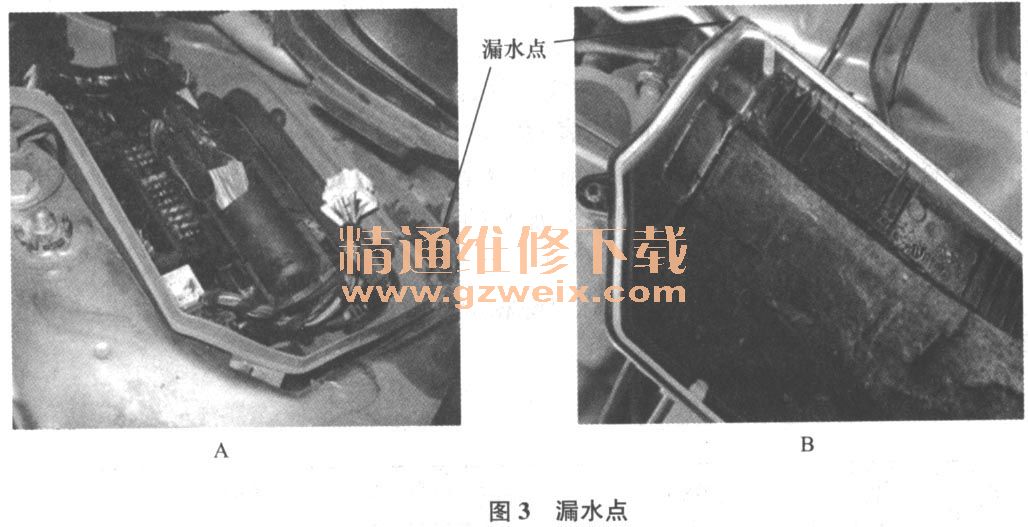

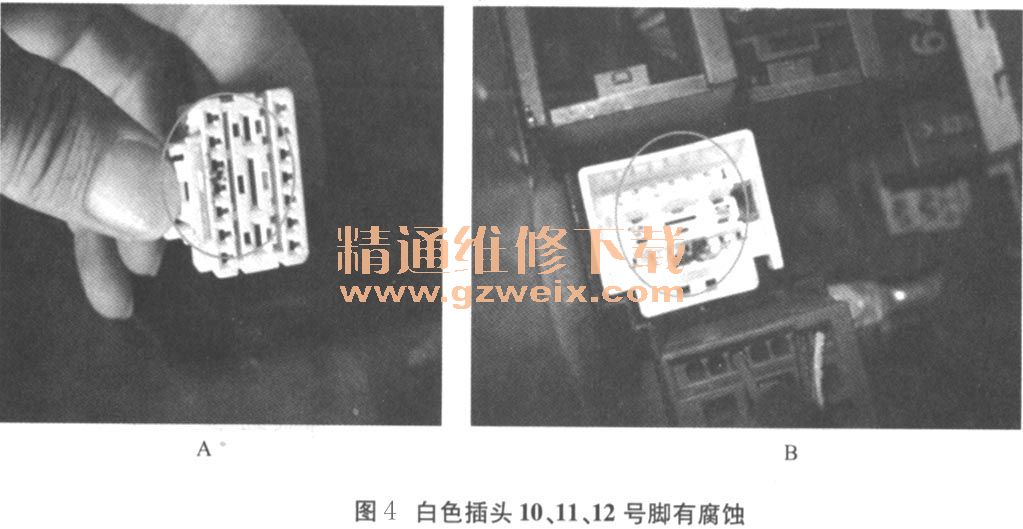

    （5）拔下压缩机的电气插头测量：1号脚与车身之间电压为9.6V，2号脚与车身电压在1.2～2. 9 V变动，属于不正常现象。可以判断故障在压缩机到J519的线束上，该线束经过左侧流水槽电控箱进到J519。为了确定故障线束在哪段，拆下左侧流水槽电控箱，发现电控箱内进水，如图3所示。电控箱进水后造成T17r白色插头10、11、12号脚有腐蚀，如图4所示，短路在一起，造成电压不稳。



    故障解决：清洁电控箱线束，更换电控箱密封垫。
