一辆行驶里程约3.6万km的奥迪A4L轿车。用户反映：该车偶尔无法启动。
    故障诊断：
    （1）在正常行驶中，遇减速制动时仪表会提示点火开关故障。此现象在不平路面行驶尤为明显，且每次都是在踩下制动踏板时出现。
    （2）使用VAS5051 B查询故障码，其中01发动机电子设备记录点火开关／启动机开关电路对正极短路；46带有ATA的舒适系统中央模块记录：发动机启动要求导线对正极短路。执行与故障码相对应的测试计划，要求检查舒适系统中央模块J393和发动机控制单元测试盒上的插座B42之间的端子50信号线（请求启动）是否断路或对正极短路、对地短路。

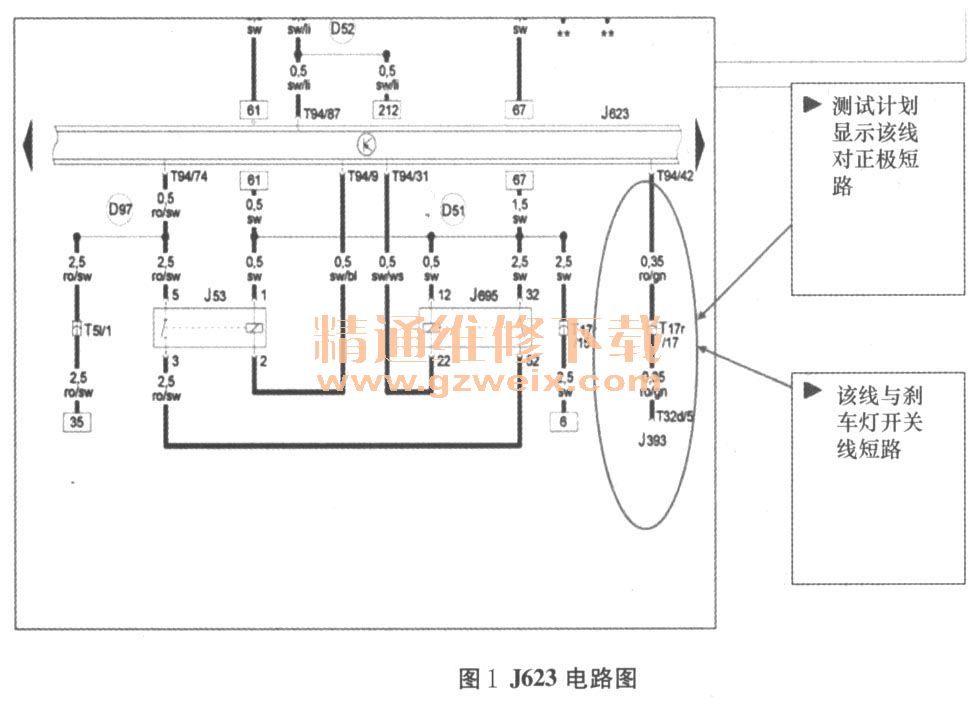

    （3）发生故障后将会在组合仪表提示点火开关存在故障。如果故障持续存在，发动机将无法启动。由于测试计划已明确告知：如果插座B42之间的端子50信号线对正极短路将会出现和客户描述相对应的故障现象。查询ELSAWIN，分析该信号线在系统中的作用。结论是：此信号线使用独立导线从J623连接至J393，用于将发动机启动确认信号反馈至J393，如图1所示。

    （4）在明确上述原理后，为了模拟故障现象，首先使用试灯将该信号线与30号线跨接，仪表马上就报警了，且J623和J393都记录了和之前同样的故障码。由此可确定就是由于此信号线对正极短路引发了客户描述的故障。接下来就是查找故障点了。

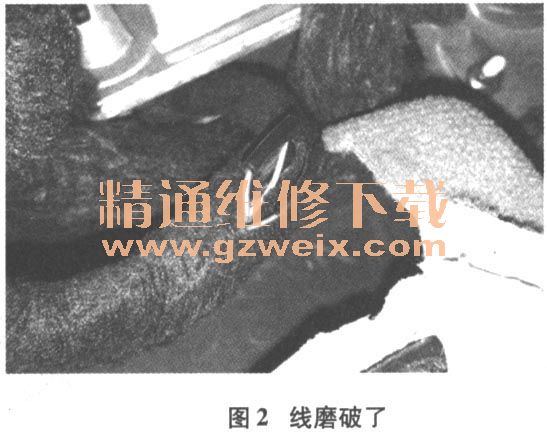

    （5）拆开发动机电控箱，左右侧门槛饰条及后备箱右侧内饰板后逐一排查，最后发现搁脚板上的金属卡子将两根线磨破了，如图2所示。经测量证实其中一根线就是50信号线，巧的是另外一根线正好是制动开关的信号线，这也就解释了为何只在踩制动时才报警的原因。

    故障解决：修复磨损的线束。
