长虹ZLS59G-iP机芯 ZLS59G-iP-1机芯 ZLS59G-iP-3机芯液晶彩电供电分布流程
来源:本站整理  作者:佚名  2015-12-27 18:12:59

  此机芯电源板只有1路电压+12V_IN输出,+12V_IN电压通过DCDC、LDO(如SMSH6000A1、TPS54428等)变成5V,3.3V、1.5V,1.15V等供主芯片、DDR、EMMC等使用,通过场效应管AO4803转成+12V给液晶屏和伴音功放供电。待机时,+12V_IN电压通过DCDC、LDO产生+5Vstb、+3.3Vstb给MCU,按键板,红外接收器等待机电路供电。

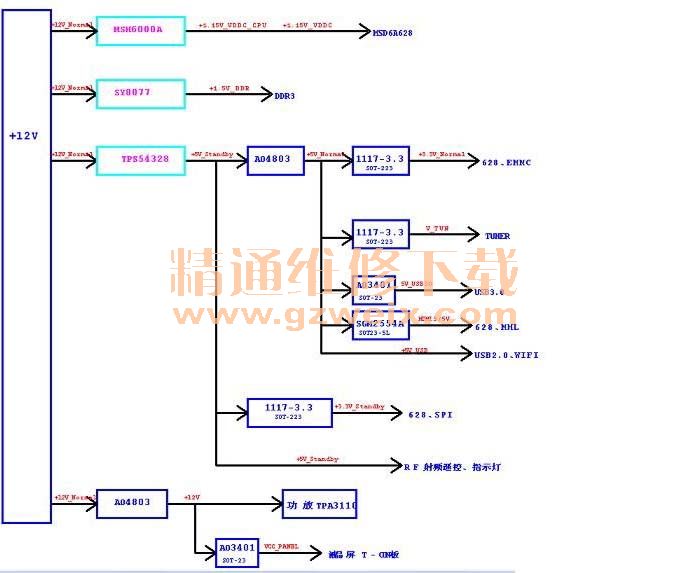

  整机电源组成与分布见下图:
