海信MSD6I48+6M30RS机芯液晶彩电软件升级方法
来源:本站整理  作者:佚名  2015-11-25 13:52:37

    海信公司采用MSD6I48+6M30RSX机芯开发了K16X3D系列液晶彩电,数模小信号处理电路采用MSD6I48 +6M30RSX, DDR2存储器采用H5PSIG83EFR-G7C, FLASH主程序存储器采用H27UlG8F2BTR-BC,左右声道伴音功放电路采用TAS5707,重低音功放电路采用TAS5707A。
    适用机型:海信LED42K16X3D、LED46K16X3D等液晶彩电。
    海信公司采用MSD6I78机芯开发的LED32T29P、LED32T26GP、LED42T29GP、LED47T29GP、LED55T29GP、LED42T29PR3D、LED42XT39G3D、LED46T39GP3D、LED46XT39G3D、LED32K16、LED42KIIP、LED46K11P、LED46T26GP、LED46T28GPN、LED46T28PKV、TLM42V67PKY、TLM52V78PKV、TLM55V89PKN、TLM55V89PKV系列液晶彩电的升级方法与本节介绍的方法相同,可参照升级。

    1  USB升级方法
    1.升级方法和步骤

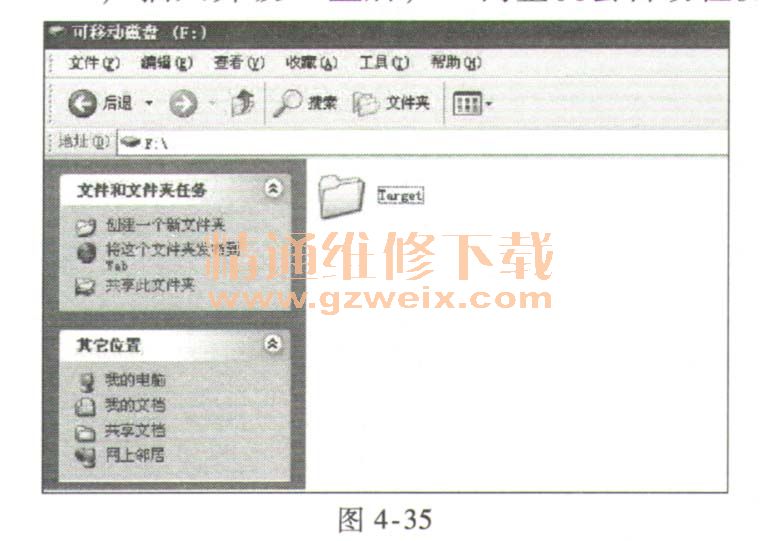

    1)如图4-35所示,将对应的软件升级包中“Target”文件夹复制到升级U盘(容量256MB以上,正品大厂SANDISK、朗科等U盘,如使用质量不好的U盘,升级有产生严重故障的风险,请注意)根目录下,复制完成后,注意对比原文件与复制后文件大小是否一致,避免数据复制不完整。

    2)在整机开机的状态下,将升级用U盘插入,USB1或USB2接口。

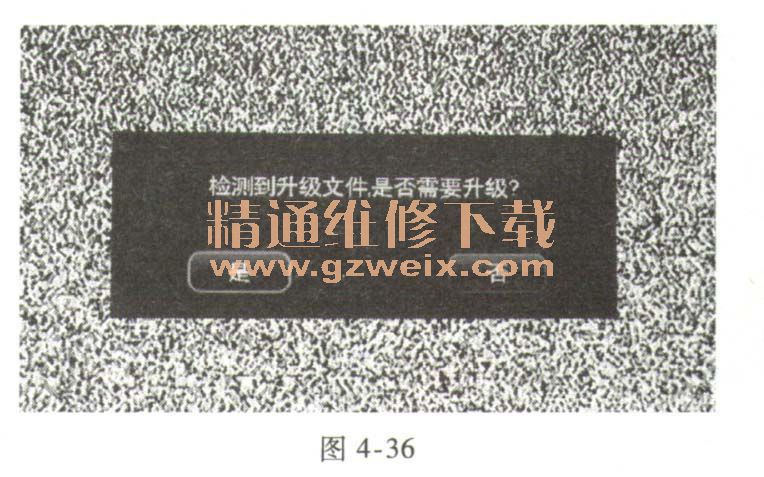

    3)插入升级U盘后,5s内整机会自动检测,会显示图4-36所示的升级提示信息。

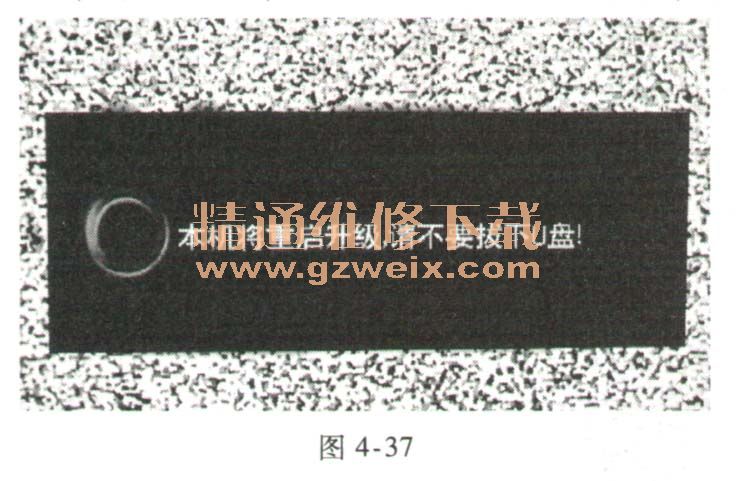

    4)用户根据升级信息菜单提示,选择“是”,默认即“是”。按“OK”键,升级开始,在整个升级过程中,电视会一直处于黑屏状态,没有任何提示,只能看到U盘自带的指示灯闪烁(说明正在读取U盘升级文件,进行升级中),正常状态下,此升级过程状态持续2min左右,在此过程中一定要注意务必确保不能断电。请注意提示,不要插拔U盘,不要中途关机,如图4-37所示。

    5)升级成功后,整机会自动重启,如图4-38所示。

    2.升级注愈事项
    1)若操作过程中出现以下提示,请拔出U盘,重新插入。
    2)升级中,前面板指示灯会闪烁,在升级过程中请不要断电,升级完成后会自动开机。
    3)若升级后,3min后发现整机未启动,确认灯不在闪烁,请交流关机再开机。未成功。
    4)如升级失败,请交流关机后,再重新开机,整机有记忆模式,会完成升级任务。
    5)如果遇到U盘不识别的情况,换另外品牌U盘,再按规定步骤操作。
    6)如果升级过程中前面板的指示灯没有闪烁,整机在1 min内就升级后开机,代表升级需要更换升级用的U盘进行尝试。
    7)请务必按要求升级,否则很可能会导致整机死机,无法修复。

    2    3D板主芯片Mst6m30RS升级方法
    M st6 m30 RS升级可以采用U盘升级和网络升级,方法如下:
    1.U盘升级方法
    将升级程序改名为“6m30. Bin”,复制到U盘根目录下,插入USB 1端口,在工厂菜单中升级(FactoryMenu→Options→6m30 upgrade)。
    如果用U盘升级失败,请用下面的升级方法进行升级。
    2.工具升级方法

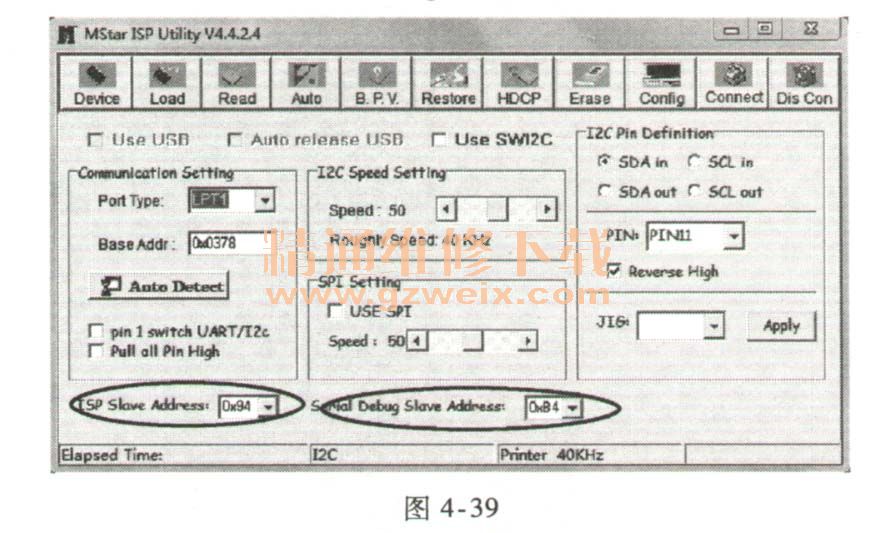

    打开MStar升级工具ISP-Tool,在“Conlig”,页面设置烧写地址,如图4-39所示。

    转到“ Read”,窗口,如图4-40所示,单击“Read”按钮,选择升级程序。

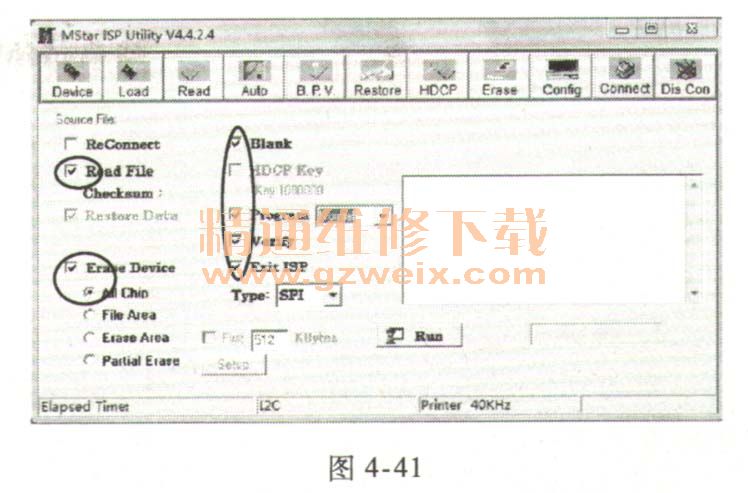

    转到“ Auto”窗口,如图4-41所示,选中圆圈圈中部分。

    单击“ Connect”按钮,连接成功后单击“Run”按钮升级,烧写方法同MBoot或Mst6m20的升级方法。
