（2）强电载波式的通信电路
    如图3-35所示是两种强电载波式的通信电路，其特点是以强电为载波的串行通信电路，由光电藕合器组成的光电隔离电流环电路，既可传输通信数据，又可实现弱电、强电的隔离。


    1.海信KGR-6001 LW/BP变频机  如图3-35 （a）所示，室外机输人220VAC电源，经保险管FU1、电阻R19降压、二极管D19和D20整流、电容C22滤波，形成约135V左右的电压，作为室内外串行通信电路的工作电压及载波信号。
    当室内机向室外机发射信号时，室外CPU的49脚一直处于低电平，使PC03光电藕合器一直导通，对PC01的二极管侧提供工作电压。此时，室内CPU的22脚输出方波信号来传输室内机状态与指令，按实线箭头方向传输给室外CPU的26脚。
    当室内机接收信号时，室内CPU的22脚一直为低电平，使PC02一直导通，接通PC01二极管侧电路，此时，室外CPU由49脚输出方波信号，按虚线箭头方向输出给室内CPU的27脚。
    经验：
    室外机的R19和D19、室内机R10和D11易损坏。
    数据：
    通信线CN11对N线电压在60V、100V、40V三者之间波动。
    2.强电载体式如图3-35 （b）所示是长虹KFR-35GWE/BQ空调器的通信电路，其工作方式为半双工式串行通信，物理层为强电载体，抗干扰性强。
    室内机的过零检测电路由光电藕合器IC04及所接器件组成、室外机的过零检测电路由IC502和Q501等组成，用于检测电网电压的过零脉冲，在每个正负半周交点处形成一个脉冲，作为过零脉冲提供室内/外CPU，作为室内/外机串行半双工通信的时序基准信号。过零检测原理请参见“3. 3. 3 PG风机控制及过零检测”。
    当220VAC处于负半周时，允许室内机向室外机发送信号，室内CPU的62脚输出通信信号，送IC31的7脚倒相放大后由10脚输出，再经光电祸合器IC05放大由其4脚输出，经室内机接线板ERIAL、室外机接线板的P03脚通信线，送室外机的光电祸合器IC500放大及强弱电隔离后，输出至室外CPU的47脚，实现室内机向室外机传输信息的目的。
    当220VAC处于正半周时，允许室外机向室内机发送信号，室外机CPU的48脚输出数据，通过三极管Q501、光电祸合器IC501、通信线（室外机接线板的P03），提供给室内机的IC06被放大后，输出至室内CPU的61脚，实现室外机向室内机传输信号的目的。
    经验：
    检修通信电路故障时，可测试通信信号线与零线之间的电压是否在0～100V或0～220VAC之间变化，来确认室内机输出的信号正常与否。此类机型的过零检测电路有故障，会造成通信故障。

    3.11用户操作/维修测试操作/显示电路

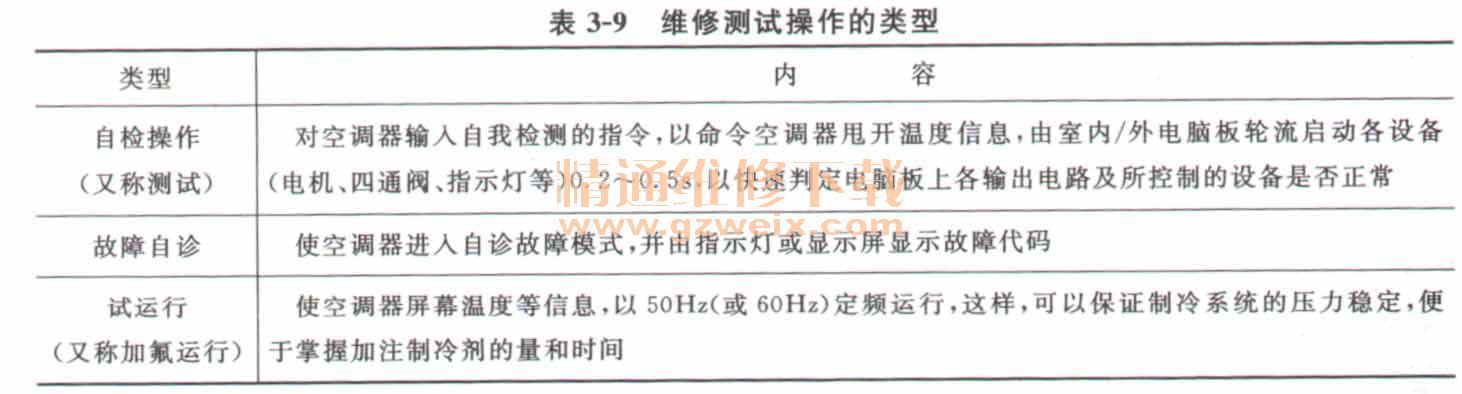

    变频空调器的操作包括用户操作、维修测试操作。维修测试操作又分为自检操作、故障自诊操作、试运行（加氟运行）操作，各项操作目的见表3-9。

    空调器的型号不同，进人维修操作的方法及测试顺序不同。试运行常见方法是把室内机面板上的开关置于“试运行”位置或操作遥控器进人定频模式；自检运行的常用方法是把电脑板上测针短路或将测试开关置于相应位置；故障自诊则按要求操作室内机面板上的开关或遥控器。具体方法可查询工厂提供的相关资料。
    维修提示：
    空调器面板或遥控器的任意一个按健操作有效，或短路测试或拨动测试开关空调器能自检运行，就说明CPU具有能接收处理操作指令的能力，由此推断CPU的工作条件肯定正常，CPU的基本功能正常（但不排除个别功能失效）。

    3.11.1室内机操作显示电路
    室内机操作显示电路包括按键电路、遥控接收电路、指示灯及显示屏电路。分体壁挂空调器的室内机操作电路一般采用单按键式，柜式空调器则一般采用多按键式。
    操作按键开关，简称开关或按键，英文“Switch”或“ON/OFF”、“KEY”，在电路中用其简写“SW”或“S”、“K”表示。
    遥控接收器，是红外线接收的简称，俗称接收头，英文“Infrared Receive”，在电路一般缩写为“IR”或“Receive”、“REC”；又称遥远的接收器，英文“Remote Receive”,在电路简写为“Remote”。
    数据：
    遥控接收器一般有三个有效脚：+5V供电脚，一般用VCC或VDD表示；地，用GND或VSS表示；遥控信号输出脚，用OUT或IF表示，平时电压为4V左右高电平，按动遥控器的功能健时，电压跳变。
    （1）单按键+遥控接收器+指示灯式
    这种方式一般见于分体壁挂机的室内机。原因是其安装位置高，面板上的按键不便于操作，室内机面板上只设置1个应急开关或模式开关，以在遥控器及空调器安装和维修时作为应急方式，启动空调器进人自动运行或试运行（强制运行，又称加氟运行）、自检、故障诊断模式，下面选择两个代表机型进行说明。

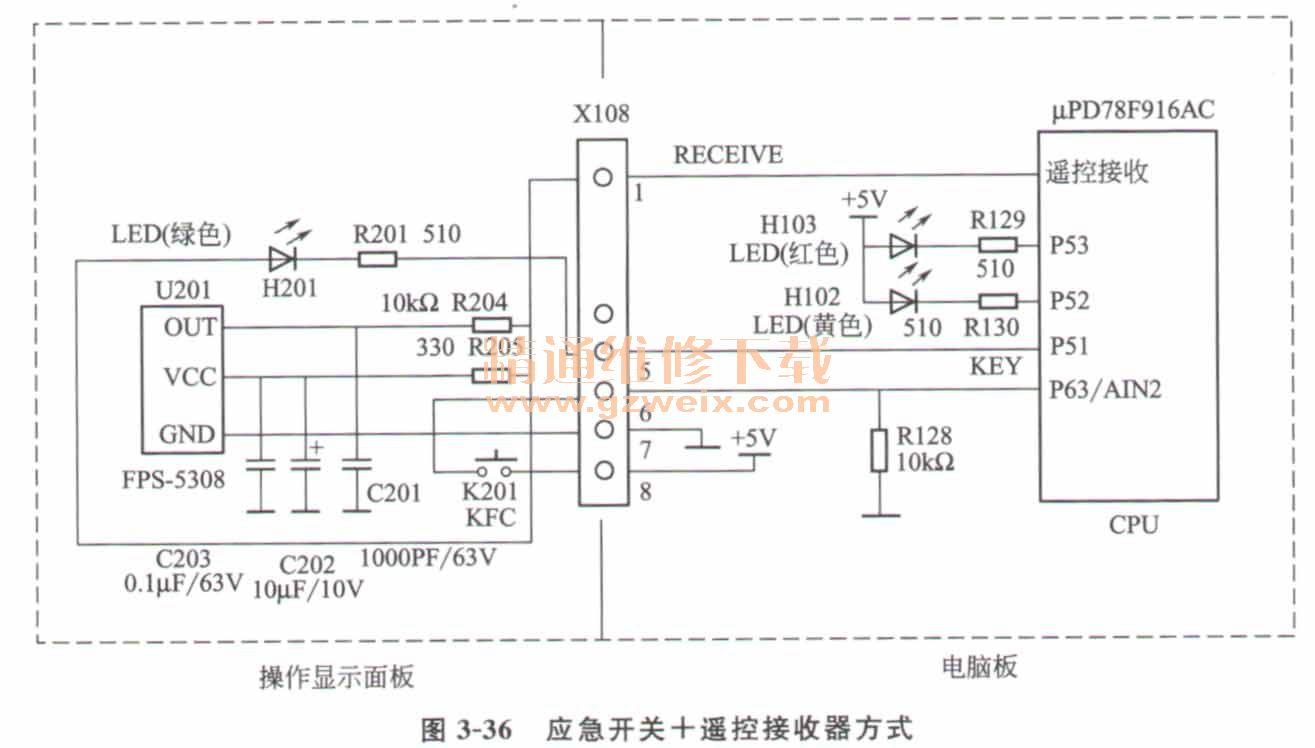

    1.应急开关+遥控接收器方式如图3-36所示是科龙KFR-26BPN直流变频空调器的操作显示电路。K201是应急开关，U201是遥控接收器，绿指示灯是运行灯，黄指示灯是定时灯，红指示灯是压缩机灯。

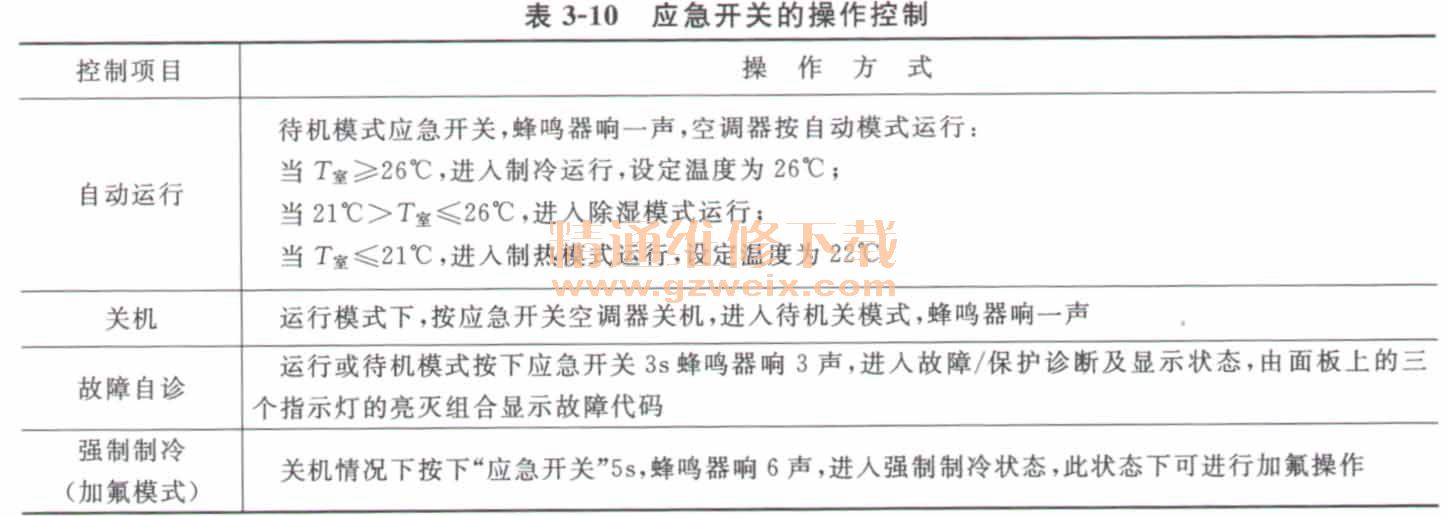

    a．应急开关电路。平时，应急开关K201断开，CPU的键控脚KEY端呈现0V低电平；当按下应急开关 K201时，其开关闭合，通过+5V并使CPU的KEY脚为高电平，CPU据此判断应键开关被操作，分析后做出相应的动作，见表3-10。

    b．遥控接收电路。当遥控接收器U201的VCC脚对GND脚之间输人+5V电源，就开始接收处理遥控信号，还原出遥控操作编码信号由OUT脚输出，送CPU分析其高、低电平组合，就可判定出相应的编码号，并据此判断遥控器是否被操作及操作键的名称，执行相应操作，详细见表3-11。

    R205遥控器+5V供电限流电阻，C202、C203是供电滤波电容。
    维修提示：
    遥控接收器损坏或遥控接收窗脏，是造成遥控范围小或遥控不起作用的常见原因。
c．显示电路。由三个LED发光二极管组成，用于显示运行状态及故障代码。CPU由P51～P53输出指示灯控制信号，当输出低电平指示灯亮，当输出脉冲时指示灯闪烁。
    H201绿色运行灯，开机后亮，在设定睡眠功能时闪亮10s （1Hz），制热防冷风和除霜期间闪烁。H102黄色定时灯，在空调器处于定时过程中灯亮，出现保护时闪烁。
    H103红色压缩机灯，压缩机运行时亮，出现故障时闪烁。
