详解变频空调器单元电路
来源:本站整理  作者:佚名  2016-08-20 13:56:32

    3.9.3瞬间断电保护电路
    瞬间断电保护,主要是针对各种原因造成的室外机瞬时掉电采取立即保护措施,防止来电后压缩机频繁启停而损坏。

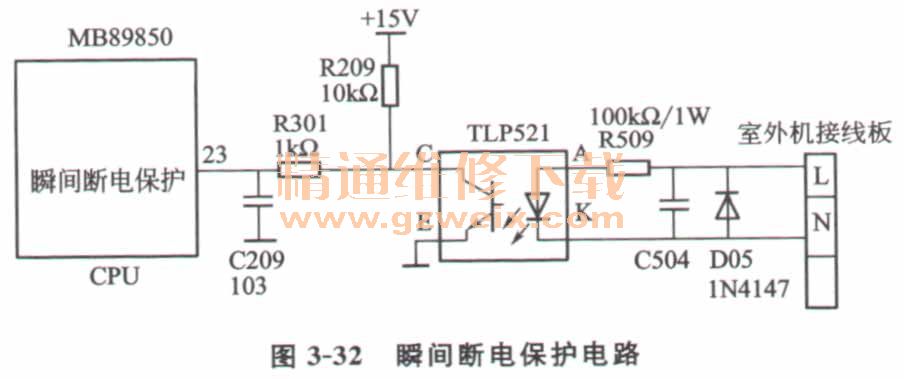

    如图3-32所示瞬间断电保护电路,室外机接线板的1、2脚输人的220VAC电压,经D05整流、C504滤波得到50 Hz的脉动直流电压,被R509降压限流后提供TLP501光电祸合器的A、K极,经光电藕合器放大及强弱电隔离后由C极输出,提供给CPUMB88950的23脚,被分析后,判断是否执行瞬间掉电保护。C209用于高频滤波。

    当CPU检测23脚无脉冲时,执行瞬间掉电保护,停转压缩机,延时2min重新启动。
    从电路结构看,瞬间断电保护与电网电压过零检测相同,有的空调器直接用过零检测电路作为瞬间断电保护电路。由于电路中没有大容量的电容,所以,当室外机掉电时,能瞬时反映给CPU。
    资料:
    虽然电压检测电路也检测到室外机的掉电,但因电压检测输出电路肯定设置有大容量的电容(以保证输出稳定),在电源突然掉时,由于电容上的电压不能跳变,会导致CPU不能立即检测室外机掉电,这也是室外机要设置专门的瞬间掉电检测电路的原因。
    数据:
    当TLP521的A极电压高于K极1.1V (1.0~1.3V),其内部光电二极管导通,C极为0. 3 V低电平;反之,其内部光电二极管截止,C极为+15V。正常时,CPU的23脚为2. 75V左右。
    经验:
    R509高压电阻、D05整流二极管、TPL521易损坏,使CPU的23脚一直为+15V高电平,报警瞬间掉电故障代码。

    3.10室内/外机通信电路
    室内/外机间的通信信号,俗称信号线,英文为“SIG”,简写为“SI”,“S”,也有的用“1L”表示。通信数据发射用“TXD”或“SIO”表示,通信数据输入用“RXD”或“SII”表示。其中T全称“transmit”,译为发射信号;R全称“Receive”,译为接收;D全称“DATA”,译为数据或资料;I全称“INPUT”,译为输人;O全称“OUTPUT” ,译为输出。
    变频空调器的室内/外机的通信电路,一般采用半双工串联通信方式,就是通过一条通道,按主、从叫轮流进行信息传输,如在A时间段发送信号,在B时间段接收信号。室内机的具体通信方式由该空调器的通信协议决定。
    经验:
    通信故障是变频机出现最多的故障,其故障涉及的范围较大,除要检查室内/外机的通信电路,还有检查室外CPU及+5V、复位、晶体等工作条件(其中的+5V,又涉及室外电源电路,室内机上的室外机220VAC供电电路等);室内外通信电路公用了电网零线N,所以,端子板上的火线L、零线N必须保持室内/外机一致。
    (1)弱电供电式的通信电路
    1.由室内机供电弱电的通信电路如图3-33所示是海信KFR-50W/39BP变频空调器的通信电路,室内机为主机(上位机),室外机为从机(下位机),其通信协议为:由室内机(或室外机)发送信号到对方机,是在收到对方机状态信号处理完500ms之后进行的。正常情况下室内机发送完信号之后等待接收,如500ms仍未接收到信号则再发送当前的命令,如果1~2 min内未收到对方的应答(或应答错误),则出错报警通信故障,同时发送信息命令给室外机,室外机未接收到室内机的信号时,则一直等待,不发送信号。

    a. +24V通信电源。室内机输人的220VAC-L,经过电阻R14、R11、R10的降压,二极管D7半波整流、电容C12和C11滤波、稳压二极管ZD1稳压,变成24VDC,作为通信电路的工作电压。
    b.室内外机通信。当220VAC处于负半周时,室内机CPU的SIO端输出数据(高电平),室外机CPU的数据输出端S10保持高电平(使光电祸合器PC3导通),室外机处于接收状态,室内机发出通信码到室外机,经过光藕PC1、PC2、PC3、PC4及外围器件的电平转换,发送到室外机CPU的Sll端,信号走向如实线箭头所示。
    当220V处于正半周时,室外机CPU的SI0端输出数据(高电平),室内机CPU的数据输出端SI0保持高电平(使PC2导通,通过+24V提供给PC1及室外机通信电路),室内机CPU的数据输人端SII接收室内外发送来的信息。信号走向如虚线箭头所示。
    TH1为保护电阻,以防止220VAC的相线和零线接错后损坏通信电路。
    数据:
    室内外机接线板的Sl通信线和N电源零线之间的电压,应在DC0V、DC12V、DC24V三者之间变化;室内/外CPU的SIO通信输出电压应为0~5V。如果机组通信线对N线电压在15~19V之间摆动,说明室内机通信电路是正常的。
    经验:
    通信电路故障率很高,易损的器件包括室内机的通信电源上的R10、R11、R14(8.2KΩ/2W)、ZD1、C11、PC1、OC2、室外机的PC3、PC4、R49、ZD4。采用加长管线的机型,其加长的通信线接头日久可能氧化出现接触不良。
    警告:
    本空调器的L、N线不能接反,否则通信信号就不能畅通,引起报警通信故障。
    资料:
    空调器型号不同,通信协议不同,通信电路对空调器工作的影响不同,如海信KFR-50W/39BP空调器的通信协议,是首先室内机向室外机发送信号,室外压缩机等运行正常兄下,室内机必须接收到室外机信号,室内机风机才会正常运行,如果室内机接收不到信信号,室内机风机不会运转。
     2.由室外机弱电供电的通信电路  如图3-34所示是科龙KFR-33GW/BPN变频空调器的通信电路,其通信协议为:室外机作主机,循环向室内机发出查询信号,同时将压缩机及四通阀的状态传给室内机,若连续10次收不到室内机应答,则视为室内机关机;室机收到室外机查询信号后,将运行模式、设定温度、室温、内盘管温度传给室外机,并根据室外机工作状态判断是否接受控制指令;若10s内没收到室外机查询信号,则视为通信故障并报警通信故障代码。

    接线端子板的L、N端输入的220VAC,经R501限流降压、D501整流、C504滤波、D502稳压形成+24V,作为室内/外通信电路的工作电压。
    室外CPU由TXD端输出数据包,按虚线箭头方向传输和处理后,提供室内CPU的RXD接收端,被CPU分析后,判断出室外机的信息内容做出相应动作;室内CPU的信息由TXD端输出,按实线箭头方向传输和处理后,提供给室外CPU的RXD端,被分析后做出相应的动作。
    维修提示:
    H501(绿色)指示灯用于通信状态显示,在正常通信时闪烁,闪烁频率为1. 5Hz。如果不亮或常亮,说明通信电路有故障。
