三、负载供电电路分析与检修
  （一）间冷式电冰箱负载供电电路

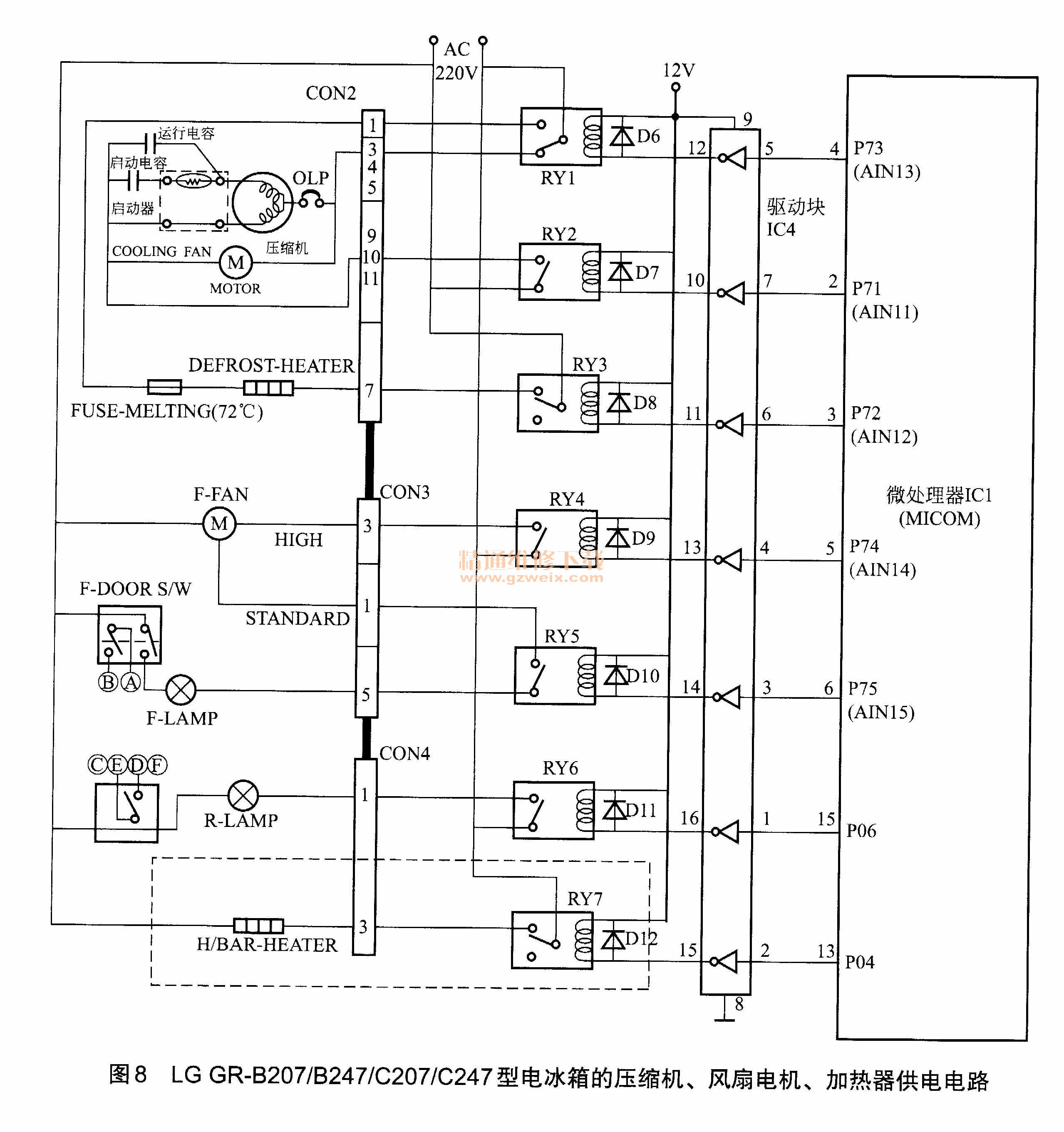

    下面以LG GR-B207/B247/C207/C247型电冰箱的负载供电电路为例介绍间冷式电冰箱负载电路供电电路。该电路由微处理器IC01（MICOM）、驱动电路、继电器、压缩机、加热器等构成，如图8所示。

    1．压缩机、风扇电机电路
    压缩机、风扇电机电路由压缩机、风扇电机、驱动块IC4、继电器（RY 1、RY2）、微处理器IC1等构成。
   （1）电路分析
    需要压缩机运行时，微处理器IC1由它②脚输出高电平、④脚输出低电平控制电压。
    ②脚输出的控制电压经驱动块IC4⑦,⑩脚内的非门倒相放大，为继电器RY2的线圈供电，RY2内的触点吸合，接通市电电压的一根线路；④脚输出的低电平电压经IC4 ⑤、12脚内的非门倒相放大，不能为继电器RY1的线圈供电，RY1内的动触点与下边的常闭触点吸合，接通压缩机、散热风扇电机的另一根供电线路，不仅使散热风扇电机运转，而且使压缩机在启动器的配合下开始运转，实施制冷：当IC1的②脚电位变为低电平、④脚电位变为高电平时，经IC4放大后，使RY1、RY2内的触点动作，一切断压缩机和风扇电机的供电回路，压缩机停转。
   （2）典型故障
    当压缩机没有供电或其启动器异常导致压缩机不运转时，会产生不制冷故障；而压缩机运行时间过长，会产生温度过低故障。
   （3）故障检修
    用数字万用表的交流电压挡测量连接器CON2的③、⑩脚有无220V交流电压输入，若有，检查压缩机及其启动器；若没有交流电压输入，说明供电电路异常。此时，测微处理器IC 1的②、④脚输出的控制电压是否正常，若不正常，检查温度检测电路和IC1 ;若正常，测驱动块IC4的⑩、12脚的电位是否正常，若不正常，检查IC4；若正常，检查继电器RY1和RY2。
  提示：对于安装风扇电机的电冰箱，若风扇电机转，而压缩机不转，则检查压缩机的启动器、过载保护器；若风扇电机也不转，则检查供电电路。

    2.制冷风扇电机电路
    制冷风扇电机电路由制冷风扇电机F-FAN、驱动块IC4、继电器（RY4、RY5）、微处理器IC 1等构成。
   （1）电路分析
    电机供电电路当需要制冷风扇电机按标准转速运转时，IC1的⑤脚输出低电平，⑥脚输出高电平控制。⑤脚输出的低电平控制信号经IC4、13脚内的非门倒相放大后，不能为继电器RY4的线圈供电，RY4内的触点释放，不能为制冷风扇电机的高速运转端子供电。⑥脚输出的高电平控制信号经IC4③ 、14脚内的非门倒相放大后，为继电器RY5的线圈供电，RY5内的触点吸合，市电电爪加到制冷风扇电机的标准转速端子上，电机按标准转速运转。
    当需要制冷风扇电机高速运转时，IC 1的⑤脚输出高电平控制信号，⑥脚输出低电平控制信号。⑥脚输出低电平控制信号后，RY5的触点断开，不再为电机的标准转速供电端子供电，而⑤脚输出高电平控制信号后，经IC4倒相放大后使RY4的触点吸合，市电电压加到电机的高速供电端子上，制冷电机高速运转。
   （2）典型故障
    当制冷风扇电机不运转时，会产生冷藏室不制冷的故障；而电机转速异常会产生制冷效果异常的故障。
   （3）故障检修
    检修电机不转时，首先听它能否发出嗡嗡声，若能，测CON3的③、①脚是否同时有市电电压输入，若是，说明RY4、RY5或IC4异常。此时，测IC4的13、14脚是否同时为低电平，若是，检查IC4 ;若不是，检查RY4 、RY5。若CON3的①、③脚没有同时输入市电电压，则检查电机。
