详解电脑控制型电冰箱典型电路分析与故障检修
来源:本站整理  作者:佚名  2016-01-20 14:06:59

    3.开关电源
    由于线性稳压电源电路不仅适应市电范围小、工作效率低,而且空载时输出电压会高于正常值较多,因此现在许多电冰箱采用效率高、体积小的开关电源。
    电冰箱采用的开关电源虽然都属于并联型变压器藕合型他激式开关电源。下面从维修的角度出发介绍电冰箱典型他激式开关电源原理与故障检修。
   (1)海尔555系列电冰箱开关电源

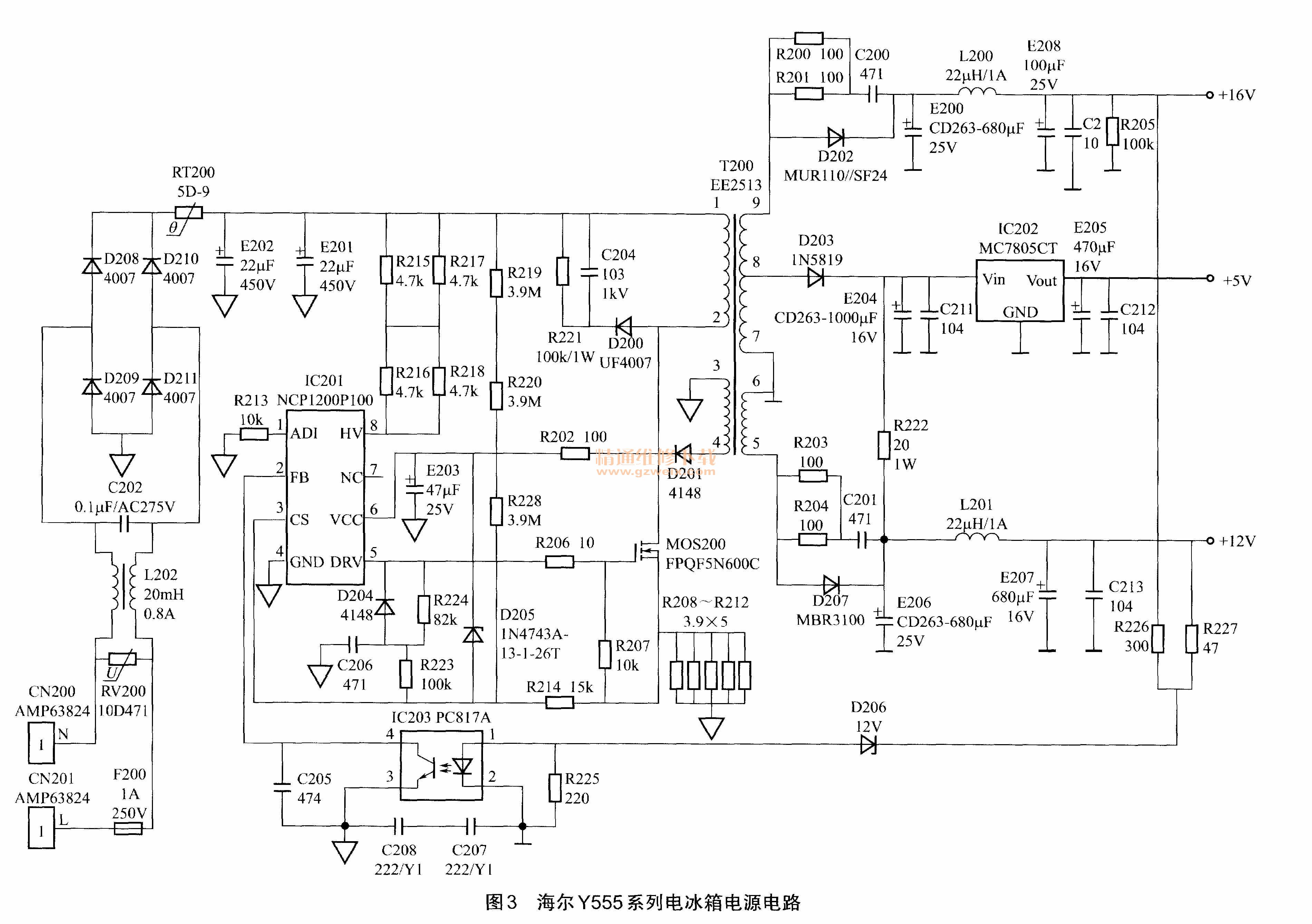

    该电源电路采用电流控制型芯片NCP l 200P 100(IC201)为核心构成的开关电源,如图3所示。

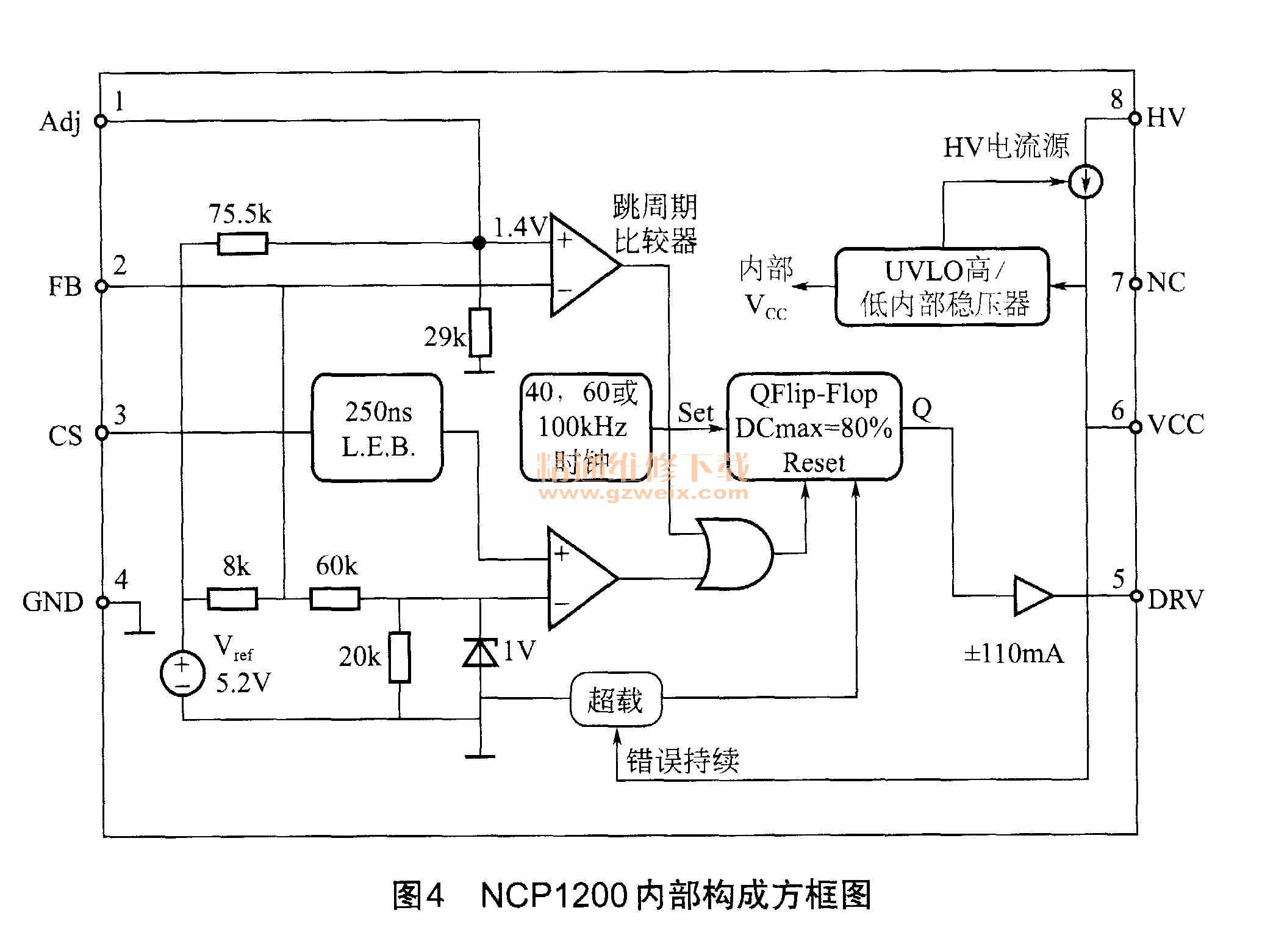

   ① NCP 1200P 100简介NCP 1200P 100是NCP 1200系列产品中的一种,NCP 1200系列产品是美国安森美半导体公司生产的新型脉宽调制控制器,它由集成振荡器、脉冲宽度调制器、误差放大器、时钟发生器、延迟250ns的前沿消隐、欠版锁定高低稳压器等单元电路构成,如图4所示,它的引脚功能如表1所示。NCP 1200P 100的特点:一是采用了甚高压直接供电启动方式;二是内部集成了时钟电路,工作频率可在40/60/1 00kHz中选择,从而使外接元件大大减少;二是在大的峰值电流时并不跳周期,而是等到峰值电流降到用户可调的最大限制的1/3以下时才发生跳周期,确保变压器不会产生噪声;四是在正常负载下具有较高的工作效率,在输出功率较小时,其效率也将下降,并巨采用跳过一些不需要周期的方法减轻了电源在轻负载时的功耗;五是能够持续监视负载的工作状态,发现负载短路时,能及时减少输出功率,对整个电路进行保护,并且在短路现象消失,控制器就可以恢复正常工作。



    ②功率变换220V市电电压通过熔断器F200输入到电源电路,经互感线圈L202和高频滤波电容C202滤波后,再经D208~D211组成的整流堆桥式整流,通过负温度系数热敏电阻RT200限流,利用滤波电容C202和E201滤波产生300V直流电压。300V电压一路通过开关变压器T200的初级绕组(1~2绕组)加到开关管MOS200的D极,为它供电;另一路通过8215~8218限流后,加到IC201(NCP 1200P 100)启动端⑧脚,为IC201提供启动电压,于是⑧脚内的7ntA高压恒流源开始为IC201的⑥脚外接的滤波电容E201充电。当充电电压达到12V后,IC201内部的基准电源工作,由它输出的电压为振荡器等电路供电,振荡器工作后产生的100kHz振荡脉冲,该脉冲控制PWM电路产生激励脉冲。激励脉冲经放大器放大后从⑤脚输出,利用R206限流驱动MOS200工作在开关状态。由D200、R211、C204组成尖峰脉冲吸收回路,用来限制尖峰脉冲的幅度,以免MOS200被过高的尖峰脉冲击穿。
    开关电源工作后,开关变压器T200的自馈电绕组(3-4绕组)输出的脉冲电压通过D201整流,经R202限流,再经E203滤波产生的电压加到IC201的⑥脚,为IC201提供启动后的工作电压。同时,7-9绕组输出的脉冲电压通过D202整流,E200、L200和E208滤波产生16V电压,不仅为误差取样电路提供取样电压,而且为风扇电机的驱动电路供电;7-8绕组输出的脉冲电压通D203整流,E204滤波,再经5V稳压器IC202稳压输出5V电压,通过EC205、C212滤波后为微处理器等电路供电;5-6绕组输出的脉冲电压通D207整流,E206、L201和E207滤波产生12V电压,不仅为误差取样电路提供辅助取样电压,而且为继电器等电路供电。
    ③稳压控制  当市电升高或负载变轻引起开关电源输出的电压升高时,滤波电容E208两端升一高的电压使稳压管D206击穿导通加强,为光电藕合器IC203①脚提供的电压增大,使IC203内的发光管因导通电压升高而发光强度增大,致使IC203内的光敏管因受光加强而导通加强,通过IC203的④脚使IC201的②脚电位下降,经IC201内的控制电路处理后,使它⑤脚输出的激励脉冲的占空比减小,开关管MOS200导通时间缩短,输出端电压下降到规定值。当输出端电压因升高降低或负载变重而下降时,稳仄控制过程相反。
④常见故障与检测该电源电路异常会产生没有电压输出、输出电压低故障。
    .没有电压输出:该故障说明电源电路没有市电输入或电源电路没有工作。首先,检查熔断器F200是否熔断,若熔断,检查开关管MOS200的3个极间阻值是否过小,若是,说明MOS200击穿;若仅D、S极间阻值较小,说明E200或E201击穿,更换即可;若MOS200的3个极A阻值正常,检查C200、RV200、D208~D211。若MOS200击穿,还必须要检查D200、C204、R219、IC201等是否正常,以免更换后再次损坏。若F200正常,测E202两端有无300V直流电压,若无电压,查RT200、L202;若E202两端有300V供电,说明开关电源异常。此时,侧IC201的⑤脚有无激励脉冲输出,若有,检查R206、MOS200和T200;若没有,测E203两端有无启动电压,若有,检查IC201、IC203、C205;若没有,检查E203、D203和IC201。
    注意:
    电源未启动时,滤波电容E200、E201会在切断市电后仍然存储一定的电压,维修前要将它存储的电压放掉,以免被电击或扩大故障。
    .输出电压低:该故障说明开关电源的稳压控制电路异常。首先,焊开C205的一个引脚,若电压恢复正常,说明C205漏电;若无效,检查D206、D201、E203是否正常,若不正常,更换即可;若正常,则依次检查IC203、IC201。
    .5V输出电压低:该故障说明5V电源或其负载异常。首先,测E204两端电压是否正常,若不正常,检查E204、D203和IC202;若正常,检查E204、5V稳压器IC202及其负载。此时,断开5V负载供电后,若电压恢复正常,检查负载电路;若不正常,检查E205、C212和IC202。
