第二节 通风系统分析与检修
一、通风原理
1．壁挂分体式空调器
分体壁挂式空调器的通风系统主要由进出风格栅、轴流风扇、贯流风扇、空气过滤网、风扇电机和风道组成。
（1）室内机通风系统壁挂式空调器的室内机的通风系统有上出风和下出风两种，如图8所示。上出风室内机的安装位置应低一些，下出风室内机的安装位置要高一些，目前常见的壁挂机多采用下出风方式。
参见图8 （a），空调器工作后，室内机里面的塑封风扇电机驱动贯流风扇开始运转，将室内的空气吸人室内机，被吸人的空气首先通过空气过滤器进行除尘、灭菌、除臭后，利用室内机的热交换器进行热交换而成为冷空气或热空气。冷空气或热空气沿风道经导风电机带动的摇风装置和出风格栅将冷空气或热空气吹向室内。这样，室内空气经通风系统不断地吸人和吹出，不仅使室内空气的温度、湿度发生变化，而且使室内空气变得清新舒适。
（2）室外机通风系统壁挂式空调器的室外机的通风系统如图9所示。
空调器工作后，室外机里面的风扇电机驱动轴流风扇开始旋转，将室外的空气从进风口吸人室外机，并吹向冷凝器为其散热或吸热（制热状态），热空气或冷空气通过出风口排出，使室外热交换器完成热交换，从而实现室外通风系统的功能。
2．分体柜式空调器的通风系统
分体柜式空调器室外机通风系统与壁挂式室外机通风系统相同，下面仅介绍室内机的通风系统。

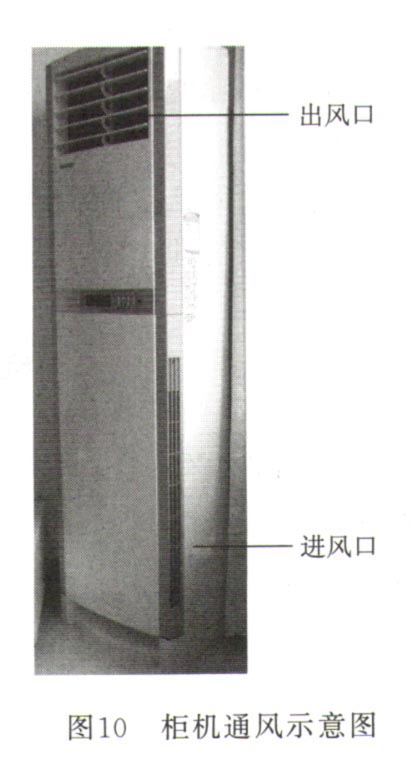

参见图10，空调器工作后，室内机里面的铁壳风扇电机驱动离心风扇开始运转，将室内的空气从面板下部的进风口吸人室内机，被吸人的空气首先通过空气过滤器净化后，利用室内机的热交换器进行热交换而成为冷空气或热空气。冷空气或热空气沿风道经上面的出风口吹向室内。这样，室内空气经通风系统不断地吸人和吹出，不仅使室内空气的温度、湿度发生变化，而宜使室内空气变得清新舒适。
二、典型故障分析
1．室外风扇电机不转
该故障的主要原因：一是室外风扇异常；二是室外风扇电机未转。
首先，在空调器制冷时，查看室外风扇电机能否运转，若运转，检查风扇；若不能运转，检查室外风扇电机及其供电电路。
2．噪声大
噪声大故障的原因主要有三个：一是空调器安装的位置不平，压缩机运转后产生共振；二是风扇与其他部件或异物相碰；三是风扇或风扇电机损坏。

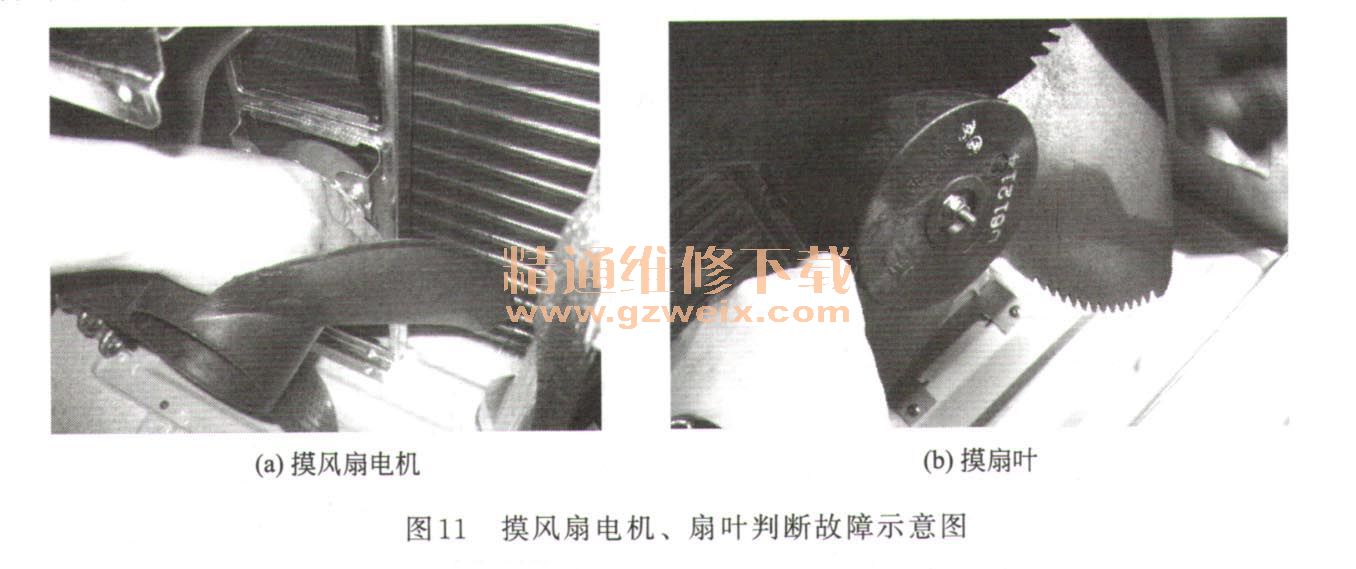

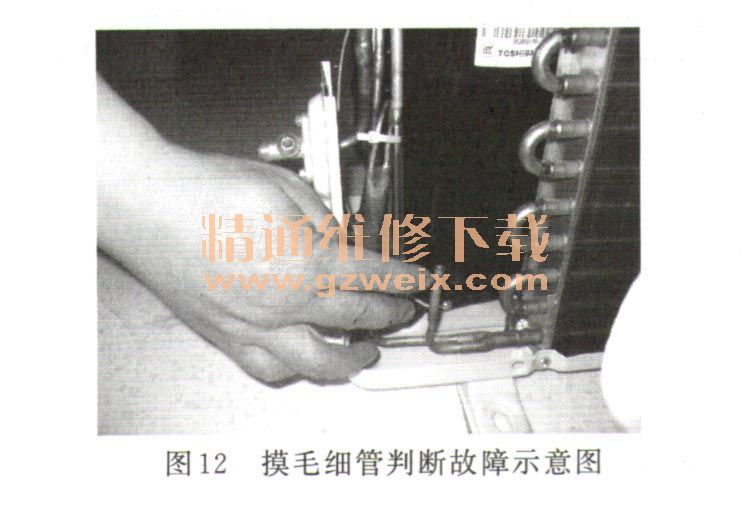

首先，在风扇不转时摸风扇电机、扇叶，检查它们是否松动，从而确认噪声是否来自它们，如图11所示。在压缩机运行时，若摸毛细管时噪声明显减小，说明毛细管共振，需重新固定，如图12所示。
3．漏水故障
漏水故障的主要原因：一是过墙孔位置过高；二是排水管破裂；三是室内机接水盘的排水孔堵塞。
若是过墙孔过高，应重新安装；若是排水管破裂，则需要包扎或更换；若是排水孔堵塞，清理杂物即可。
