三、电冰箱典型电气系统分析与检修
    （一）直冷式电冰箱电气系统
    单温控制直冷式电冰箱的电气系统，根据压缩机启动方式不同，有重锤启动式、PTC启二动式两类。重锤启动式多应用在早期电冰箱内，而新型电冰箱主要采用正温度系数热电阻（PTC）启动式。
    1.重锤启动式电气系统
（1）普通重锤启动式电气系统典型普通重锤启动式电气系统如图8所示。

    ①启动。当电冰箱的箱内温度较高，被温控器的感温管检测后，温控器的触点接通，220V市电电压通过温控器的触点、启动器的驱动绕组、压缩机的运行绕组CM、过载保护器构成导通回路。这个回路的阻值较小，所以产生的电流超过了2. 5A，使启动器驱动绕组产生较强的磁场，启动器的衔铁（重锤）被吸动，将它的触点接通，压缩机启动绕组CS得到供电，CS绕组形成磁场，驱动转子转动。当电机转速提高后，回路中的电流在反电动势作用下开始下降，使启动器驱动绕组产生的磁场减小。当磁场不能吸动衔铁时，启动器的触点断开，启动绕组停止工作，电机正常运转。当压缩机正常运转后，运行电流降到额定电流（1A左右）。
    ②过载、过热保护。过载过热保护器触点正常时处于常闭状态，但在电机过流或压缩机壳体温度过高时自动转人断开状态起保护作用。因过载过热保护器与压缩机运行绕组串联。当压缩机过载时电流增大，使过载保护器内的电热器产生的压降增大而使其发热，双金属片会因受热迅速变形，使触点断开，切断压缩机供电回路，压缩机停止转动。另外，因过载保护器紧固在压缩机外壳上，当压缩机的壳体温度过高时，也会导致过载保护器内双金属片受热变形，切断压缩机供电电路。过几分钟后，随着温度下降，过载保护器内双金属片恢复到原位，又接通压缩机的供电回路，压缩机继续运转。但故障未排除前，过载保护器会继续动作，直至故障排除。过载保护器接通、断开时，会发出“咔嗒”的响声。因此，检修压缩机不能正常运转且过载保护器有规律地发出响声时，说明压缩机不能正常工作，导致过载保护器进人保护状态。当然过载保护器异常也会产生该故障。
    ③温度检测、控制。温控器的感温管固定在蒸发器表面上，当感温头检测的温度达到设置要求时，温控器自动断开，切断压缩机的供电回路，压缩机停转，电冰箱进人保鲜状态。压缩机停转后，随着箱内温度的升高，当感温管检测到温度升高到一定值时，自动控制温控器的触点接通，再次为压缩机供电，压缩机开始运转，电冰箱进人下一轮的制冷状态。
    ④照明灯控制。冷藏室箱门关闭时，位于冷藏室箱门框的门灯开关受挤压而断开，切断照明灯的供电回路，照明灯不亮。但打开冷藏室门时，门灯开关弹出处于接通状态，使照明灯开始发光。
    （2）有速冻功能的重锤启动式电气系统典型的有速冻功能的重锤启动式电气系统如图9所示。下面仅介绍它们特有电路。

    接通速冻开关后，市电电压路为压缩机供电，使压缩机工作，该机进人制冷状态。由于温控器的触点被速冻开关短路，所以箱内压缩机运行时间不再受温控器的控制，压缩机可长时间运转，实现速冻。另一路过电阻限流使黄色指示灯发光，表明该机工作在速冻状态。

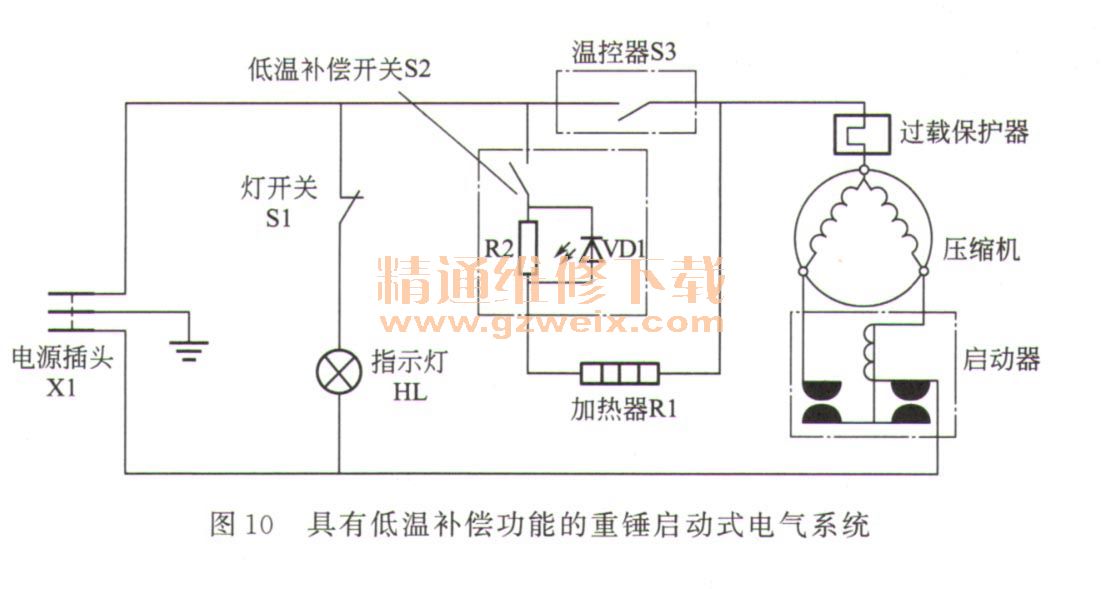

    （3）有低温补偿功能的重锤启动式电气系统典型的有低温补偿功能的重锤启动式电气系统如图10所示。

    温控器的触点S3接通，短接低温补偿电路，使其无法加热，而且使压缩机运转，开始制冷。当箱内温度达到预定值时，温控器的触点S3断开，切断压缩机的供电回路，压缩机停止工作，制冷结束。此时，若接通低温补偿开关S2，市电电压通过压缩机的运行绕组、过载保护器、加热器R1、 R2和S2构成的回路使R1获得供电后发热，为冷藏室加温，现温度补偿。同时，R2两端产生的压降使指示灯VD1发光，表明该机工作在低温补偿状态。由于加热器的阻值远远大于压缩机电机绕组的阻值，所以压缩机的电机绕组仅为加热器提供导通回路，对压缩机没有任何影响。
    【提示】有的读者要问，电冰箱又不是加热器，怎么还要加热，这是因为环境温度过低时冷藏室的温度就会相应降低，导致电冰箱不启动或停机时间过长，产生冷冻室制冷效果差的异常现象。因此，通过温度补偿电路来抑制这种异常情况。
    2. PTC启动式电气系统
  （1）普通PTC启动式电气系统典型普通PTC启动式电气系统如图11所示。

    如果把温控器旋钮置于OFF（关）位置，则触点开关K1断开，压缩机因无供电不工作。如果将温控器旋钮旋离OFF位置，则K1闭合，接通压缩机的供电回路，因PTC式启动器内的正温度系数热敏电阻的阻值在通电瞬间较小，仅为22-33Ω，所以220V市电电压通过热敏电阻、压缩机启动绕组形成较大的启动电流，使压缩机电机启动运转。同时热敏电阻因有大电流通过，温度急剧升至居里点以上，进人高阻状态，断开启动绕组的供电回路，完成启动。完成启动后，启动电流迅速下降到30mA以内，运转电流下降到1A左右。
    （2）具有自动低温补偿功能的PTC启动式电气系统典型的具有低温补偿功能的普通PTC启动式电气系统如图12所示。

    当环境温度过低，被自感应开关检测后它的触点接通，温度补偿加热器开始加热，冷藏室温度升高，实现温度补偿控制。当环境温度升高，被温度感应开关检测后它的触点断开，温度补偿加热器不加热，无补偿功能，从而实现温度补偿的自动控制。
    【提示】许多电冰箱未采用自感应开关，而采用了手动开关，所以用户可根据环境温度进行手动控制。需要进行温度补偿时，通过手动的方式接通该开关即可；需要解除温度补偿功能时断开该开关即可。

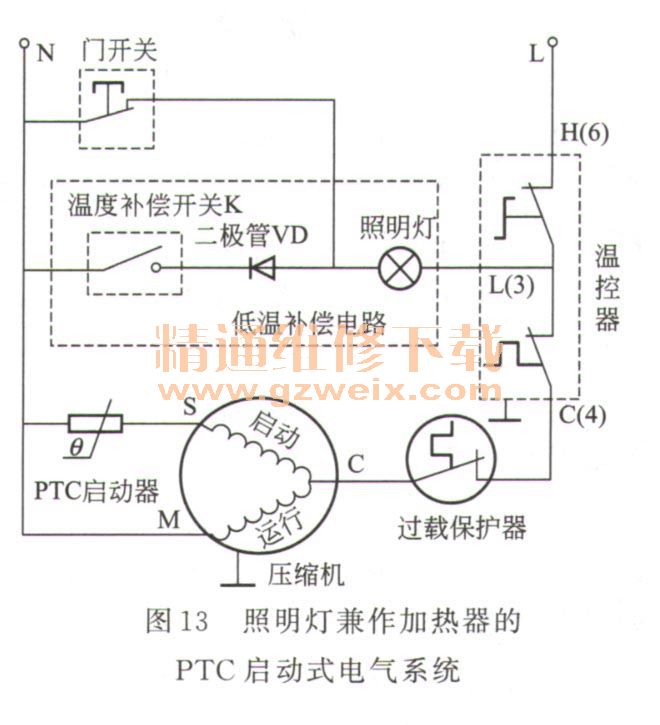

    （3）照明灯兼作加热器的PTC启动式电气系统典型照明灯兼作加热器的PTC启动式电气系统如图13所示。

    此时若接通低温补偿开关K，市电电压通过温控器、照明灯、二极管VD和K构成的半波整流回路，进行整流后为照明灯供电，使照明灯发光，为冷藏室加热，实现了低温补偿功能；当断开开关K后，照明灯的供电仅受门开关控制，解除了温度补偿功能。
