轻松学会TCL液晶彩电高压板维修
来源:本站整理  作者:佚名  2013-08-02 06:55:46

第三节TCL IPL32C电源+高压二合一板维修
    TCL公司液晶彩电采用的IPL32C电源板,为电源+高压二合一板。其中,电源电路采用STR-E1565 + STR-A6159M组合方案,向主板提供待机+5V和开机+12V电压,待机采用控制STR-E1565提供VCC工作电压供电的方式,在待机状态下,保持微处理器控制系统供电。电源电路在+12V主电源电路设有完善的保护电路,具有过电流保护、过电压保护功能,保护电路启动时,迫使开关电源停止工作。

    IPL32 C电源板高压板部分的振荡与控制电路采用STR-H2014,与激励和驱动升压电路配合,为6只灯管提供交流高压。

    一、电源电路工作原理
TCL IPL32C电源+高压二合一板电源电路如图4-16所示。它由三部分组成:一是以U802 (SIR-E1565)的1/2为核心组成的PFC电路;二是以U802的另一1/2为核心组成的+ 12V主电源电路,向主板提供+12V电压;三是以U801 (STR-A6159 M )为核心组成的+5VSB/1A副电源。开机后副电源首先工作,为主电路板控制系统提供+5V供电,同时为U802提供VCC工作电压,然后PFC电路和+12V电源再启动工作。
 TCL IP132C电源+高压二合一板电源电路

    (一)+5V副电源
    TCL IP132C电源+高压二合一板副开关电源电路如图4-16所示。它由厚膜电路U801、开关变压器T801、取样误差放大电路U808 (TL431)、光耦合器U806等组成。T801在冷端和热端有两组电压输出,一是在冷接地端输出+5VSB/1A电压,为主板上的微处理器控制系统供电;二是在热接地端有一组电压输出,不但为副电源U801稳压电路提供工作电压,还为PFC电路和+12V主电源振荡驱动控制电路提供VCC工作电压。

    1. STR-A6159M简介
    STR-A6159M是三肯公司开发的A61 x x系列低功耗离线式开关电源厚膜电路之一。内含一个PWM控制器和大功率MOSFET,可工作于电流控制模式和自动实现待机状态的PRC占空比控制模式,具有固定的8μs关断时间和可变导通时间,开关频率在63~l20kHz之间,可以随负载电流自动改变;具有自动轻载待机功能、自动偏置功能,设有600V高压电流源,对市电整流电压直接输入后进行恒流控制,以提高电源的总效率等。内置高反压开关管,具有负温度系数特性,防止二次击穿。内设过电流、过电压、过载保护电路。STR-A6159M引脚功能和对地电压见表4-5。
STR-A6159M引脚功能和对地电压

    2.启动工作过程
   AC 220V市电经延迟熔丝管F801和由C806、L801、C824、L802、C802~C805、L803组成交流抗干扰电路,滤除市电中的高频干扰信号,送到由D801, C808组成的整流滤波电路,产生脉动直流电压,由于C808容量较少,该电压负载较轻时为300V左右;在负载较重时为230V左右。

    该脉动电压一是经PFC电感L805、二极管D804向滤波电容C812充电,产生约300V的PFC-OUT直流电压,PFC电路工作后,上升到380V左右,为副电源和主电源供电。二是经过R849、R867、R866、R868与R869分压,经D815、R889向副电源U801的5脚、2脚提供启动电压;另外,380V直流电压通过开关变压器T801一次绕组1-3端加到U801的7、8脚,为内部开关管的漏极提供电源。副电源启动工作,产生激励脉冲,驱动内部开关管工作于开关状态,在T801的各个绕组产生感应电压。

    副开关电源开始工作后,副开关变压器T801绕组的热接地端4-5端感应到的脉动电压,经D811整流、C862滤波,一路经R888 //R894送到U801的2脚,作为副电源U801的工作电源,U801于是进入正常的持续工作;另一路送到待机控制电路Q801的集电极,受待机控制电路的控制,为PFC电路和主电源驱动电路U802提供VCC工作电压。

    T801的二次绕组冷接地端6-7端感应电压经D812整流,C852、L818、C853、C854滤波后产生+5 VSB/1 A电压,为主板微处理器控制系统供电。

    3.稳压控制电路
    稳压控制电路由误差放大器U808、光耦合器U806和厚膜电路U801的4脚内部电路组成。
    当因某种原因造成副开关电源输出的+5 VSB/1 A电压升高时,经R872、R873与R874取样分压,加到U808的1端电压升高,经U808比较放大后,3端电压降低,U806内部发光二极管发光增强,光敏晶体管内阻降低,将U801的4脚电压拉低,经4脚内部稳压控制后,调整U801内开关管激励方波变窄,开关管导通时间缩短,副开关电源输出电压下降到正常值;当副开关电源输出的+5VSB/1 A电压降低时,上述电路工作过程相反,开关管导通时间延长,副开关电源输出电压上升到正常值。

    4.开关机控制电路
    开关机控制电路由晶体管Q807、光耦合器U805, VCC电压控制电路Q801等组成。主电路板控制系统的开关机控制电压ON/OFF,经连接器送到电源板,加到Q807的基极。
    开机时,主电路板控制系统送到电源板的ON/OFF电压为高电平,Q807导通,U805内部发光二极管发光,光耦合器的内部的光敏晶体管导通,为U801的基极提供正向偏置电压,Q801导通,由副开关电源提供的VCC电压经Q801输出,送到PFC电路和+12V电源驱动电路U802的15脚,为其提供工作电压;主开关电源启动工作,为液晶彩电主电路提供12V工作电压,整机进入开机收看状态。

    遥控关机时,主电路板控制系统送到电源板的ON/OFF电压为低电平,使Q807截止,U805截止,Q801也截止,切断了U802的15脚工作电压,主开关电源停止工作,整机进入待机状态。

    5.过电压保护
    +5V副电源过电压保护电路由33V稳压管VD811、Q809、Q812、Q810组成,对副电源集成电路U801的2脚和5脚供电电压进行控制。当副电源输出电压升高时,T801的4-5绕组输出的VCC电压也会升高,当该电压升高到33V时,将VD811击穿,Q809、Q812、Q810相继导通。其中Q810导通后,通过R889将U801的2脚和5脚供电电压拉低,副电源停止工作,无+5V电压和VCC电压输出,整机停止工作。

    (二)功率因数校正电路
    PFC电路是插在整流电路和滤波电路之间的新型电路,实际上是一个AC-DC变换器。它提取整流后的直流电流中的高次谐波分量,将其校正为正弦波或近似的正弦波,一方面抑制了整流后的高次谐波分量,减少高次谐波对电源的干扰,另一方面充分利用了电网电能,提供了电源的使用效率。

    该电源的PFC电路由储能电感L805,驱动电路Q804、Q805、开关管Q806和驱动控制电路U802 (STR-E1565)的3~7、10、11脚内外电路等组成。

    1. STR-E1565简介
    STR-E1565是一个混合开关电源集成电路,采用21脚SLA封装形式。STR-E1565内部电路框图如图4-17所示,内含两个变换器,前端是一个用于消除高次谐波的升压斩波型PFC控制电路,后端是一个DC-DC变换器,内部电路包括启动控制、振荡电路、误差放大电路、PFC电路、过电压/欠电压保护电路、过电流保护电路、过热保护电路、PFC驱动电路和功率开关管等。它主要用于控制芯片内部逻辑处理电路及开关管,具有多种模式控制功能、协调工作系统及保护功能等,具有输出功率大、带负载能力强、待机功耗小、保护功能完善等优点。STR-E1565引脚功能和对地电压、对地电阻见表4-6。

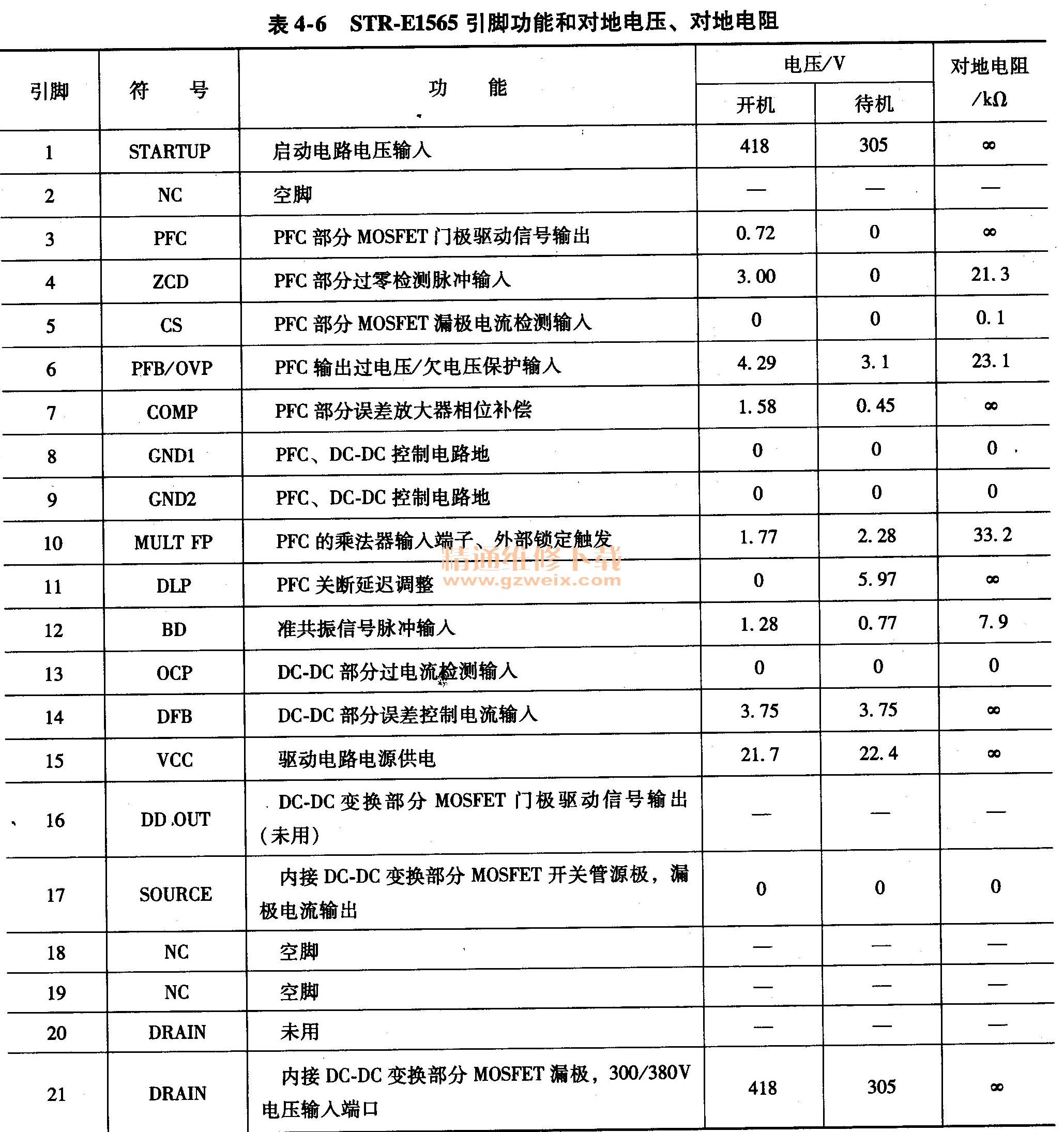

 STR-E1565引脚功能和对地电压、对地电阻

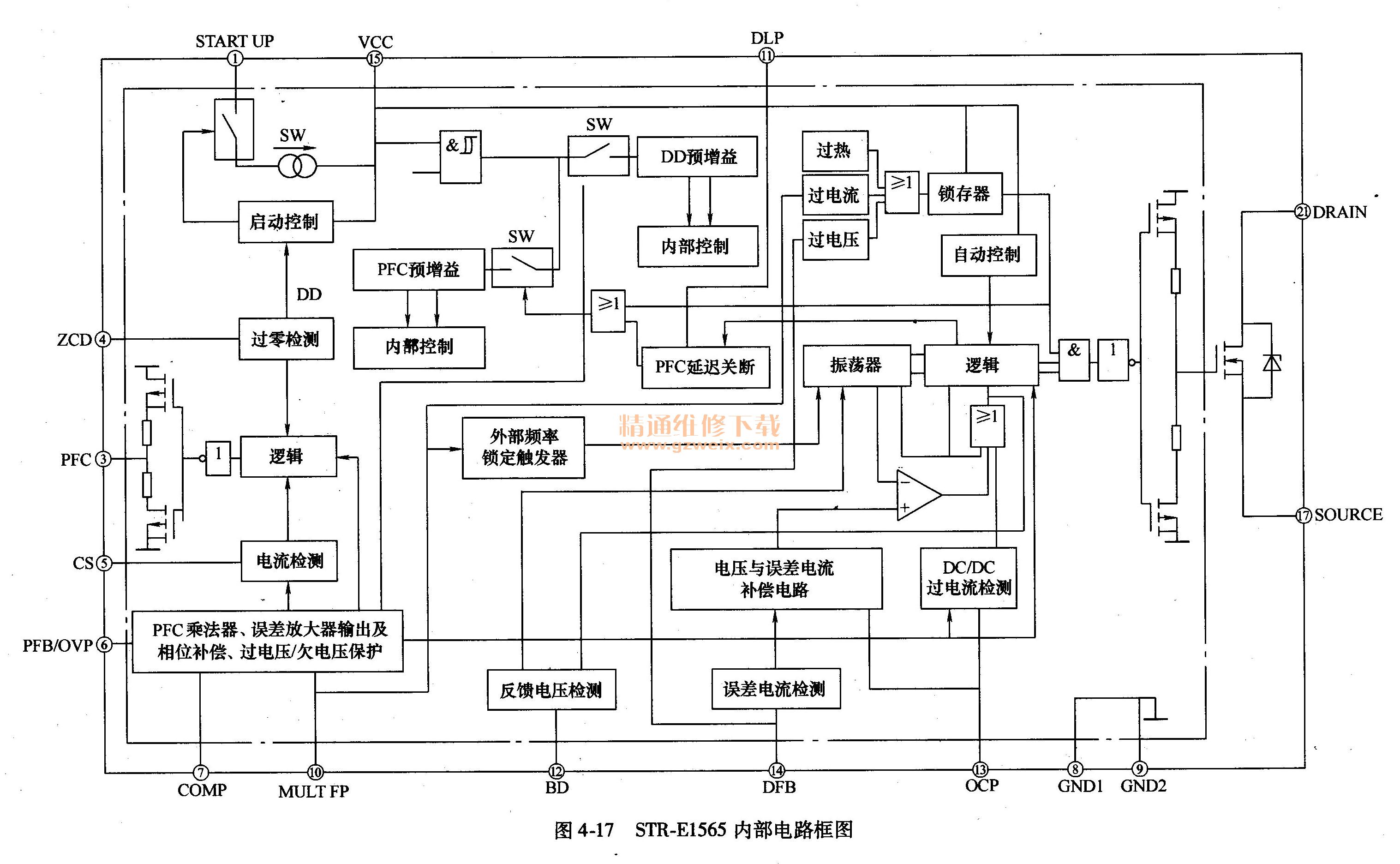

STR-E1565内部电路框图

    2.启动工作过程
    遥控开机后,待机控制电路送来的VCC电压加到U802的15脚,供启动工作,内部振荡电路产生的激励脉冲经内部乘法器的逻辑处理、推挽放大后,从3脚输出PFC开关脉冲,经Q804、Q805推挽放大后,从发射极输出,加到开关管Q806的门极,驱动Q806工作在开关状态。

    当Q806饱和导通时,由D801整流后的电压经电感L805、Q806的漏-源极、R850 //R858到地,形成回路,在L805中产生感应电压;当Q806截止时,流过L805的一次电流呈减小趋势,电感两端必然产生左负右正的感应电压,这一感应电压与D801整流后的直流分量叠加,在滤波电容C812正端形成380V左右的直流电压,不但提高了电源利用电网的效率,而且使得流过L805一次绕组的电流波形和输入电压的波形趋于一致,从而达到提高功率因数的目的。

    U802的10脚既是PFC电路乘法器的输入端,又是外部锁定触发端。由D801整流,C808滤波后的脉动直流电压,经R806~R808与R838分压后,送到U802的10脚,输入的脉冲电压波形将在内部乘法器中进行企弦化,经内部逻辑电路处理、推挽放大后,从U802的3脚输出开关脉冲;U802的7脚为PFC误差放大器输出及相位补偿端,外接相位补偿电容C832,通过该电容来补偿PFC控制电路中电流与电压间的相位差。

    U802的11脚为PFC电路关断延迟端。当由于某种原因使开关电源在轻载与重载间迅速变化时,开关电源振荡电路进入低频与高频循环工作状态,开关变压器可能发出异常的叫声。当开关电源处于低频状态时,U802内部输出电流向11脚的外接电容C834充电,电压充到一定值后,内部关断PFC电路,C834通过U802的11脚内部电路放电。适当调整C834的容量,可以改变C834的充电时间,也就改变了PFC电路的关断时间,也避免开关变压器发出异常叫声。

    3.过零检测保护
    U802的4脚内部为过零检测电路,兼有过电压/欠电压保护功能。经D801桥式整流后,电压中的高次谐波成分从L805二次绕组输出,经R852、C829、R853组成的脉冲限流电路后进入U802的4脚。当4脚电压高于6.5V或低于0. 62V时,过零检测电路关断,PFC电路停止工作。液晶彩电正常工作时,U802的4脚电压为3V左右。

    4.开关管过电流保护
    U802的5脚为PFC部分开关管源极电流检测端。Q806漏极电流从源极输出,经R850、R858接地,在R850、R858上形成与Q806源极电流成正比的检测电压。该电压经R839反馈到U802的5脚内部,内部电流检测电路及逻辑处理电路自动调整U802的3脚输出脉冲的大小,从而自动调整Q806源极电流。

    5.过电压、欠电压保护U802的6脚为PFC/OVP电路输出的过电压、欠电压保护输入端。PFC电路在滤波电容C812正端输出的380V的电压,经R82、R820、R819与R839、R840、R841分压后送入U802的6脚。正常工作时,U802的6脚电压为4. 3V;当PFC电路发生故障造成输出的开关脉冲过高时,会导致C812正端电压异常升高,加到U802的6脚电压也随之升高,当6压超过4. 3V时,内部过电压保护电路启动,输出控制信号到PFC逻辑控制电路,调整U802的3脚输出的开关脉冲,使其恢复到正常范围;当PFC电路发生故障造成输出电压过低时,加到U802的6脚电压也随之降低,当6脚电压低于2.7V时,内部欠电压保护电路启动,SW2开关关闭,DD内部偏置电压调整电路停止工作,开关电源处于保护状态,达到欠电压保护的目的。
