二、电源电路故障维修
    长虹FSP140-3 PS02电源＋高压二合一板开关电源部分引发的故障主要有三种：一是指示灯不亮，多为副电源部分故障；二是指示灯亮，无图无声，主要是电源＋24V/1. 5A、＋5V/4A供电电路或开关机控制电路故障；三是自动关机，多为保护电路启动所致。

    维修时应注意，开关电源的一次电路和高压板部分的升压输出电路均为热地板，而开关电源的二次整流滤波和高压板部分的驱动控制、推动电路和升压变压器二次高压输出部分为冷地板，维修热地板部分应注意安全，测试时要准确定位接地端，以免损坏测试仪器，最好采用1：1隔离变压器进行维修。常见故障维修方法如下。

    （一）指示灯不亮
    开机测量副电源输出端无＋5 Vsb电压输出，则故障在＋5 Vsb副电源电路。测量PFC大滤波电容C120两端电压待机状态是否在300V左右（该电压开机时上升到400V左右），若没有300V且熔丝熔断，首先排除主电源击穿短路故障。若C120两端有300V电压，则测量副电源厚膜电路U601及其外部电路。如果怀疑市电欠电压保护电路启动，可将Q101的基极对地短路试之。必要时更换U601试之。

    （二）指示灯亮，不开机
    将输出连接器CN201的1脚ON/OFF端接6脚5V电源输出脚，测量9、10脚＋24V/1. 5A输出端是否有24V电压，4, 5脚＋5 V/4A输出端是否有5V电压。若没有电压输出，一是检查开关机控制电路。二是测量大电解电容C120两端电压是否为380～400V，如果该电压为300V左右，说明PFC电路未工作，则检查IC120的8脚VCC1电压是否正常，无VCC1电压，检查开关机VCC控制Q291、PC102、Q180、Q181；有VCC1电压，检查PFC驱动控制和输出电路。三是测量＋24V主电源有无电压输出，无电压输出测量驱动电路IC150的7脚VCC3供电，无VCC3供电，检查开关机VCC3控制电路IC191、Q190；有VCC3供电，检查驱动电路IC150、开关管Q150和T150及其二次整流滤波电路。

    （三）开机自动关机
    开机自动关机多为电源板保护电路启动引起。可在开机后保护前的瞬间测量过电压保护电路IC290的门极电压，如果由正常时的0V变为零点几伏，则是过电压保护电路启动。引发保护的原因：一是稳压控制电路故障，造成输出电压过高；二是稳压管ZD270漏电。解除保护的方法是将IC290的门极对地短路。

    例2-11待机指示灯亮，数秒后指示灯熄灭。
    分析与检修：开机时指示灯亮，说明开关电源已经起振工作，几秒后指示灯熄灭，说明开关电源停止工作，很可能是保护电路启动引起的。

    对保护电路进行检测，开机的瞬间测量过电压保护电路IC290的门极电压，发现有0. 6V的高电平，判断过电压保护电路启动。为了电源板和负载电路安全，采用拆下电源板输出连接线，将PS-ON开关机控制端与5V副电源输出电压相连接，＋ 24V输出端串接两只12V摩托车灯泡做假负载；将IC290的门极对地短路解除保护，通电测量开关电源输出＋24V电压正常，判断过电压检测电路稳压管ZD270不良，用27V稳压管更换后，故障排除。

    三、高压板电路工作原理

    长虹FSP140-3 PS02电源＋高压二合一板背光灯高压板部分电路如图2-30所示。它由振荡与控制电路、脉宽调制（PWM）与输出电路、推动与升压电路三部分组成，其中振荡与控制电路、PWM与输出电路由主电源输出的24V供电，推动与升压电路由PFC电路输出的400V供电。高压板电路启动后，将PFC电路的400V电压转换为千伏以上的交流电压，为背光灯供电。

    （一）高压板基本电路
    1．振荡与控制电路
    该高压板的振荡与控制电路U301采用LX16921DW。  LX16921DW是双通道CCFL背光灯控制电路，内部电路框图如图2-31所示。它内部设有振荡电路、比较器、误差放大器、脉冲翻转电路、参考电压、输出驱动电路等，产生A、B和C、D两组驱动脉冲，工作电压为3.0～5.5V，具有电流检测和开路保护功能。其引脚功能和参考电压见表2-15。

    U301的供电及使能控制电路由Q302、Q301、ZD301组成。背光开／关控制信号ON/OFF加到Q301的基极，Q301导通，Q302导通，12V电压经R302A/B降压后加到Q302的发射极，经过稳压二极管ZD301后产生稳定的5V电压，一是加到U301的20脚，为其提供工作电压，同时U301的1脚输出VDDA基准电压，为U301外部电路提供工作电压；二是加到U301的6脚，提供点灯控制使能电压，高压板电路启动工作。

    2．脉宽调制（PWM）与输出电路
    本电路采用外部数字PWM控制模式。从主信号处理板上的CPU送来的亮度控制信号（VIPWM）加在U301的9脚，7脚输入固定电平VDDAo VDDA电压由1脚内部低压降（LDO）调节器产生。

    U301的9脚输入的亮度控制信号（VIPWM）与3脚外接的三角波振荡频率调整电容上的电压进行比较后，输出低频PWM亮度控制信号送到电流误差放大器的同相端，对从14脚输入加在电流误差放大器反相端的电流检测信号进行调制，调制后的脉冲送到时序逻辑与误差检测器中，将振荡脉冲调制成断续的激励振荡脉冲，经内部驱动电路放大后输出两组激励驱动信号：第一组从19脚输出A路激励信号，从18脚输出B路激励信号；第二组从U301的16脚输出C路激励信号，从15脚输出D路激励信号。本方案只使用了19、18脚输出的第一组驱动信号；16、15脚输出的第二组驱动信号未使用，通过电阻R311、R312
接地。

    3．推动与升压电路
    Q352、Q353和Q362、Q363与推动变压器T350组成半桥式激励电路；Q400, Q410组成推挽输出电路。U301的19、18脚输出的AOUT、BOUT驱动脉冲交替输出高电平和低电平，经半桥式激励电路Q352、Q353和Q362、Q363放大后，经过推动变压器T350送往Q400、Q410组成的推挽输出电路，Q400, Q410交替导通与截止，其脉冲电流在升压变压器T420中产生近千伏的高频交流电压，经连接器输出，将背光灯点亮。

    （二）保护检测电路
    1．过电压检测电路
U301的13脚输入的电压与内部数字比较器的3. 2V参考电压比较，产生幅度高于3. 2V的峰值电压，该电压根据脉冲信号产生频率范围为（30～500） kHz的数字逻辑脉冲。

    升压变压器T420的取样电压分为两路：一路是通过C421、C424耦合，经D323, D325整流后，输出A11、A12检测电压，在电阻R337、R338上形成取样电压，加到双二极管D322的负端；另一路通过0423、C427耦合，经D327整流，产生P1检测电压，在电阻R324、R323上形成取样电压，加到U302B （LM358）的5脚。

    当由于某种原因引起T420输出电压过高时，D322雪崩击穿，经D321整流后加在U302A的3脚，与2脚输入的基准电压比较，从U302的1脚输出约5V电压，再经D303降压后加在U301的13脚，同时加在状态检测电路Q306的栅极。另一方面，加到U302的5脚的取样电压与U302的6脚输入的固定电压经内部比较放大后，从U302的7脚输出约5V电压，再经D320降压后加在U301的13脚，U301据此停止输出激励脉冲。

    2．电流检测电路
    U301的14脚输入电压与内部数字比较器的1V参考电压比较，以产生幅度大于1V的脉冲，控制数字逻辑脉冲发生器送往振荡器的脉冲数，从而改变振荡器的工作频率。U301的14脚的输入电压与灯管电流成正比。

    电流互感器T430二次侧产生的感应电压，经D329、D328整流，输出P3检测电压，经R316、R319分压与R315限流后加到U301的14脚。另外T420二次侧高压取样输出的A11、A12检测电压经D323、D325整流后，通过D306加到Q305的栅极，经Q305放大控制后，通过D305、R315对U301的14脚进行控制；发生过电流故障时，14脚电压发生变化，U301据此停止输出激励脉冲。

    四、高压板电路故障维修
    长虹FSP140-3PS02电源＋高压二合一板高压板电路发生故障时，一是会产生黑屏幕故障，屏幕始终不亮；二是保护电路启动，产生屏幕亮一下就熄灭的故障。

    （一）屏幕始终不亮
    屏幕始终不亮，伴音、遥控、面板按键控制均正常，黑屏幕。此故障主要是高压板未工作，需检测以下几个工作条件：一是检测光源升压板电路的24V供电；二是检测CPU控制电路输出的背光灯升压板振荡器工作的ON/OFF开关控制高电平；三是测量VIPWM亮度调整电压是否正常。如果上述工作条件都具备，则可以更换背光升压板，如果更换背光升压板后故障依旧，多为液晶屏组件中的背光灯管损坏。

    如果工作条件不正常，可采用模拟供电和控制电压的方法维修，将启动电压ON/OFF接到电源板输出的5V电源，为Q301送去高电平，模拟点灯控制高电压；将VIPWM亮度控制端通过适当电阻改接到5V电源，模拟调光高电平。

    （二）屏幕亮一下熄灭
    背光灯在交流开机瞬间液晶屏幕亮一下就熄灭，此时伴音、遥控、面板按键控制均正常。此种现象为背光灯电路保护所致，原因多为背光灯升压板供电异常或背光灯故障。对于CCFL背光源电路，如果某一个背光灯管开路，常见为背光灯升压板上的灯管插座开焊、插座未插紧或某根灯管断裂均可造成上述故障，CPU输出的背光灯开关信号异常也会出现上述故障。

可采用解除保护、观察故障现象的方法判断故障范围。U301的14脚为电流检测输入端，去保护时将外接电阻R315断开即可；U301的13脚为过电压检测输入端，去保护时将外接电阻D320\D303断开即可；U301的11脚为过电流检测输入端，去保护时将该脚接地即可。每断开一种保护，进行一次开机试验，如果开机后不再保护，则是该种保护电路启动，可根据故障现象和测量关键点电压的方法，判断引起保护的原因。

    例2-12开机背光灯瞬间亮一下即灭，伴音正常。
    分析与检修：背光灯瞬间亮一下、然后熄灭很可能是高压板保护电路启动。开机瞬间，仔细观察发现液晶屏下部比其他部位亮度暗一些，怀疑屏幕上部的背光灯管没有点亮，使用其他背光灯管的插头，插到不亮的背光灯升压板的插座上，背光灯管仍然不亮，说明问题应该是在背光灯管上。拆开背光灯管组件，发现背光灯管已断裂，而液晶屏并没有损坏。

    例2-13开机伴音正常，显示屏不亮。
    分析与检修：开机后伴音正常，显示屏始终黑屏幕，仔细观察背光灯管，始终没有点亮，说明高压板未工作。
    对高压板的工作条件进行测量，24V供电、ON/OFF开关控制高电平和VPWM亮度调整电压均正常，判断故障在高压板电路。用示波器观察LX16921 DW的18、19脚无激励脉冲输出，测量LX1.6921 DW各脚电压，发现20脚的IC-VCC供电电压为0V，检查其5V供电电路，Q302的发射极24V电压正常，但集电极无5V电压输出，测量Q302的基极为高电平，向前检查Q301的基极为高电平，怀疑Q301内部开路损坏，更换 Q301后，LX16921 DW的20脚5V供电恢复正常，显示屏点亮，故障排除。

    五、电源板维修数据

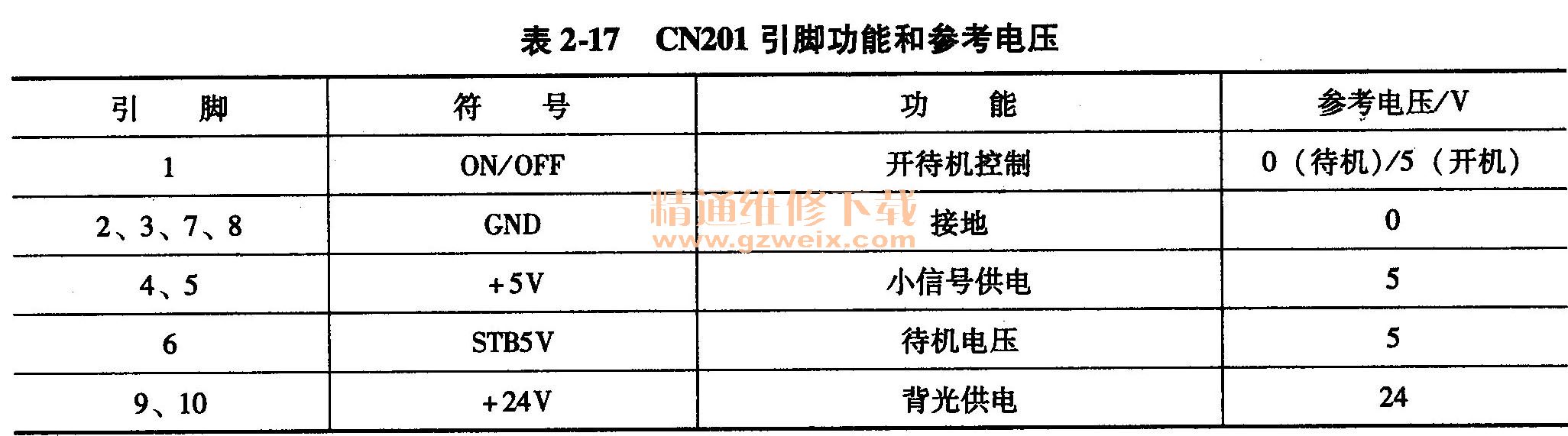

    长虹FSP140-3 PS02电源＋高压二合一板采用的集成电路有ST'R-W6252 （U601）、FAN6961 （IC120）、UC3845B （IC150）、LX16921DW （U301），其引脚功能和维修数据见表2-11～表2-14；高压板保护电路采用的LM358 （U302）引脚功能和维修数据见表2-16,表中数据采用UT70B数字万用表测试，其中“正向对地阻值”为黑表笔接地，“反向对地阻值”为红表笔接地。电源板输入、输出电压连接器CN201, CN202引脚功能和参考电压见表2-17、表2-18。
