说明：本章如无特殊说明，均为夏天制冷检修。没给出机型的实例，适用于所有分体空调器。
5．1不制冷
不制冷原因：①制冷剂全部泄漏；②压缩机不转；③压缩机不排气；④室内风扇不转；⑤外风扇不转；⑥四通换向阀阻卡或窜气；⑦返修机制冷管路焊堵。⑧新安装空调器或移机空调器的高／低截止阀没有打开。
1．不制冷，三通截止阀管口有油渍
故障分析：油渍处漏氟。
故障检修：仔细观察油渍处，发现紧固螺母有裂纹。用内六角扳手关闭二通、三通截止阀后，更换螺母，加注制冷剂至压力为5kg /cm2后，对室内机及连接管排空，空调器正常制冷。
警告：三通截止阀、低压连接管（粗）、室内机出现漏氟，只能关闭室外机的二通、三通载止通截止阀，而不能进行收氟操作，因为收氟时，上述管路中的制冷剂在被压缩在吸入到室外机中的同时可能带有空气，影响制冷剂循环流通。
2．不制冷、无压力
故障分析：制冷剂全部漏或制冷管道堵塞。
故障检修：观察室外机的二通、三通截止阀管口无油渍。停机后观察压力表的压力有回升，说明制冷系统堵，多是过滤器脏堵。
空调器的过滤器只有过滤网，没有过滤水分的分子筛。所以，维修制冷系统后，不必更换新品，只需清洁即可。方法：放氟后，拆卸下过滤器，用气焊火焰的中焰对内部金属网部位加热，将它上面的脏物烧成灰状，再用细金属丝轻轻拔动金属网，以使脏物脱离金属网。
3．不制冷，压力高达8kg/cm2
故障分析：通常是四通换向阀漏气，造成制冷剂从压缩机的高压口，通过四通换向阀直接返回低压管路。
故障检修：放氟后，更换四通换向阀。
4．不制冷，能制热
故障分析：四通换向阀及控制电路有问题。
故障检修：拔掉电源插头后，拆卸室外机接线板盖，根据盖板内侧标注的接线图，找到四通换向阀接线端子，拆下此线并与机壳作好绝缘处理后，通电试机确定检修方向：
（1）开始制冷，说明故障在四通换向阀控制电路，对于三包期内的空调器，整体更换电脑板；对于超过包修期内空调器，检查电脑板上的四通换向阀继电器触点是否粘连，继电器线圈所接的反相驱动器或三极管是否击穿。
（2）仍进行制热，说明四通换向阀阻卡，先用改锥振动阀体，如果恢复制冷功能，交付用户使用解决；如仍不行，放氟（3.5.4节），更换四通换向阀（2.5节）。
5．不制冷、压缩机不转、外风扇转
故障分析：一般是压缩机或运转电容、控制电路有问题。个别是220VAC过低或过高。
故障检修：测220VAC电源正常，掀开室内机进风格栅，露出室内机接线图和室内接线板，按接线图识别出压缩机控制线和电源“闪”线，然后通电开机测试这两线之间交流电压为0V，正常值应为220VAC，由此判断故障在室内机的电脑板。
根据经验，电脑板上最大的继电器就是压缩机继电器，观察此继电器外观无异常，测其项部的两个触点没有接通，继续测其线圈两端间电压为11V接通值，由此判断该继电器的触点开关损坏。更换此继电器后，空调器恢复正常运行。
6．窗机不制冷、过滤器结霜
故障分析：这是过滤器脏堵的典型表现。因为空调器局部堵塞会在堵塞处出现结霜。
故障检修：通电试机几分钟后，摸冷凝器不热，蒸发器不冷，毛细管处听不到气流声，测整机电流高于额定值。在距离过滤器 2cm处打开毛细管放氟无大量气体喷出，再将过滤器进口处断开有大量气体喷出，由此判断过滤器堵塞。拆下过滤器用火焰加热清洁后，恢复安装，然后进行抽空、加注制冷剂，故障排除。
7．窗机不制冷、压缩机不转
故障分析：一般为主控开关损坏，个别过载保护器坏或压缩机问题。
故障检修：打开外壳，观察主控开关有烧焦状，更换主控开关后，压缩机开始正常运转。
8．三相电柜机不制冷、压缩机不转
故障分析：可能是三相电源缺相或相序不对，也可能是空调器压缩机电路问题。
故障检修：测380V三相电源正常，测交流接触器输出端无交流电压，检查交流接触器、相序检测板均没有问题，怀疑380V相电电源的相序不对，互换380V供电两接线头后试机，空调恢复正常制冷。
9一托二分体式不制冷、室外机不转
故障分析：室外机电脑板没有工作，不能对压缩机和外风扇提供工作电压。
故障检修：通电试机，室内风机运转正常，室外压缩机和风机不运转，遥控器操作正常。打开室外机外壳，观察电脑板发现压敏电阻有裂纹、保险管熔断。这是当时电网电压过高导致的。同时更换这两个器件后，空调器恢复正常工作。
10．海尔KFR-25GW×2A一个室内机不制冷、运转正常
故障分析：此机属于单冷一拖二分体空调器，两个室内机共用一个室外机的制冷系统。一个室内机不制冷但运转正常的原因是该机所接的电磁阀没有打开。

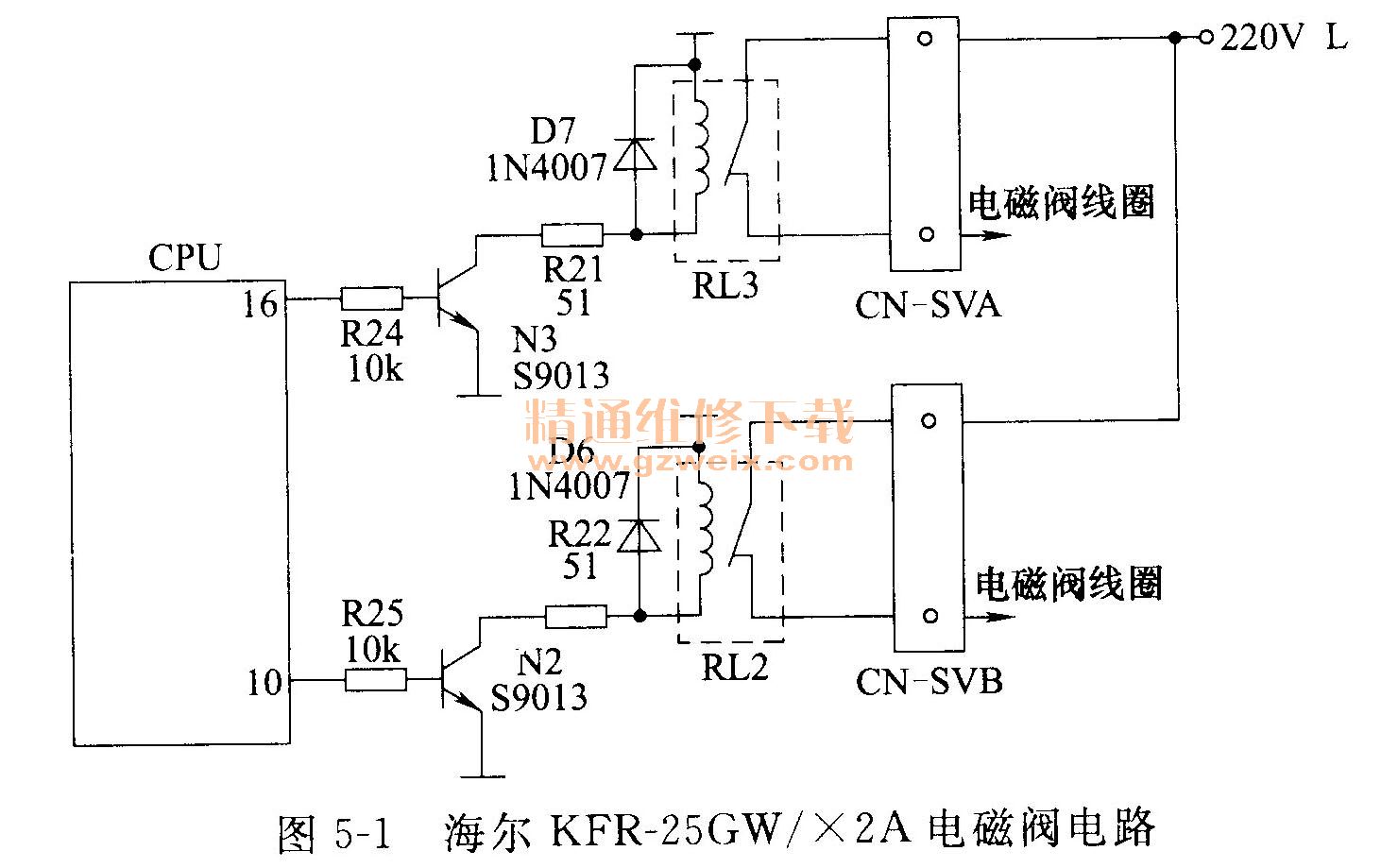

故障检修：如图5-1所示。两台室内机均制冷启动后，比较室外机电脑板上的两个电磁阀控制电路的测试数据，结果是A电磁阀继电器RL3触点闭合、B电磁阀继电器RL2触点断开，进一步比较这两个继电器驱动管N3、N2的b极电压，分别为0.8V、0.3V、CPU的16、⑩脚电压均为2.8V开启值。根据电路分析上述测试结果，认为R25阻值或N2的be极漏电。经查为R25阻值变大。更换R25后，故障排除。
11．海尔KFR-23GW/D不制冷、压缩机不转
故障分析：压缩机及相关器件损坏。

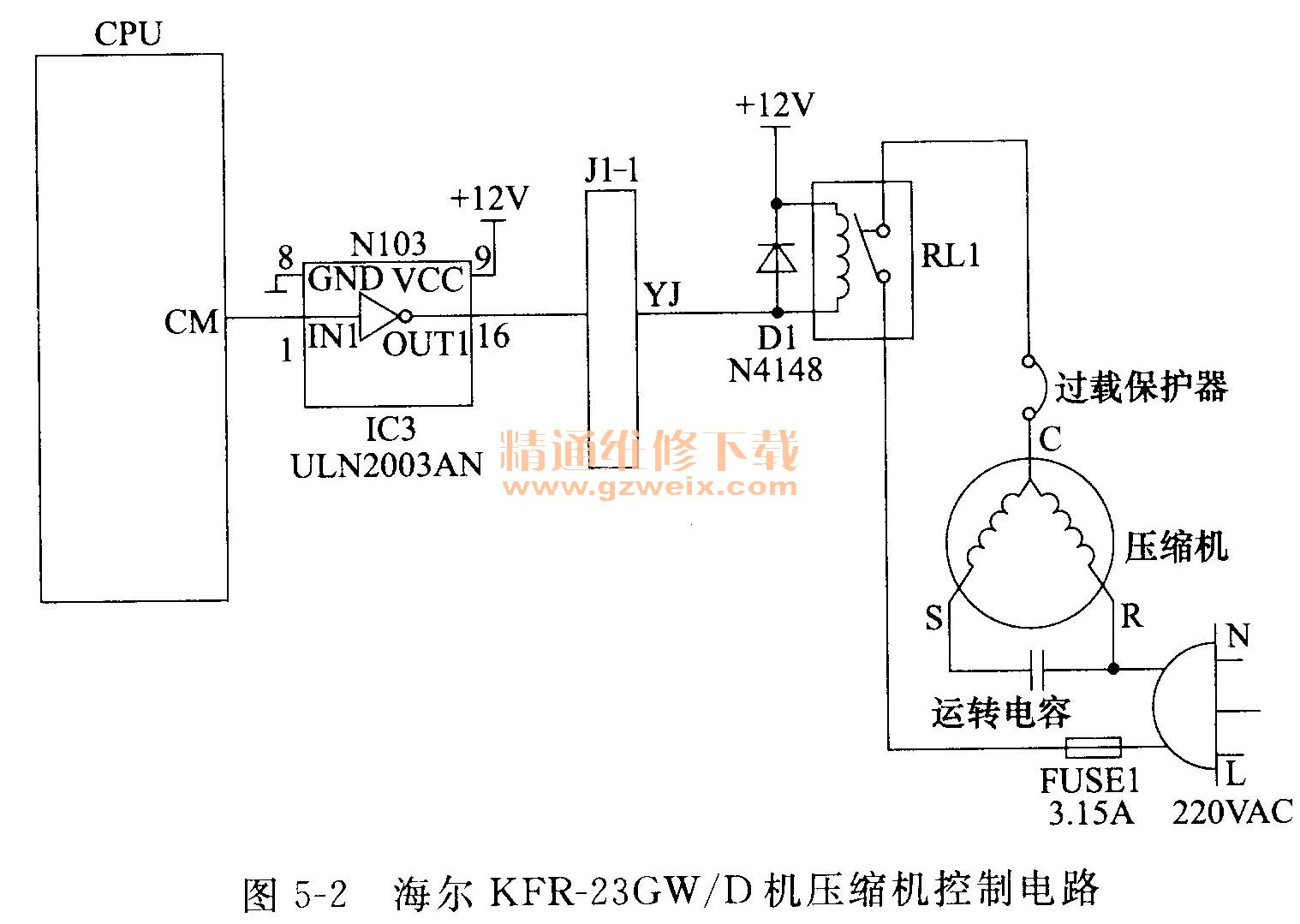

故障检修：如图5-2所示。按室内机接线图，识别出室内机线端子上的压缩机控制线和电源N线，然后制冷开机测试这两线之间的交流电压，无220VAC，说明室内机的电脑板没有输出压缩机工作电压。检查压缩机继电器无烧焦状、线圈两端之间无压差，测反相器IC2的16脚压缩机输出端电压为＋12V高电平停转值，但①脚压缩机输入端电压为＋5V高电平运转值，这说明反相器U L2003损坏。换一块同型号的控制板后，空调器恢复正常工作。
12．TCL王牌KFRd-75LWIEY5不制冷、压缩机不转
故障分析：同上例。
故障检修：测220VAC电源电压正常。监测整机电流，当压缩机启动时，电流增大，好像压缩机卡缸。测室外机接线板的压缩机控制线①脚对“N”脚电压为220V正常值，判断压缩机控制电路正常，故障在室外机，经查压缩机接线柱接触不良，形成较大压降，造成压缩机工作电压低，无法正常启动运转。断电修复后，试机正常。
13．TCL王牌KF-120LW/S不制冷、室外机不转
故障分析：三相电源缺相或相序不对、压缩机及控制电路有问题。
故障检修：经查为室外机相位检测二极管D14、D15损坏。更换后，故障排除。
14．TCL王牌KFR-120LW/S不制冷、外机不转、风机转几分钟停
故障分析：该机据有系统异常保护功能，当电脑板确认开机几分钟后，室温与内盘温差小于5℃，就会判断制冷系统没有正常工作实现停机保护。
故障检修：经查为室外机的空气开关L2已烧焦，造成缺相，更换后，故障排除。
15．海信KFR-2601 GW/BP不制冷、外机不转且DC280V灯不亮
故障分析：室外机的DC28V灯，用于指示室外机开关电源和功率模块的＋280V工作电压。此灯不亮，说明室外机的＋280V电源没有建立。
故障检修：打开室外机，用手摸主供电电路中的PTC很热，说明后级有短路现象。经查为功率模块的PN极击穿、开关管的CE极击穿，更换这两个器件后，故障排除。
16。海信KFR-3601 GW/BP冷，室外机不启动
故障分析：室外机电脑没有工作，应重点检查CPU工作条件及通讯电路。

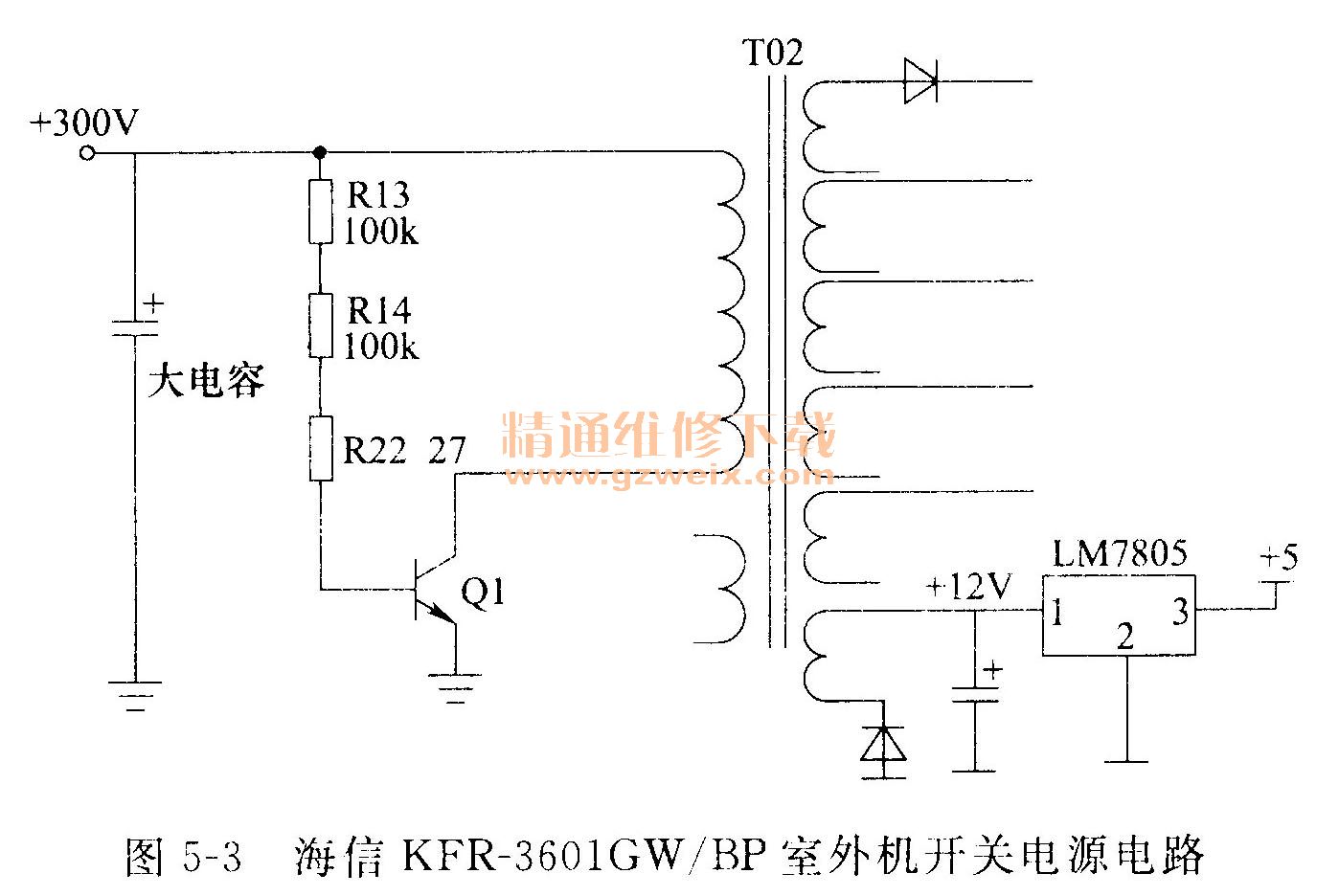

故障检修：如图5-3所示。通电开机，观察室外机故障指示灯不亮。打开室外机壳，测量＋280电源正常，测压缩机的三端子之间无电压。测室外电脑板上的7805的3脚无＋5V,①也无12V输入，再测电源的其他输出端也无电压，这说明开关电源没有振荡，故障应发生在开关变压器左侧。001开关管的C极电压为＋300V正常值，但基极为0V停振值。拔掉电源插头后，继续测001的C极电压由＋290V逐渐下降，这再次证明振荡电路没有工作，使大电容存储的电压无处泄放。待001的C极电压下降到0V后，检查启动电阻R13,R14，结果为R13开路。更换R13后，故障排除。
