西普STR电动机软启动器一拖二电路工作原理
来源:本站整理  作者:佚名  2012-01-01 14:06:55



  本电路适用于一台软启动器拖动两台电动机,分时先后启动,在任一台电动机启动完成后,软启动器处于待命状态,此时,方可允许启动下一台电动机。在这种方式,软启动器的软停功能不能使用:同时,必须另设电动机过载保护元件,电路如下图所示。

  工作原理

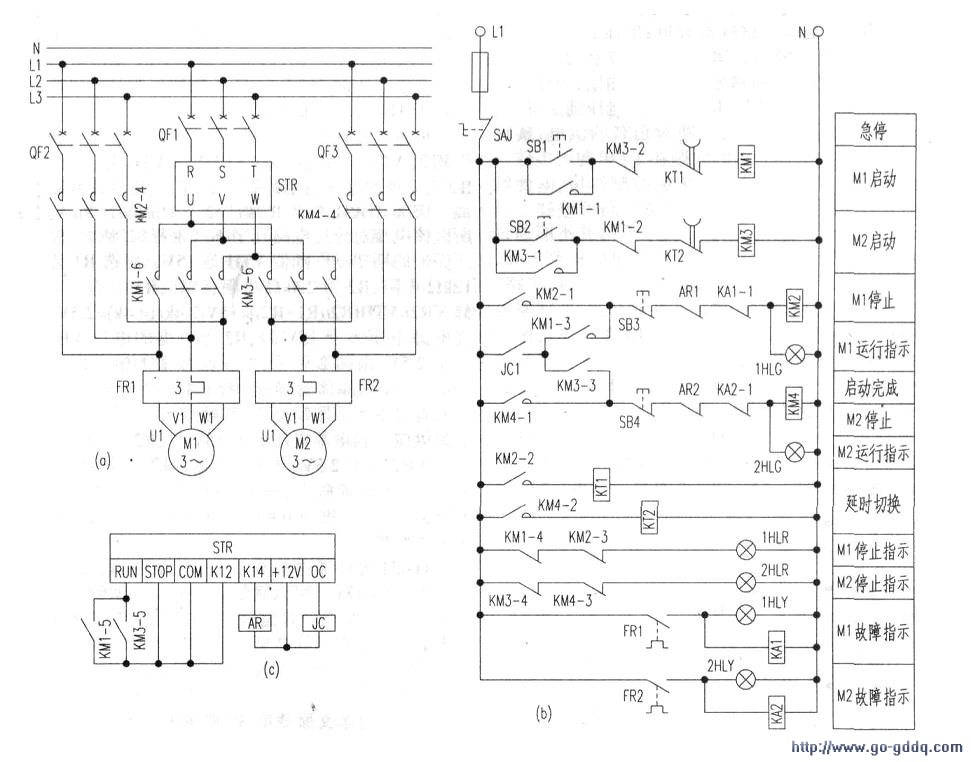

  该电路由a、b、c三部分组成,其中图a为STR软起动器主电路,图b为二次控制电路,图c为STR控制电路。当按下按钮SB1,交流接触器KM1线圈得电吸合动作,且其常开辅助触点KMl-1闭合自锁,其常开主触点KMl-6闭合,触点KMl-5也闭合,电动机Ml软启动工作。当转速接近(或达到)额定转速时,旁路继电器JC得电吸合动作,其常开触点KM2-1l闭合自锁,触点KM2-2闭合,延时时间继电器KT1线圈得电吸合,延时断开常闭触点KT1断开接触器KM1线圈电源.KM1失电释放。主触点KMI-6断开复位,与此同时,主触点KM2-4闭合,电动机M全电压旁路运行.M运行指示灯1HLC点亮。常开触点KMI-5断开复位,软启动结束,为启动电动机M2作准备。

  当需要启动电动机M2时,按下启动按钮SB2,交流接触器KM3得电吸合且自锁,其触点KM3-5闭合,软启动器启动工作,主触点KM3-6闭合,电动机M2启动运行。当电动机M2转速接近(或达到)额定转速时,旁路继电器JC得电吸合,触点JC1闭合,交流接触器KM4得电吸合.且触点KM4-1闭合自锁。触点KM4-2闭合,得电延时时间继电器KT2得电吸合,其延时断开触点KT2延时断开接触器KM3线圈电源,KM3失电释放,其主触点KM3-6断开复位。此时,主触点KM4-4闭合,电动机M2旁路全压运行。并且M2运行指示灯ZHLG点亮。

  当需要停机时,按下停止按钮SB3(或SB4).交流接触器KM2(或KM4)失电释放,其主触点KM2-4(或KM4-4)断开三相主电源,电动机Ml(或M2)失电停止运行。

  当电动机Ml(或M2)发生过电流、断相、堵转等故障时,故障继电器AR动作,其常闭触点AR1(或AR2)断开,切断接触器KM2(或KM4)线圈电源,且失电释放,且其主触点KM2-4(或KM4-4)断开三相电源,电动机Ml(或M2)失电停止运行。相应的指示灯IHLR(或2HLR)点亮,运行指示灯IHLC(或2HLC)熄灭。

  当电动机Ml(或M2)因过载,热继电器FRI(或FR2)动作,其常开触点FR1(或FR2)闭合,接通中间继电器KA1,Ml故障指示灯1HLR(或M2故障指示灯2HLY和中间继电器KA2)电源回路.KA1(或KA2)得电吸合,其触点KAI-1(或KA2-1)断开,接触器KM2(或KM4)线圈回路电源失电释放,电动机Ml(或M2)停止运行。Ml(或M2)故障指示灯点亮。
