东芝JL7C系列液晶彩电的数模小信号处理电路采用GM2221、MM1495XF、MN101E02HXX、A12408C等；伴音功放电路采用AN5277 。
    适用机型：东芝14JL7C、20JL7C等液晶彩电。
    1总线调整方法
   【进入服务模式】
     1）按遥控器上的“静音”键，在屏幕上显示出“静音符号”。
     2）再次按“静音”键，使屏幕上的“静音符号”消失MUTE。
     3）按电视机上的“INPUT”键的同时，按住“静音”键，进入服务模式。将会出现图8-8所示的设定菜单，右上角显示S字符。

    【项目选择与调整】
    切换设定屏幕按“频道CH ＋ /CH-”键，选择设定屏幕按“音量＋／－”键；重设服务模式将电视机电源关闭。
    进入服务模式后，在屏幕上显示工厂主菜单时，按遥控器上的“频道CH ＋ /CH－”键选择子菜单和调整项目，按“音量＋／－“CALL”键返回最高级菜单。
    服务模式下的遥控器或电视机上的按键功能见表8-23。

    【初始化存储器IC】
    1）进入服务模式。
    2）按住遥控器的“CALL”键，并用“节目CH ＋ /CH-”键选择“D”（设计模式）。
    3）同时按住遥控器的“CALL"键和电视机上的“节目CH ＋键，打开和关闭电视机的电源。这将初始化存储器数据。
     注意：除非您改变了存储器IC、否则切勿进行初始设定。
    2总线调整数据

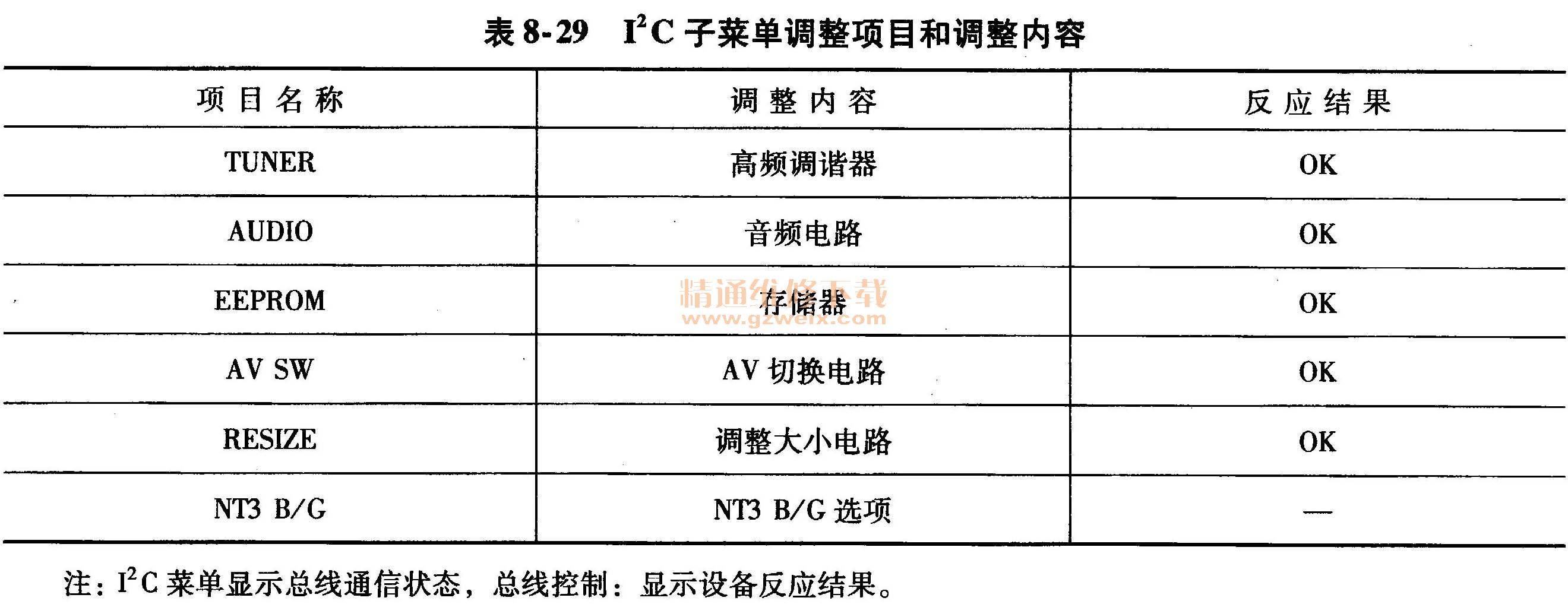

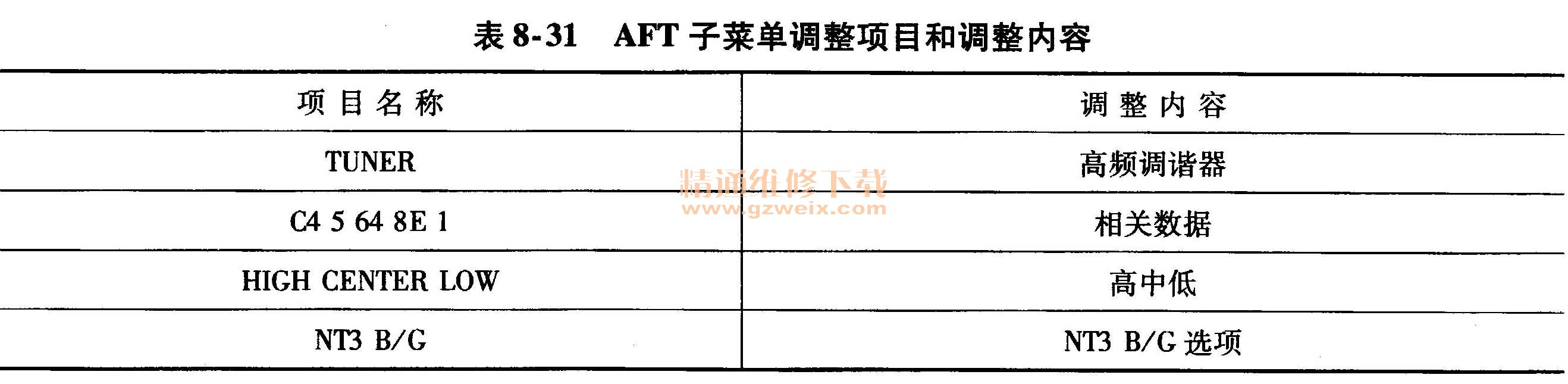

    东芝JL7 C系列液晶彩电总线系统服务模式主菜单的调整项目和调整内容见表8-24，各个子菜单的调整项目和调整内容见表8-25～表8-34。























     3自我诊断功能
    【进入自检模式】
    1）在服务模式下显示设定菜单时，按遥控器上的数字“9”键。如果IC间的接合正确无误，自我诊断则会开始。

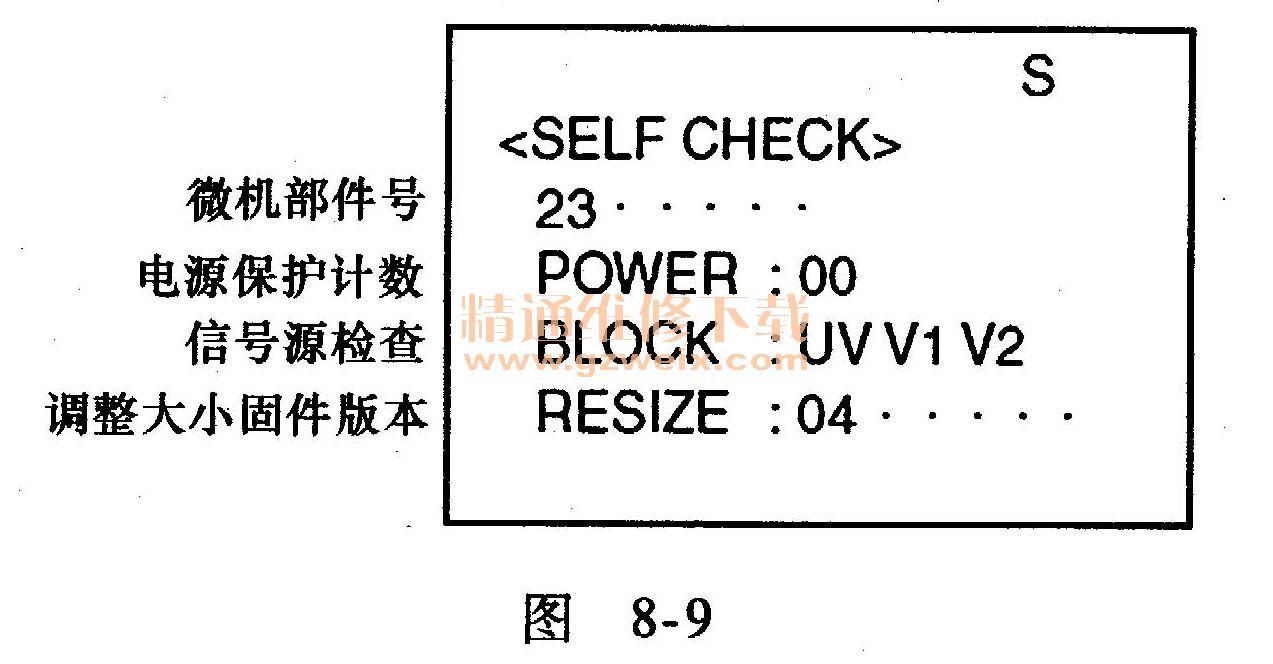

    2）诊断过程中屏幕上出现如图8-9所示的自检结果。

    【自检显示内容】
    图8-9所示的自检结果显示的内容见表8-35。
