康佳T5系列液晶彩电总线调整和软件升级
来源:本站整理  作者:佚名  2013-09-29 15:19:33

     康佳公司采用MSD209芯片生产了TS86系列网络电视机系列(兼做3D电视平台),MSD209是晨星公司生产的一款高性能视频处理芯片,由CC1100配合解调网络信号,就构成了康佳第一代网络电视。
 适用机型:康佳LC32TS86C、LC32TS86N、LC37TS86N、LC40TS86DC、LC40TS86N、LC46TS86DC、LC46TS86N、LC55TS86N等液晶彩电。
    1  总线调整方法
    【进入/退出工厂模式】
    在开机状态下,先按一下遥控器的“菜单”键,当屏幕上显示菜单时,连续按数字“2、0、0、8”键即可进入工厂模式。
    调整后,按“EXIT"键可退出工厂模式。
    【项目选择与调整】
 进入工厂模式后,屏幕上显示调整菜单,按遥控器上的“上/下方向”键选择子菜单和调整项目,确认按“OK”键进入子菜单或调整项目;按“左/右方向”键调整所选项目数据。在子菜单中按“菜单”键返回工厂主菜单。

    2 总线调整数据

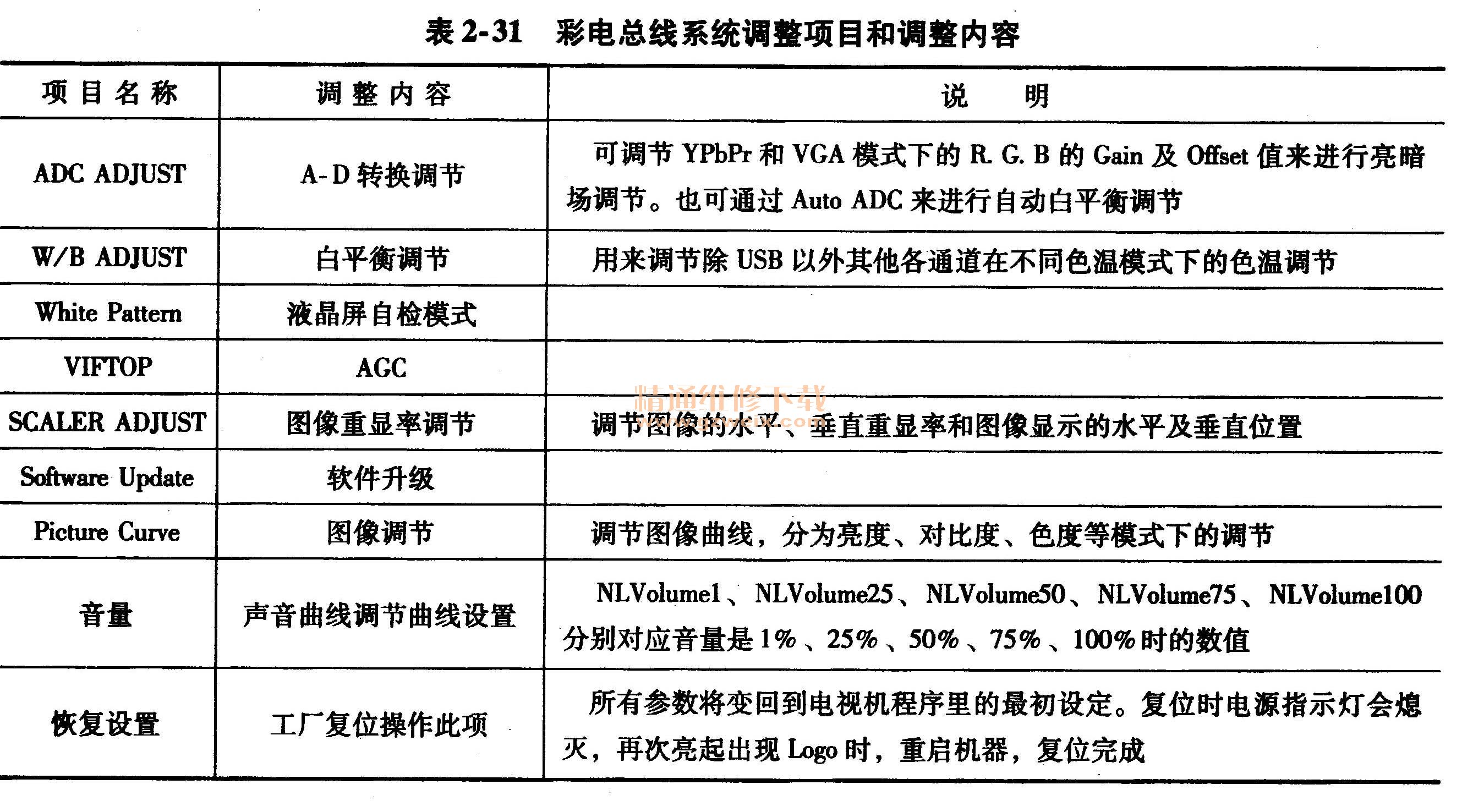

    康佳MSD209芯片液晶彩电总线系统调整项目和调整内容见表2-31。


    3 软件升级方法
    MSD209软件升级方法有两种:一种是利用升级小板升级;另一种是利用USB口进行升级。可以正常开机,升级某种功能或者改进,使用USB端口升级;另一种是死机情况下使用升级小板进行升级。
    【使用升级小板升级方法】
     使用ISP-4.5.5.0软件升级工具,参照MST9U89、MST9U19、MST6U89芯片升级方法进行操作升级。
    【USB端口升级步骤】
    升级软件:主程序USB升级软件为 MERGE. bin,网络模块USB升级软件为c2- update. Tar。
     准备工作:
     1)将升级软件复制到U盘根目录下,文件名保持上面所述不要改变。
     2)将电视机上USB端子当前所接其他设备拔除。
     3)将信号源切换到除网络、USB通道外的其他任意通道,并确保该通道无信号输入。
     4)关闭电视机。
     升级操作:
     1)打开电视机。
     2)将装有升级软件的U盘插入靠上方的USB接口(即USB2接口)。
     3)进入工厂菜单(具体方法为先按“菜单”键,主菜单出现后再依次按遥控器的数字“2、0、0、8”键)。
     4)按遥控器导航“上/下方向”键选择“软件升级(USB)”选项,按遥控器的“确认”键进入。
    5)此时会弹出确认窗口,按遥控器导航“左/右方向”键选择“是”选项,按遥控器的“确认”键进入。
     6)在弹出的程序选择窗口中,按遥控器导航“左/右方向”键选择要升级的程序(升级209程序请选择“209”,升级 6m20程序请选择“6m2 ”),按遥控器的“确认”键开始升级。
    7)升级209程序时有升级进度显示,进度条到100%则表示升级完成,电视机会自动重新启动;升级6m20程序时屏幕会花屏,此时不要进行任何操作,升级完成后会自动重新启动并恢复正常。
    注意:要确保升级时所在通道没有信号输入,要确保升级过程中不要断电,否则会使升级失败,电视机无法正常开机。
