康佳AS系列液晶彩电总线调整
来源:本站整理  作者:佚名  2014-11-23 14:31:38

    康佳AS系列液晶彩电视频解码和音频处理电路采用TDA15063 A ;微处理器采用W79E632 ;高清视频信号选择开关采用P15 V330;液晶显示、格式变换处理器采用MST61510A;伴音功放电路采用TDA8846J;耳机功放电路采用TDA1308。
适用机型:康佳LC26AS12、LC26AS88、LC32AS28、LC32AS28Q、LC32AS12、LC37AS12、LC37AS28、LC40AS28、LC40AS287、LC42AS28、PD42AS12、PD42AS18H等液晶彩电。

    1 总线调整方法
    【进入/退出工厂模式】
     使用KK- Y294N遥控器进行调整,按遥控器上的“菜单”键,屏幕显示菜单内容,在显示菜单未消失之前,按住遥控器上的“回看”键不放,直到屏幕上显示工厂调试菜单,表示已经进入工厂模式。
调整完毕,按遥控器的“菜单”键退出调试菜单,并自动记忆存储数据。
    【项目选择与调整】
 进入工厂模式后,屏幕上显示调整菜单,按遥控器上的“频道+/-”键选择子菜单和调整项目,按“音量+/-”键调整所选项目数据。

    2 总线调整数据

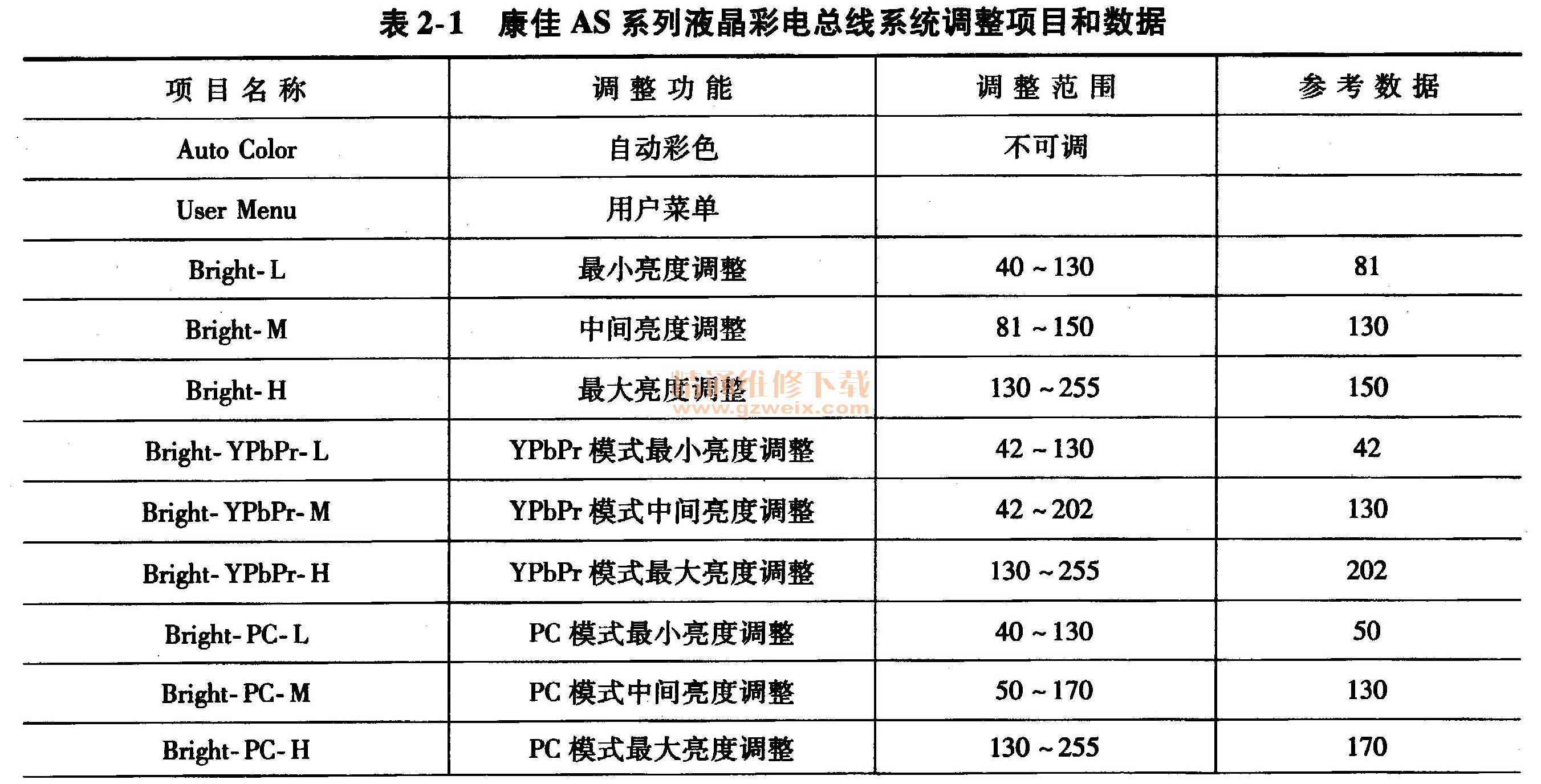

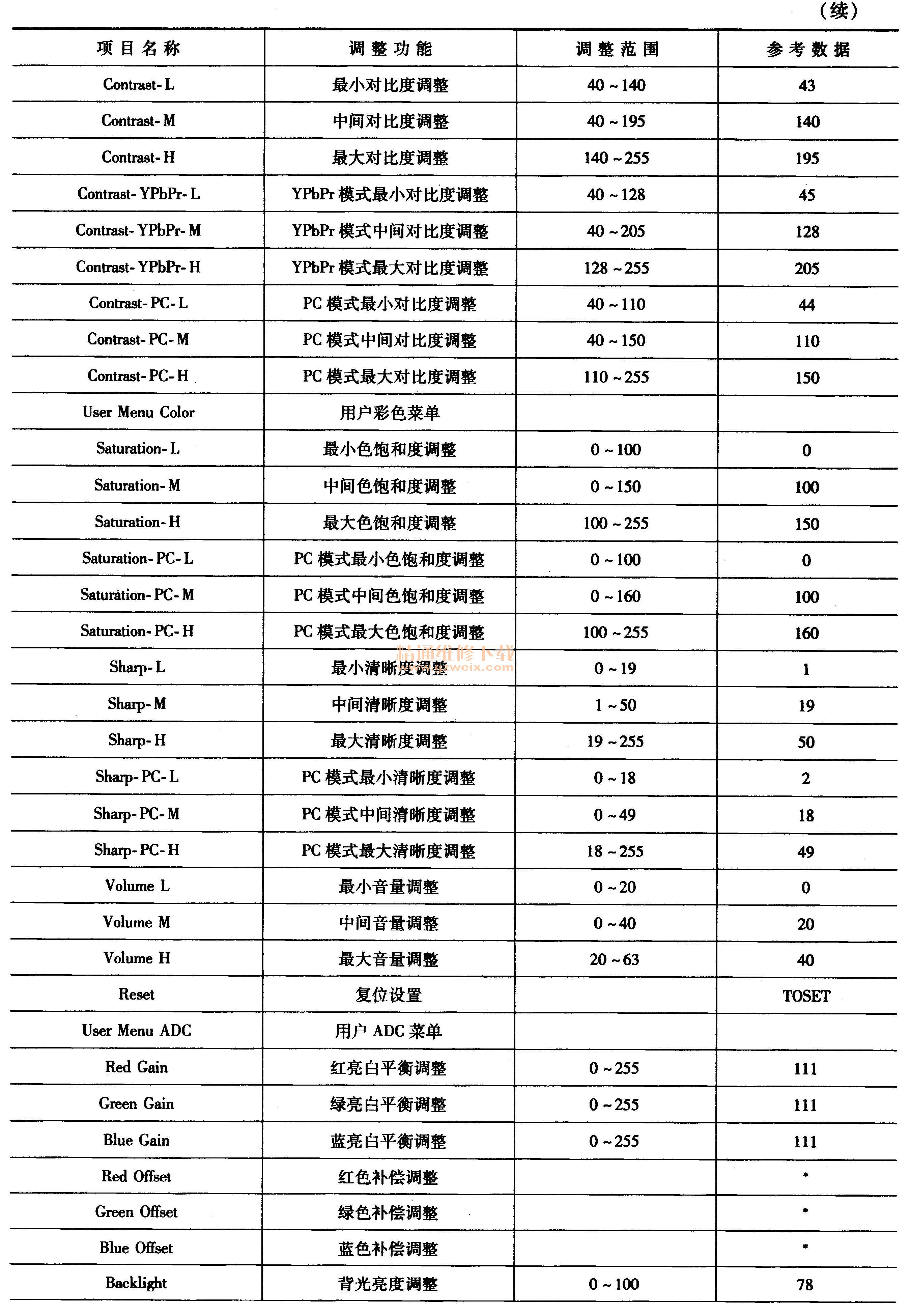

    康佳AS系列液晶彩电总线系统调整项目和数据见表2-1。
