创维8K21机芯液晶彩电总线调整
来源:本站整理  作者:佚名  2015-11-05 14:19:38

     创维8K21机芯液晶彩电高清等小信号处理主电路采用MTK公司生产的MT8221 CRSU、MT8221CMRU和CM1671;中频信号放大电路采用TB1350FNG;伴音功放电路采用TDA7266。
    适用机型:创维26L08HR、26L03HR、22S11HR、26M10HR、26S12HR等液晶彩电。
    1总线调整方法
    【进入/退出工厂模式】
     一是用工厂遥控器进行调整,按遥控器上的“工厂调试”键(3F键),即可进入工厂模式。
     二是使用用户遥控器进行调整,先将伴音减到0,然后按住电视机键控板“音量一”键不放,再按遥控器上的“屏显”键,也可进入工厂模式。
     调整完毕,在工厂模式下,按下遥控器上的“菜单”键,或再按一次“工厂调试”键(3F键),即可以退出工厂模式。
    【项目选择与调整】
 进入工厂模式后,屏幕上显示主调整菜单,按遥控器上的“频道+/-”键或“上/下方向”键选择子菜单,按“音量+/-”或“左/右方向”键进入子菜单。按遥控器上的“频道+/-”键或“上/下方向”键选择调整项目,按“音量+/-”或“左/右方向”键调整所选项目的数据。
    【白平衡调整】
     自动白平衡调整:进入白平衡调整前,先切换到需要调整的分量通道,并输入480p的8阶100%彩条信号。进入工厂模式,选择白平衡调节这一项,按“右方向”键进入白平衡调整子菜单,在白平衡菜单里第1项“白平衡自动校正”按“右方向”键进行自动校正,当调整完成时,屏幕显示“自动调整成功”。
 手动白平衡调整:进入工厂模式,选择白平衡项,按“右方向”键进入白平衡调整子菜单。按遥控器上的“频道+/-”键或“上/下方向”键选择调整项目,按“音量+/-”或“左/右方向”键调整所选项目的数据。
    2总线调整数据

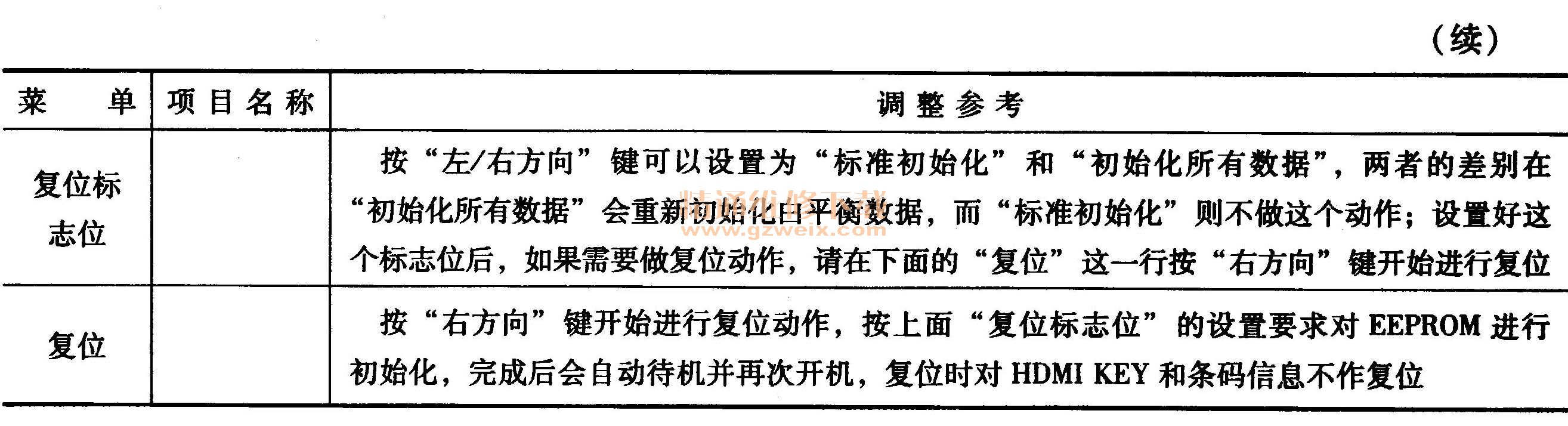

    创维8K21机芯液晶彩电总线系统调整项目和调整参考见表5-4。
