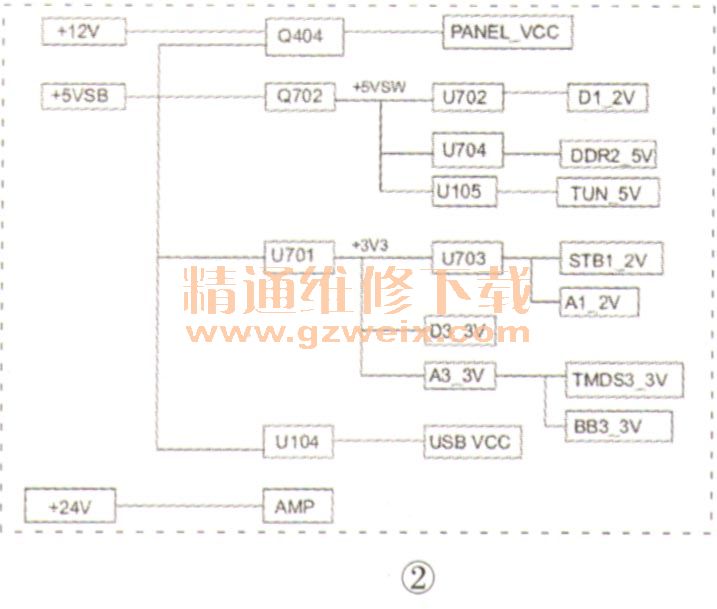

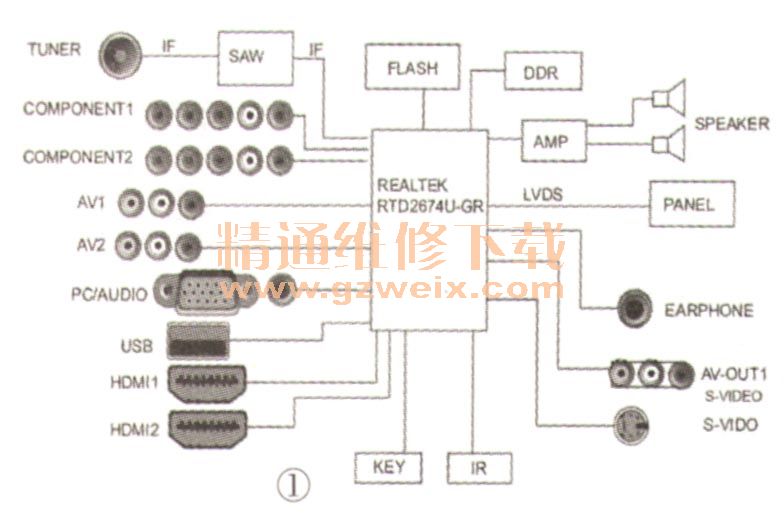

本机电气框图见图1，电源框图见图2。



    一、ADC调整

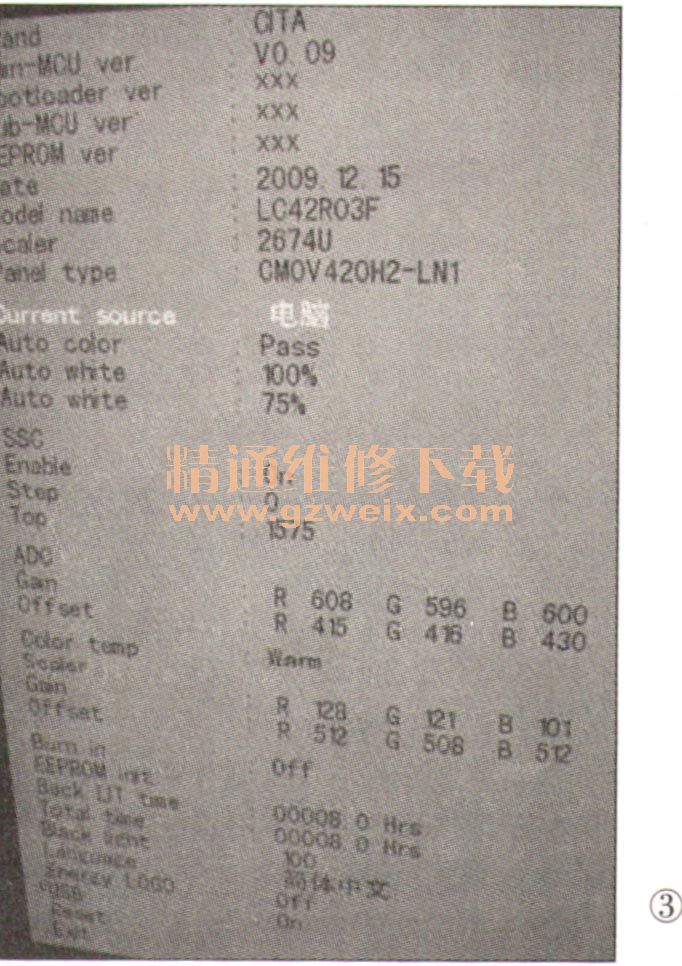

    在TV模式下，将声音调至。，按菜单和1、9、9、9进入工厂模式，见图3。

    1．将“Current Source”切换到“component”模式并切换信号到Component Timing 311 （576i/50Hz），Pattern 185（COLOR BAR），按“Auto Color”。
    2．将“Current Source”切换到“component”模式并切换信号到Component Timing 314 （720p/60Hz），Pattern 185（COLOR BAR），按“Auto Color”。
    3·将“Current Source”切换到“电脑”模式并切换信号到电脑TIMING 137 （1024 x768） ，Pattern 42 （5MOSAIC）按“Auto Color”。

    二、白平衡调整

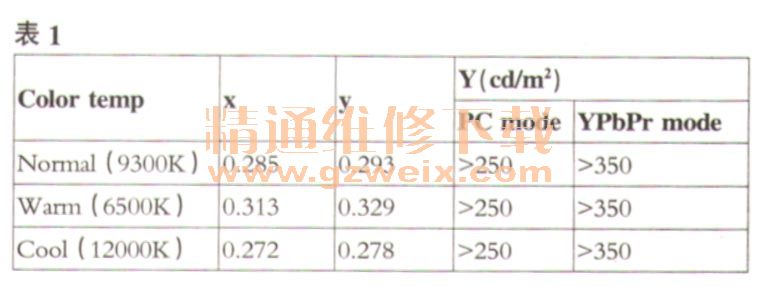

    调整白平衡之前应将机器先加温至少30分钟，将CA210设置到05通道并设为x、y、Y模式。白平衡调整数据见表1。

    注：1．白平衡调整VGA和YPbPr两个source的Normal、Cool、Warm三个色温2. X、y的值误差为±0.020; 3．亮度和对比度均设为最大。
    1. YPbPr调整
    首先，按菜单和1、9、9、9键进入工厂模式，并将“Current source”切换到“YPbPr”模式；其次，按“Reset”复位工厂模式里的白平衡；再进行Gain（增益）调整。
    在YPbP：模式下，COOL色温、WARM色温、NORMAL色温都通过在80 IRE （TIMING 314，Pattern141）信号下调整R、G、B的值来调整白平衡，最后按EXIT退出工厂模式。
    2. VGA调整
    首先，按菜单和1、9、9、9键进入工厂模式，并将“Current source”切换到“电脑”模式；其次，按“Reset”复位工厂模式里的白平衡；再进行Gain（增益）调整。
    在VGA模式下，通过在80 IRE （TIMING 137，Pattern 141 ）信号下调整R、G、B的值来调整白平衡。最后选中EXIT退出。

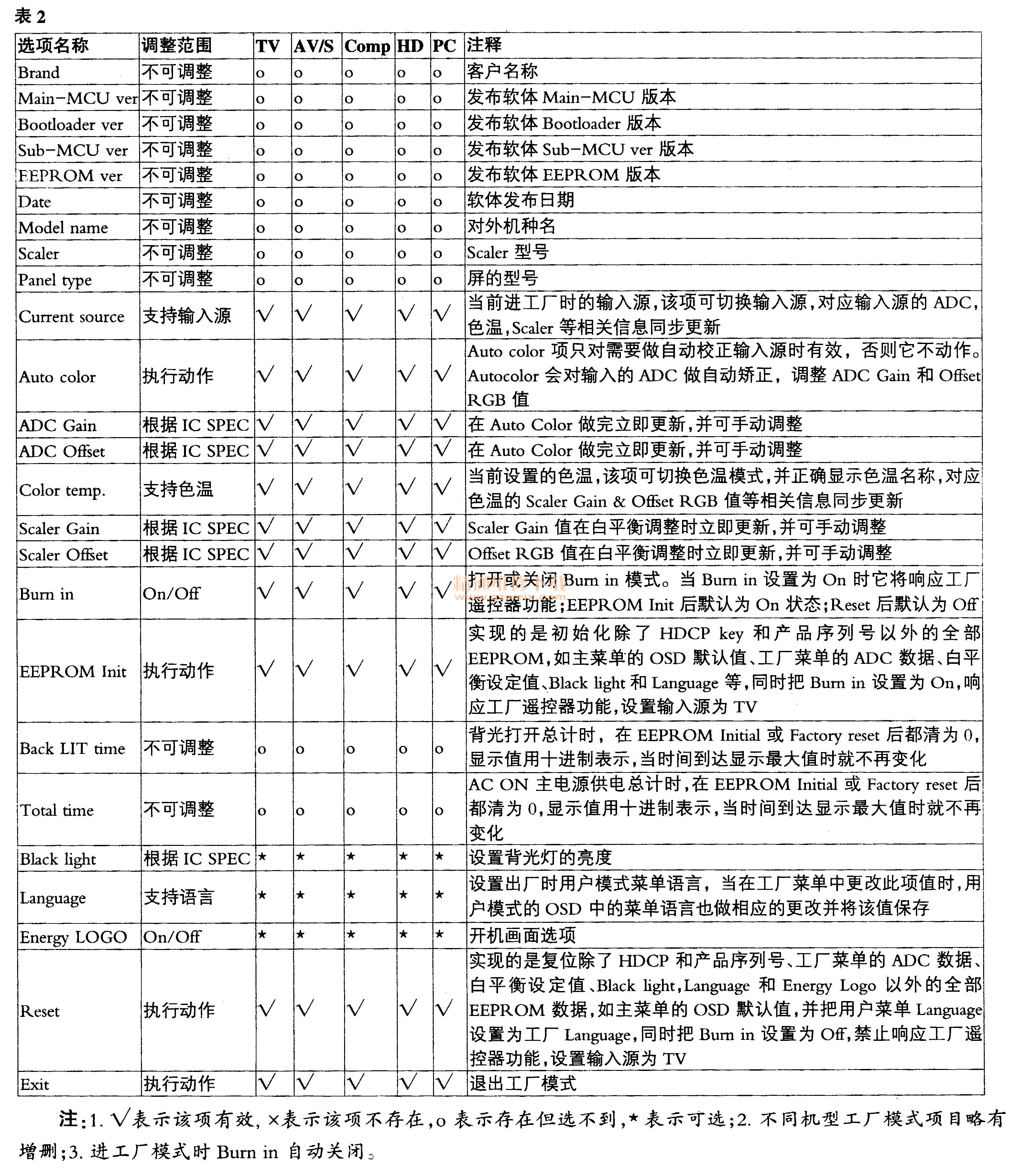

    表2是关于一般工厂菜单的说明（和本机并非完全相同），供参考！
