部分D系列贴片数字晶体管型号、代码及主要参数一览
来源:本站整理  作者:佚名  2014-10-23 08:28:23

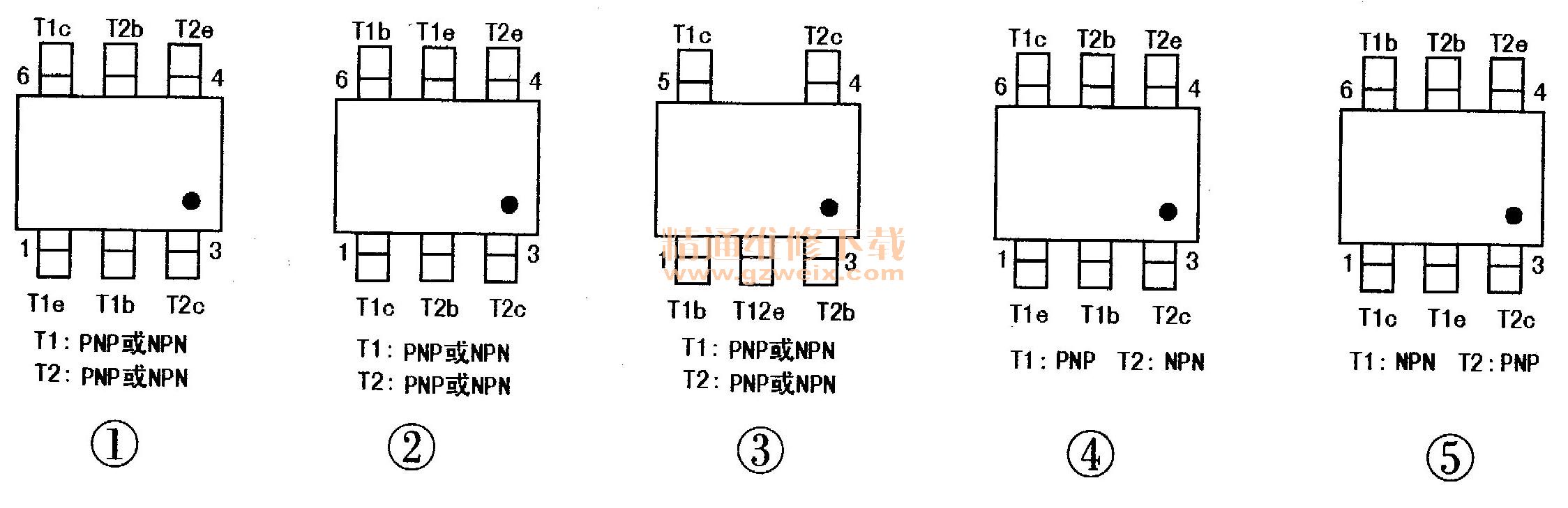

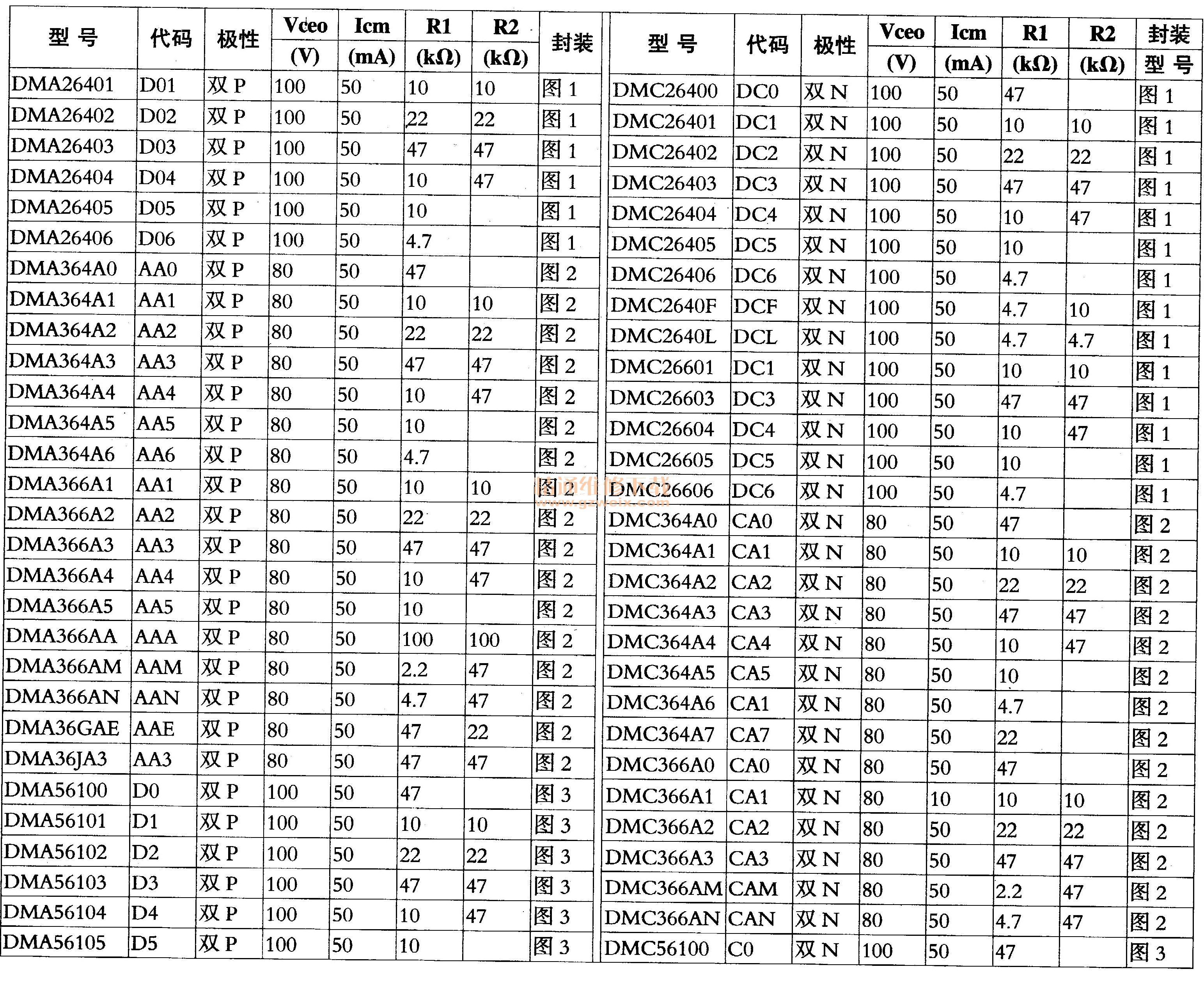

    说明:(1)数字晶体管又称状态转换三极管或带阻晶体管,是一种电压控制元件。贴片数字晶体管在平板彩电、笔记本电脑、平板电脑、MP4、MP5等电子产品中均有应用。(2)极性栏中“单P”表示该管为一只PNP型管,“双P”表示该管内含二只PNP型管,“N+P”表示该管内含一只NPN型和一只PNP型管。“单N”表示该管为一只NPN型管,“双N”表示该管内含二只NPN型管。(3)封装形式如图1~图7所示,e、b、C分别表示晶体管的发射极、基极、集电极。(4)表格中R1表示基极所串联的电阻阻值,R2表示基极与发射极间所并联的电阻阻值。R1、R2栏中有空缺者表示该管R1、R2位置未安装电阻。同一代码表示多个型号系不同生产厂家所致。
