TCL MS79机芯介绍及调试说明
来源:本站整理  作者:佚名  2014-02-07 09:42:01

    一、机芯概述
    机芯特点:中、英文菜单;三种可选色温;全功能红外线遥控;AV(视频)、YPbPr、VGA(电脑)及数字HDMI等接口;全自动调谐和手动调谐;支持SDTV及HDTV模式(480i/P、720P、576 i/P、1080i/P);TV状态无信号15分钟自动待机;提供大屏幕显示,高分辨率以及极好的彩色精确度;提供动态的显示区域,自动调整大小、自动居中以及完美的几何图形;支持电脑音源接入;支持 VGA、HDMI接口;最新数码I2C总线控制芯片;五种菜单风格(标准/春/夏/秋/冬卜液晶显示屏,屏幕无闪烁,减轻眼睛的紧张和疲劳;采用高档液晶显示屏,具有高亮度、高对比度、大视角、响应时间快等优点;智能化用户界面,用户只需点选菜单,操作简单快捷;具有VGA接口,可作高性能液晶电脑显示器使用,并可播放电脑音源实现多媒体功能;HDMI接口,视频、音频一线传输;全屏模式,完全再现真实的场景;声音单独听。



    适用机型:L26F19、L32F19。

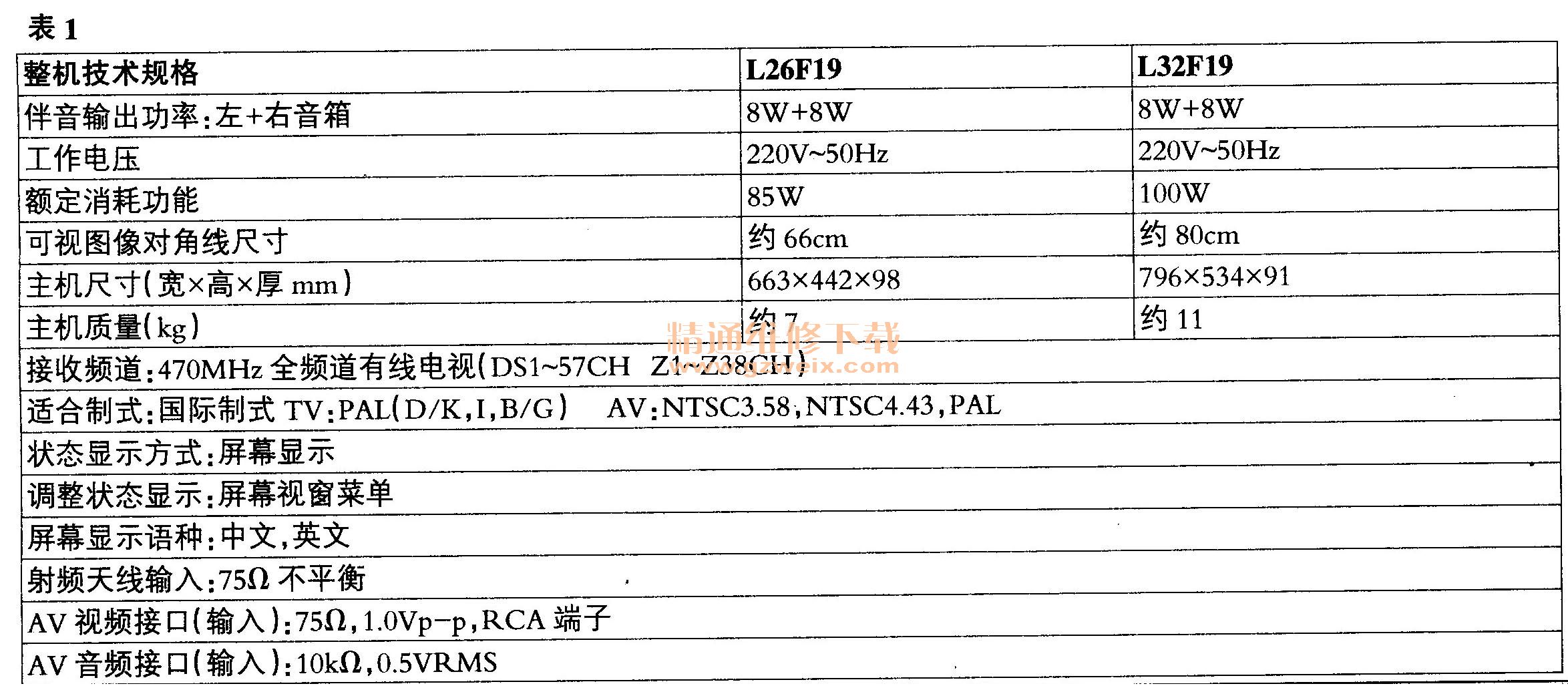

    二、整机技术规格

    三、信号流程框图与主要IC

    四、MS78/MS79系列液晶电视调试说明

    调试菜单分为:工厂调试菜单、研发设计菜单、售后服务菜单和酒店调试菜单。工厂调试菜单供工厂生产、调试时使用。研发设计菜单仅供研发使用,生产时不能随意改动。售后服务菜单显示产品信息。
    1.工厂调试菜单进入方法
    方法一:按遥控“菜单”键进入用户菜单,将光标停在对比度一项上,然后依次按遥控数字键“9+7+3+5”。
    方法二:直接按“回看”键(工厂菜单中FACTORY FAC HOTKEY为ON时有效)。
    注:初次升级后,需要开/关电源一次,确保E2PROM数据正常。

    2.工厂调试菜单各项内容说明
    有些不影响当前生产的选项的功能软件尚未加入,请参照“功能”一项,OK代表可以使用,NG代表此项功能尚不能使用或不正常。
    简单功能:FACTORY MENU(见表3)。


    ADC功能:信号通道的参数调整,见表4。
    WHITE BALANCE功能:色温调试(参考色坐标:X=280,Y=290)见表5。
    3.售后服务菜单
    (1)售后菜单的进入方法
    开机状态,按遥控“菜单”键进入用户菜单,将光标停在对比度一项上,然后依次按遥控数字键“9+7+0+5”,进入售后模式,屏幕显示售后主菜单。菜单内容见表6。
    注:在表3最底端显示液晶屏信息、电源信息、软件虚拟编码和相应更新日期时间。

    五、程序

    1. DEBUG板简介

    工厂生产时会使用到DEBUG板做ISP(在线烧写程序)、白平衡调整等。DEBUG板的主要原理是做TTL电平与232电平之间的转换。DEBUG板需要通过CON1 /CON2供电直流12V。

    MS88机芯专用的DEBUG板PCB板号为40-OOMS18-DBAlX,板上CON5可通过VGA连接线与LCD-TV上面的VGA端口相连【VGA接口的4PIN(RXD) / 11PIN (TXD)为调试串口功能脚】或用S4通过4芯2.0间距排线与主板上的P001相连(此方法连接时须开机芯盖)。连接后可在线烧录程序。
    白平衡调试时,DEBUG板的CON3与白平衡仪相连(调试VGA信源时将VGA信号输入到CONE),VGA连接线连接CON5和LCD TV,输入相应Pattern,选中AUTO TUNE一项后,按“OK”键,自动校准当前调试源的色温,并显示出校准后的参数。

    2.程序的烧录和数据的抄写
    WISP(在系统编程)
    ISP=In System Programming,在系统编程。
    MS799系列机芯的主板软件升级可通过电脑的并口(专用工具,电视端接VGA口)或USB口(专用工具,电视端接主板的插座P202或VGA口)进行ISP。注:其ISP功能仅建议工厂在升级软件时使用。
    台湾MStar公司为我们提供了烧写软件及调试软件等,烧写软件用ISP Tool V4.4.2.1版本,调试软件用MSTVes Toolee V4.016版本。
    (2)生产前IC的烧录和抄写
    生产前需用“ALL-11”型或类似烧写器对IC进行烧录和抄写。
    1)主板软件需用专用工具才能ISP,一般来用在线升级的方式。
    2 )HDMI通道HDCP KEY需用专用工具才能ISP,请在贴板前抄写到主板的U203 (HDCP KEY)中,从地址0x00开始烧写(同时该13 -M24C32 -MNB也是主程序的EEPROM) o HDMI接口支持HDCP,检机时请注意检查其HDCP功能。
    3 )MS799系列机型VGA/HDMI信源的EDID不需要预先烧录。
    3.需抄写软件和数据的元件清单
    需抄写软件IC清单(此处只列出主板上的需抄写IC)见表7。


    注:(1)主板软件升级较多,请注意及时更新为最新版。(2 )HDMI的HDCP KEY是外购软件码。
