实用的定时自动铃声广播系统
来源:本站整理  作者:佚名  2014-04-28 10:04:10

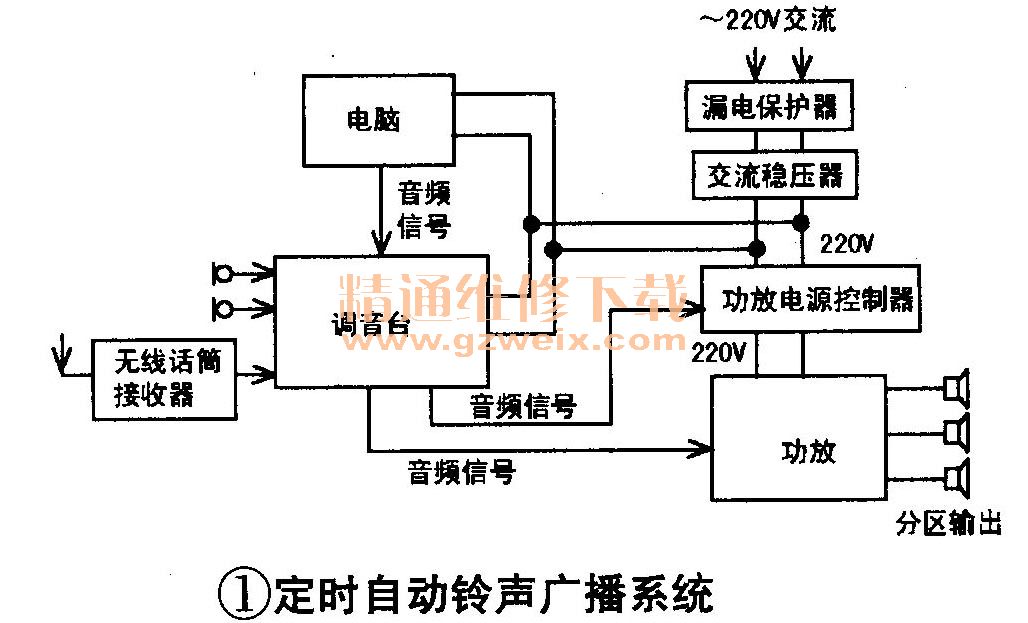

    该系统组成的原理框图如图1所示,它由电脑配合软件完成定时播放功能。调音台完成多路信号的输入调节、分配、混合后,一路音频信号输入到自制的功放电源控制器,控制功放电源有信号时工作,无信号时关闭;另一路信号进入功放,放大后根据需要分区输出。
    该系统所用定时播放软件,笔者选用的是网上免费软件—博青MP3音乐定时播放器,运用时先将下载的MP3格式的铃声和音乐添加到软件的音频库,然后设定播放的时间、曲目,还可以设置为“每天播放”、“周循环”、“节假日停播”等。
其功放电源控制器电路原理图如图2所示。当没有音频信号输入时,V1截止,输出高电平,第一个与非门输出低电平,第二个与非门输出高电平,V2工作,继电器得电,因为触头常闭,对功放不供电;反之,当有音频信号输入时,V1集电极瞬间可能变为低电平,第一个与非门输出高电平,并对C2充电(其维持高电平的时间长短取决于R5、C2的放电时间常数),后一个与非门输出低电平,继电器失电,向功放供电。C2、R5必不可少,否则继电器可能会随声音的有无频繁跳动。当无信号输入一分钟左右时,功放电源自动关闭。

系统连接好后,电脑、调音台始终处于工作状态,调节好各处音量,即可正常工作,临时发布通知也不需要另外调节。本系统可以广泛应用于学校等单位作为上下课铃声,和空余时间的音乐自动播放。
