万用表电流挡引起电压挡指示偏高的故障维修
来源:本站整理  作者:佚名  2010-08-03 09:50:58



  一台沪产50-4型万用裹(无图纸)。最近出现交、直流电压挡测量结果均偏高的现象。

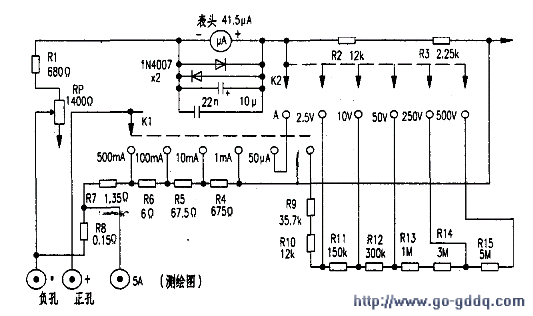

  该表的交、直流电压挡均是建立在41.5μA电流表头的基础上,检查50μA~500mA挡位,发现指示异常偏大,500mA挡的指示较其他低电流挡更离谱(示数特大)。而5A挡能通过大电流,但表针几乎无指示(仅微动)。以上检测说明,5A分流电阻R8(见测绘图)未脱焊,故障可能在5A一500mA挡间。打开表盖,检测发现位于5A~500mA挡之间的500mA分流电阻R7(1.35Ω)已变为403kΩ。仔细观察该电阻,竟是一只1/4W金属膜五色环精密电阻。在此用作500mA的分流。

  假设O.5A电流全部从R7上经过,其消耗功率为:P=R·I2=1.35×(O.52平方)=O.3775(W),l/4W的电阻实在功率太小,明显不符合要求。于是从一报废的500型老式表中拆一只绕线大功率1.35Ω电阻(估计不低于5W)更换RT,经测试。各挡位已经恢复正常。

  笔者分析认为:当R7电阻增大后,在电流挡来说已近乎开路,以R8、R7串联的分流作用近乎消失。以500lnA挡来说,通入正表孔输入的电流途径为:R6→R5→R4→R3→R2→表头→R1→RP→负表孔和正表孔→R7→R8→负表孔。在正常时仅以R7、R8两端取一小部分电流从表头流过,但当R7增大后,与R8串联后的分流功能减小,大部分电流只有通过表头电路,使表头指示猛增。R7增大使得与表头并联的匹配电路失去匹配作用,每个挡位此时都增大了指示值,只有5A挡除外。当R7增大后,又大大降低了流过表头的电流,因在5A挡时被测电流途径为:正表孔→R8→负表孔和5A正表孔→R7→R6→R5→R4→R3→R2→表头→Rl→RP→负表孔。显然R7增大后测5A挡时。表头仅能微动几乎无指示。
