二、启动器
    1．作用

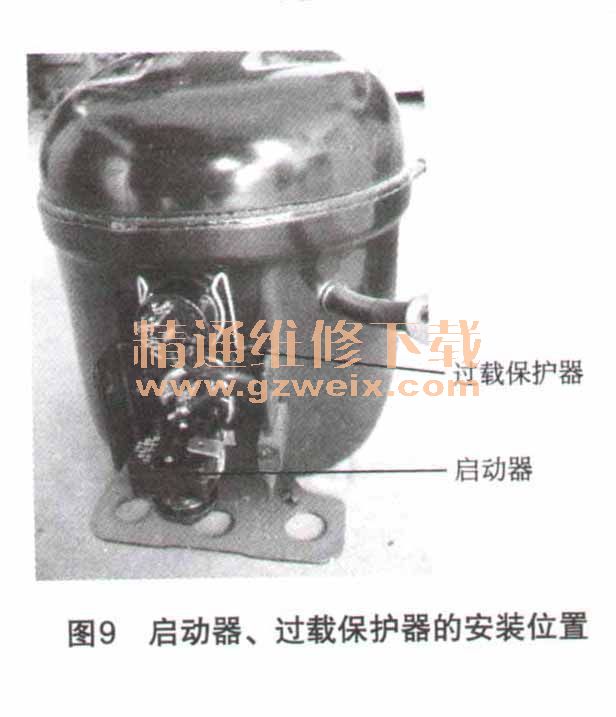

    启动器用于在通电瞬间接通压缩机启动绕组回路，使启动绕组有电流流过，产生与运行绕组方向不同磁场，合成为旋转磁场，使电机转动。待电机转动后，又将电机的启动绕组断开，以便再次启动电机运转。它在压缩机上的安装位置如图9所示。


    2．分类
    电冰箱采用的启动器主要有重锤式启动器、PTC启动器两种。

    3.构成和工作原理
    （1)重锤式启动器

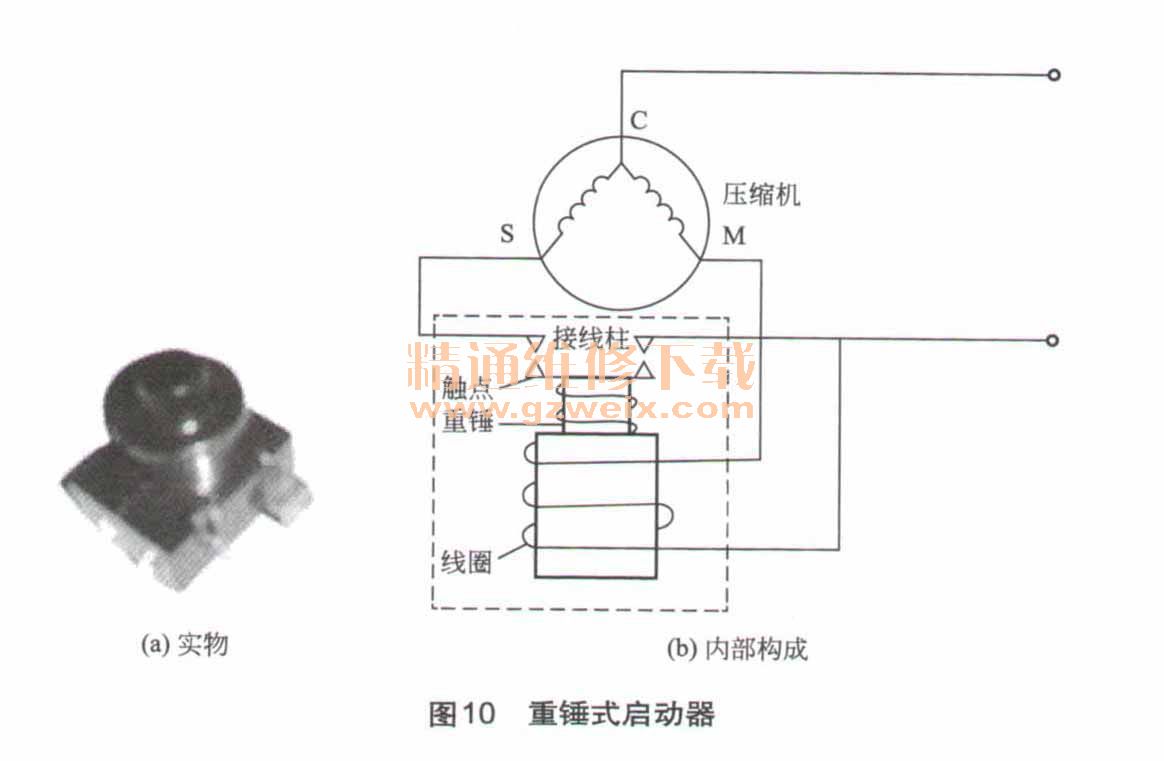

    重锤式启动器的实物外形如图10 （a)接线柱等构成，如图10 （b）所示。

    参见图4-10 （b)，刚接通电源时，启动器的触点是分离，启动绕组（CS绕组）没有供电，压缩机电机无法启动，使流过运行绕组（MC绕组）的电流较大。该大电流使启动器的驱动线圈电产生较大的磁场，将衔铁（重锤）吸起，使触点闭合，为压缩机电机的启动绕组供电，仄缩机电机启动运转。当压缩机运转后，运行电流下降到正常值（1A左右），驱动器驱动线圈产生的磁场减小，衔铁在自身重量和回复（复位）弹簧的作用下复位，切断启动绕组的供电回路，完成启动过程。
    压缩机功率不同，配套使用的重锤式启动器的吸合和释放电流也不同。启动器的吸合和释放电流随压缩机的功率增大而增大。
    （2) PTC式启动器
    虽然重锤式启动器适应范围大，但触点易氧化而接触不良，产生压缩机启动困难或不能启动的故障。为此，新型电冰箱广泛采用PTC式启动器。它的实物外形和内部构成如图11所示。

    实际上PTC式启动器是一个正温度系数的热敏电阻，它的温度低于居里点（110 ℃）时为低阻值状态，阻值仅为10～3 3 Ω , H几乎不随温度变化而变化；当温度高于居里点时，它的电阻值急剧增大，阻值可达儿百千欧甚至几兆欧，相当于开路。
    PTC启动器因无触点，所以启动时不会产生电弧，既不会影响其他用电设备工作，而且安全可靠。另外，启动后的电冰箱停机，需要等启动器内部的热敏电阻的阻值变为“低阻”状态后，才能再次为压缩机提供足够的启动电流，所以启动间隔时间多为5min左右，甚至有的达到7min。
    选用PTC启动器时，应考虑压缩机功率和制冷设备种类。比如，电冰箱PTC启动器的冷态阻值多为16～27Ω，耐压为300V，承受电流为7A，最大维持电流为20mA。而商用电冰柜采用的PTC启动器的冷态阻值多为3 3Ω左右。

    4．典型故障
    启动器损坏后的故障现象主要有三个：第一个是压缩机不能启动，过载保护器动作；第二个是压缩机能够启动，但运转不久就引起过载保护器动作；第三个是有时能够启动，有时不能启动。
    启动器异常引起压缩机不能启动运转，并引起过载保护器动作的故障原因主要是启动器开路；启动器异常引起压缩机能启动，但工作不久，过载保护器就动作的故障原因是启动器短路；启动器异常引起压缩机有时能启动，有时不能启动的故障原因是接触不良。

    5.检测
    （1）重锤启动器的检测
    参见图12，将万用表置于通断测量挡，在启动器正置时，用两个表笔接在它的两个 引线上，阻值应为0，并且蜂鸣器鸣叫，否则说明启动器开路或触点接触不良；将启动器倒置后不仅应听到重锤下坠发出的响声，而民接线端子间的数值应为无穷大，否则说明启动器短路。

    （2) PTC启动器的检测
    下面以阻值为28Ω的PTC启动器为例介绍PTC启动器的测量方法，测量方法一与步骤如图13所示。

    室温状态下，将数字万用表置于200Ω挡，再将万用表的两个表笔插入启动器的插孔内，显示屏显示的数值为28.3 Ω，说明该启动器的阻值为28Ω。确认室温状态下的阻值正常后，为它加热，再用20k或20M挡测量它的阻值应增大为无穷大（显示屏显示O.L），说明它的热敏性能正常。若室温时阻值较正常值大，说明它开路；若室温阻值正常，加热后阳值不能随温度升高而增大到近似开路，说明它的热敏性能下降，需要更换。
    方法与技巧：
    晃动PTC式启动器时，若它内部发出“哗啦”的声音，说明它内部的热敏电阻已破碎。若没有吉音，再通过汀＿量它约冷态、热态阻值进行气断。
