2）双稳态脉冲电磁阀组工作原理

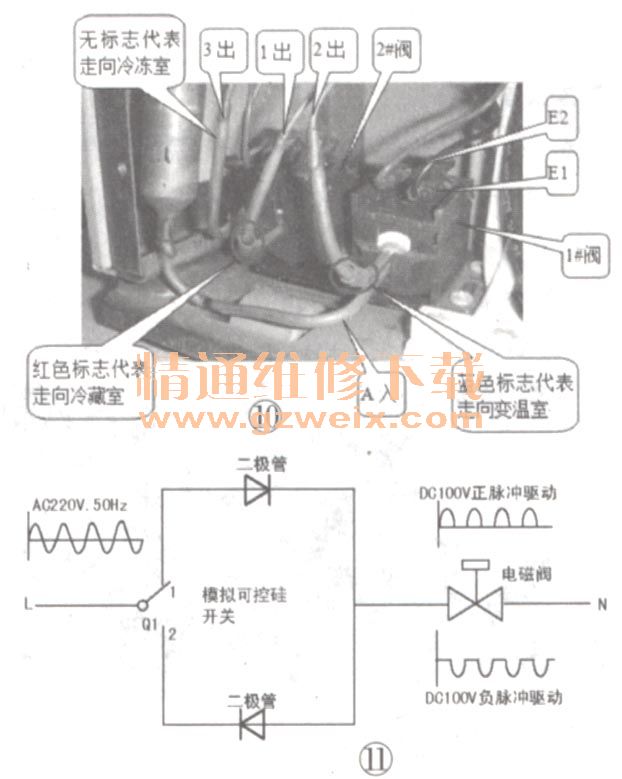

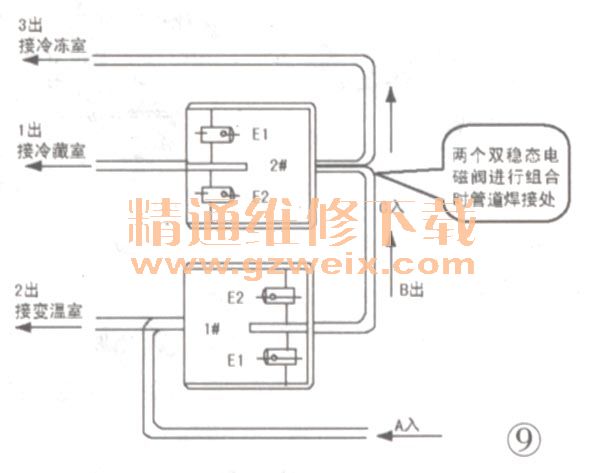

    双稳态脉冲电磁阀组是由两个双稳态脉冲电磁阀通过管路的焊接组合而成，见图9所示，一个脉冲电磁阀能实现两通道（路）的供冷，两个脉冲电磁阀最少能实现有效的三通道的供冷，更好实现冷藏、变温、冷冻室的控制，如图10所示。在管路走向方面，为了使制造安装的人员更好地了解电磁阀的管路出口走向，企业在管路出口使用红、蓝颜色标识（红色标志代表走向冷藏室；蓝色标志代表走向变温室；无标志代表走向冷冻室），便于快速辨清管路的走向功能，避免混淆。

    双稳态电磁阀组，依靠交流电源控制，以4个连续的半脉冲（正脉冲或负脉冲）为最小单位来控制电磁阀的流向，如图11所示，当模拟的可控硅开关Q1与1接通时，经正向二极管后加到电磁阀是正向的四个半波脉冲，相当于此时脉冲电磁阀接线柱E1接正（＋）极，E2接负（－）极（零线）；反之，模拟可控硅开关Q1与2接通时，经反向二极管后加到电磁阀是反向的四个半波脉冲，相当于此时脉冲电磁阀接线柱E1接负（－）极（零线）,E2接正（＋）极（工作状态见表2）。

    注意：电磁阀在换向瞬间（4个脉冲周期）耗电，平时不耗电。
    （5）毛细管：主要起到节流降压作用。
    （6）蒸发器：三个温区三个蒸发器，冷藏室使用的是铝材质的内藏式蒸发器；变温室是铝材质的风冷式蒸发器。由于采用风冷翅片式蒸发器，实现了变温室宽幅变温要求；冷冻室采用丝管式蒸发器表面采用喷涂（塑）处理，工艺美观，保护管路。

    2．制冷工作原理
    扎努西三温智能冰箱制冷分为3路的制冷流程进行控制：第1路：变温室＋冷冻室制冷循环；第2路：冷冻室制冷循环；第3路：冷藏室＋冷冻室制冷循环。每一路的制冷循环是依赖各室的温度传感器检测到的温度数据送入CPU处理，从而通过驱动电路控制双稳态电磁阀的工作状态，实现不同的制冷循环和智能控制。

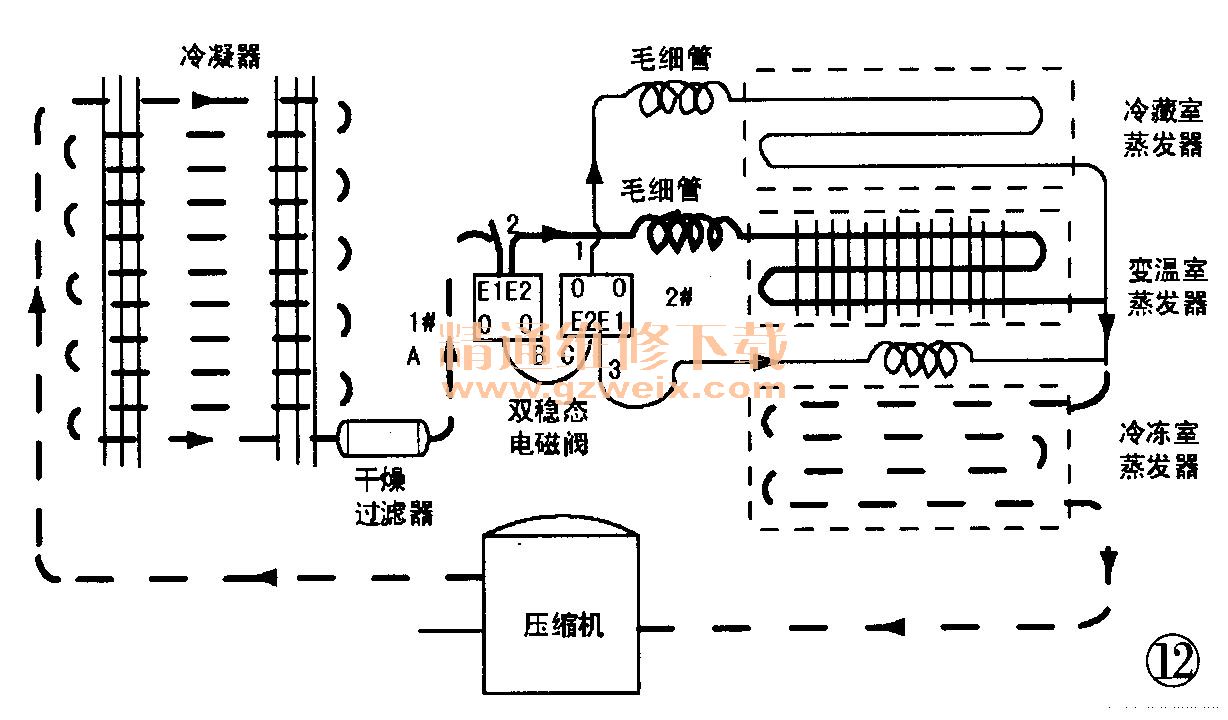

    （1）变温室＋冷冻室制冷工作原理
    压缩机→门防露管→冷凝器→干燥过滤器→双稳态脉冲电磁阀,1#阀A与2口接通（1#阀E1: +,E2：－；管路A入口与2出口变温室接通；2#阀C与3口通，由于1#阀已A与2口通，所以C与3口通已不能与入口有相关的联系，不能构成制冷剂循环）→变温室毛细管→变温室风冷蒸发器冷冻室丝管式蒸发器→压缩机吸气口，构成制冷循环（见图12虚线加粗部分）。

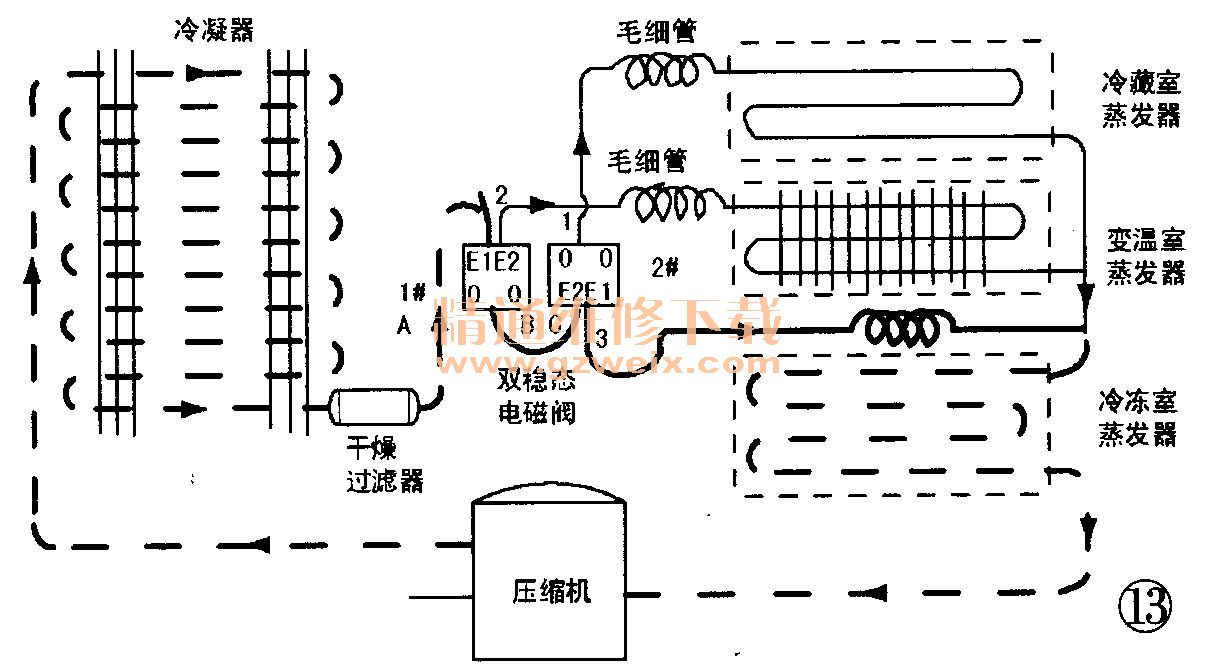

    （2）冷冻室制冷工作原理
    压缩机→门防露管→冷凝器→干燥过滤器→双稳态脉冲电磁阀,1#阀A与B口通，2#阀C与3口通（1#阀E1：－；E2:+；管路A入口与B口接通；2＃阀E1:+;E2：－；C与3通）→冷冻室毛细管→冷冻室丝管式蒸发器→压缩机吸气口，构成制冷循环（见图13虚线加粗部分）。

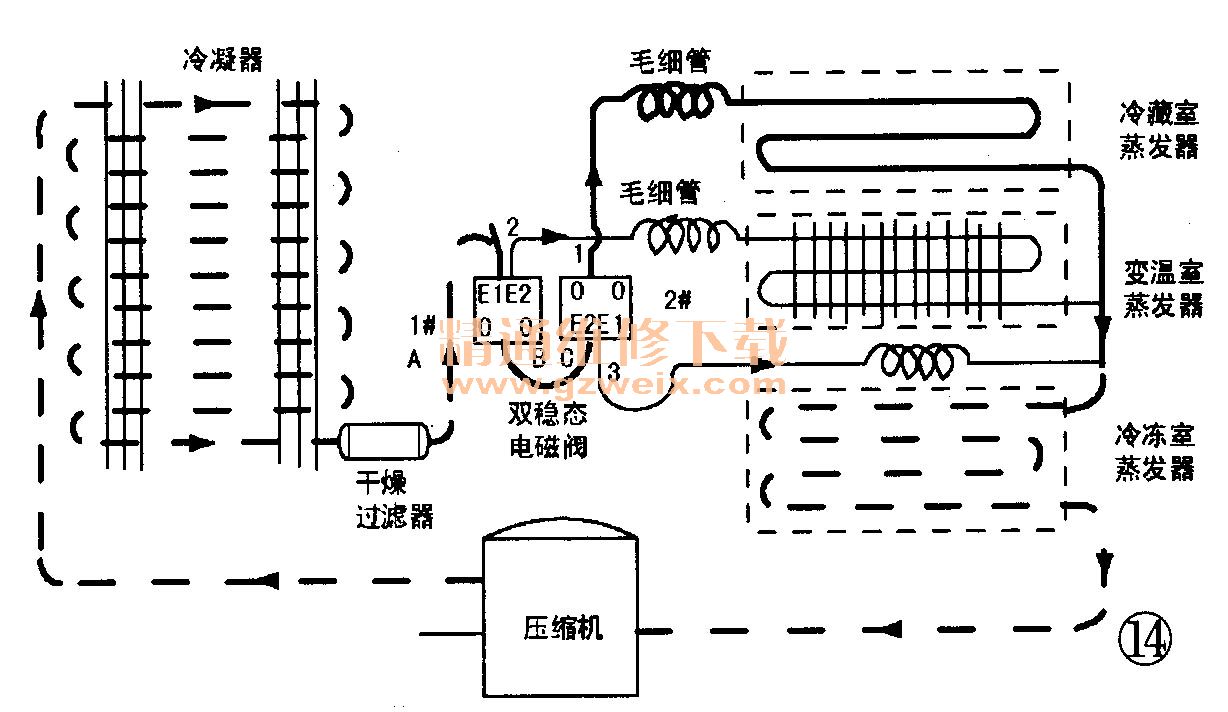

    （3）冷藏室＋冷冻室制冷工作原理

    压缩机→门防露管→冷凝器→干燥过滤器。双稳态脉冲电磁阀,1#阀A与B口通，2#阀C与1口通（1#阀E1：－，E2：十；管路A入口与B口接通；2#阀E1：－，E2;+;C与1口通）→冷藏室毛细管→冷藏室蒸发器→冷冻室丝管式蒸发器→压缩机吸气口，构成制冷循环（见图14虚线加粗部分）。
