三星WF17/18系列变频洗衣机包括WF1700X、1800X、1702X、1802X、1704X、1708X、1808X等型号。其电源电路由主电源、辅助电源、固定和受控3.3V稳压电源及待机控制电路等构成。工作原理框图如图1所示，其中实线箭头为供电方向，虚线箭头为控制信号流向。


    一、电路原理简介
    1.辅助电源电路
  如图2所示，它是一个以电源芯片IC13LNK623PG）为核心构成的变压器SW-TRAMS祸合并联型开关电源电路，IC13各脚功能如表1所示。D10、R61、R52、C29用以限制尖峰脉冲幅度，保护IC13内部开关管。D16、CE7、R204、C36为IC13的②脚提供工作电压，R62、R206、R181为稳压反馈信号取样电阻。开关变压器SW-TRAMS次级产生两组直流电压输出，其中的＋15V-IS专为继电器RY15（工作电压12V）供电，而＋5V-IS则为固定和受控3.3V稳压电源、待机控制电路及操作微处理器供电。

    2．固定和受控3.3V稳压电路

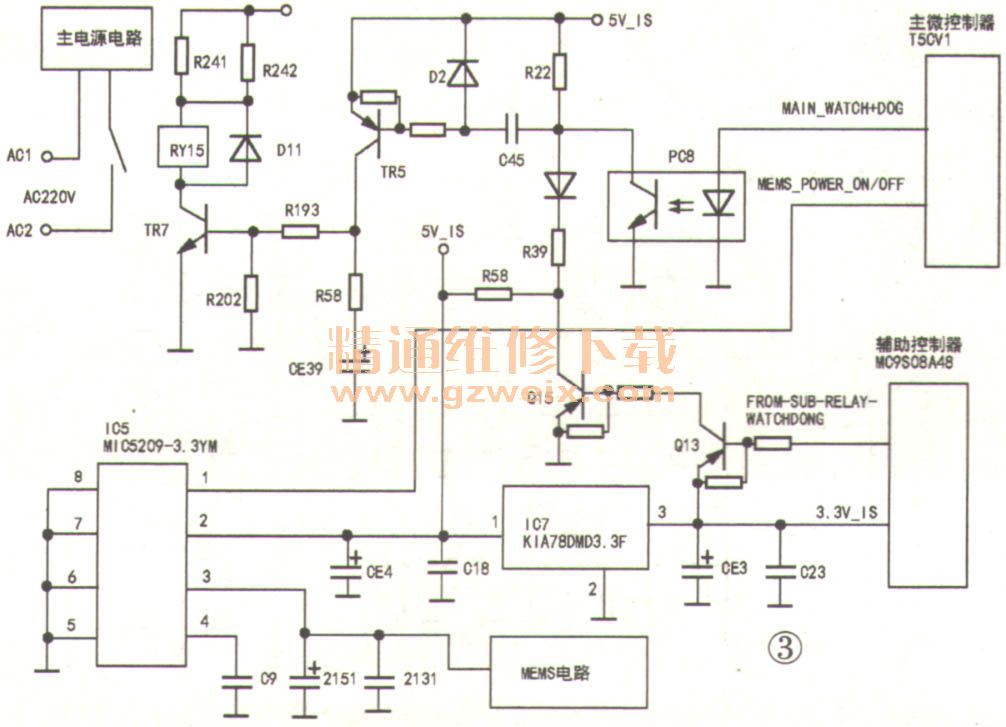

    如图3（下半部分）所示，辅助电源输出的5V-IS电压经CE4、C18滤波、消噪后分成两路：一路经普通三端固定稳压器IC7 （KIA78DM3.3F）稳定为3.3V，再由CE3、C23滤波后为辅助微处理器MC9S08A48供电，另一路则加至受控稳压器IC5（MIC5209-3.3YM）的②脚，只有主微控制器T5CV1输出的电源控制信号MEMS-POWER-ON/OFF为开机（ON）信号加至IC5的①脚时，其③脚才输出3.3V-MEMS电压，控制MEMS电路工作，否则MEMS电路无3.3V电源不工作。2151、2131为输出滤波电容。
