美菱XQB80-9858全自动波粉变频洗衣机电路特点与故障代码查询
来源:家电维修  作者:佚名  2016-10-13 08:15:55

    变频洗衣机是通过变频技术改变供电频率,它通过对供电频率的转换来实现电动机运转速度的自动调节,通过改变交流电频率的方式实现交直流电的控制。随着变频技术在洗衣机上的应用,与定频的洗衣机相比,其优势逐渐凸显:
    1.提高洗衣效果。通过变频调速实现洗涤、脱水速度无级可调,针对不同衣物的质地确定不同的洗涤脱水速度。在洗涤桶和波轮低速转动时能产生大转矩。
    2.节能增效。变频电机效率高,比普通电机的效率高30%以上,节约能源。
    3.提高脱水运转速度,缩短洗衣时间,且脱水率更高。
    全自动变频洗衣机有两大关键部件:DD直驱变频电机和变频驱动器。
    DD直驱变频电机是直流变频直接驱动式电机,即电机在驱动负载时,不需经过传动装置(如传动皮带等),直接与离合器装配进行驱动。这种方式省去了传动皮带等传动设备,而这些传动部件恰恰是故障率较高的部件。
    DD直驱变频电机主要由定子铁芯、转子铁芯、编码盘、机架、向心轴承等组成,如图1、2所示,其向心轴承可承受一定的轴向力,使电动机稳定地旋转。定子铁芯部分由永磁铁和线圈绕组组成,永磁铁产生的磁场回路和线圈绕组产生的磁场回路产生磁力,并作用于齿隙,使转子沿着齿隙的磁场方向旋转。

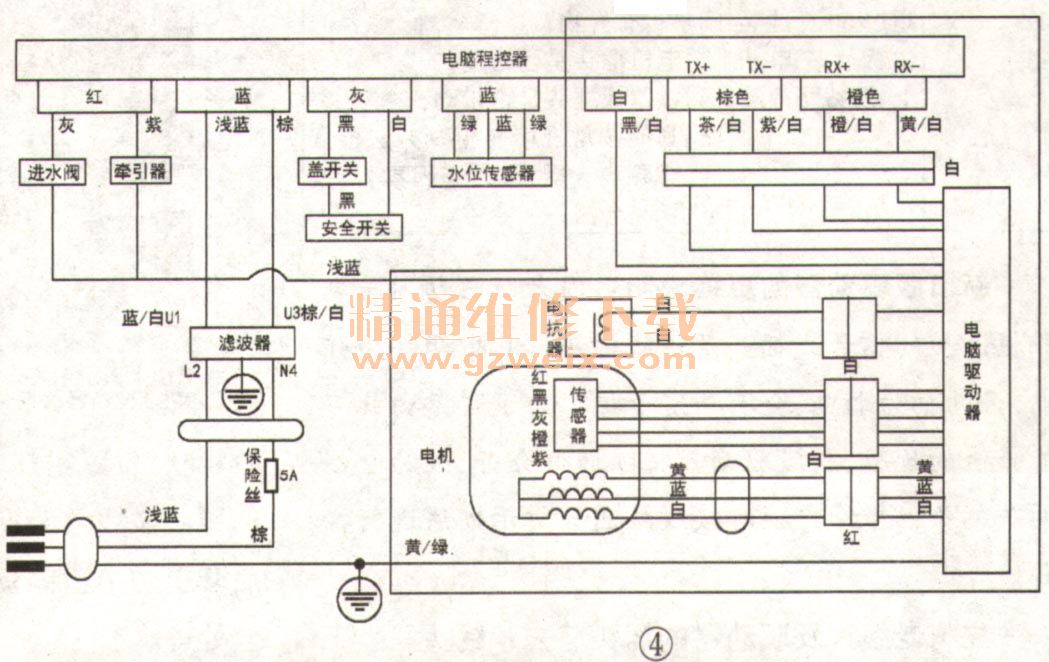

    变频驱动器:能够对电压、电流检测,配合霍尔板进行电机定位检测及电机速度检测,并根据检测结果对电机进行相应驱动,该器件实物如图3所示。美菱XQB80-9858全自动变频洗衣机驱动器与电脑板的通信主要由电脑板上棕色双插(TX:通信输出)、橙色双插(RX:通信输入)、线束上四线扁插连接完成,如图4所示,其故障代码与处理方法如表1所示。
