一台三洋XQG60-LG32CS滚筒洗衣机，脱水时内桶慢转几圈后，面板显示“EH4”，再次启动后，故障依旧。
    查阅此款机故障代码，得知“EH4”表示电流检测异常。
    此机属于中档滚筒洗衣机，采用串激电动机。该类电机内含转速检测线圈，提供电机的转速信号，送给主板上的CPU的检测端，用于控制电机转速，或者在电机转速异常时发出报警指令。分析认为此故障既可能是主板不良，也有可能是电机异常。
    串激电机接线端子多达8个，只有先了解其端子作用，才能检测电机是否正常。先拆下背部的主控板，并记录下各连接头的位置，以便恢复。

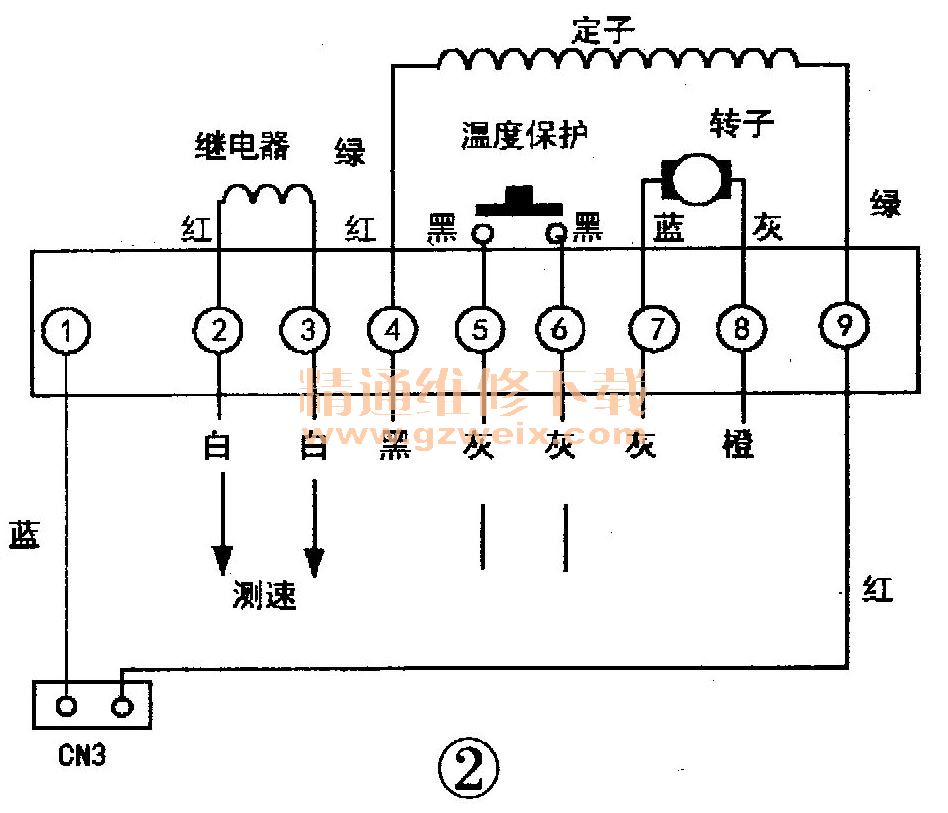

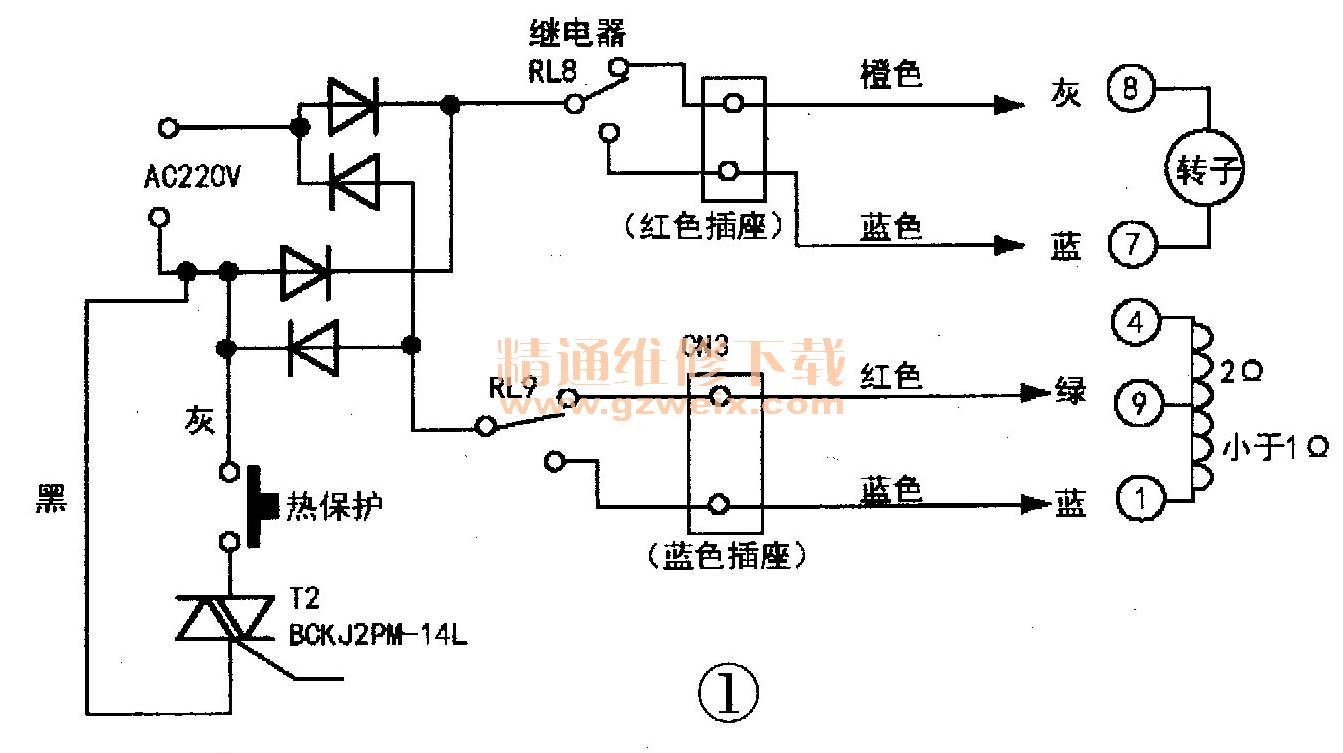

    小心撬开主板上的封胶，根据线路走向实绘出相关电路如图1所示。此机所用电动机型号为UMT4502.01，接线端子如图2所示。将220V市电接在电机的④、⑦端子上，并短接⑧、⑨端子，电机顺时针高速旋转；将220V市电接④、⑧端子，短接⑦、⑨端子，电机逆时针高速旋转，由此判断电机基本正常。

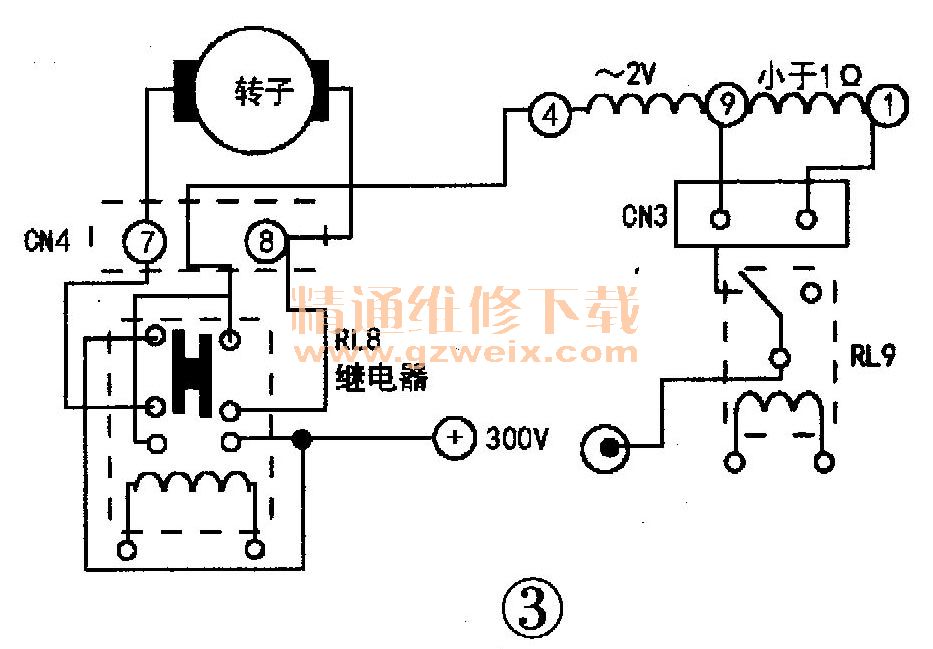

    从图1可知，整流桥输出＋300V电压，经过继电器R.L8进行电动机正反转控制，如图3所示。另外，加在桥堆上的电压经双向可控硅T2（BCR12PM-14L）控制，即电机速度是可调控的。拆下T2检查，正常。代换继电器RL8后故障排除。

    提示：串激电机的接线端子较多，实质上是转子、定子串联工作，其等效电路如图4所示。除供电端外，其他端子是转速检测、温度保护端子。
