五、DDM离合器简介
    1．组成结构

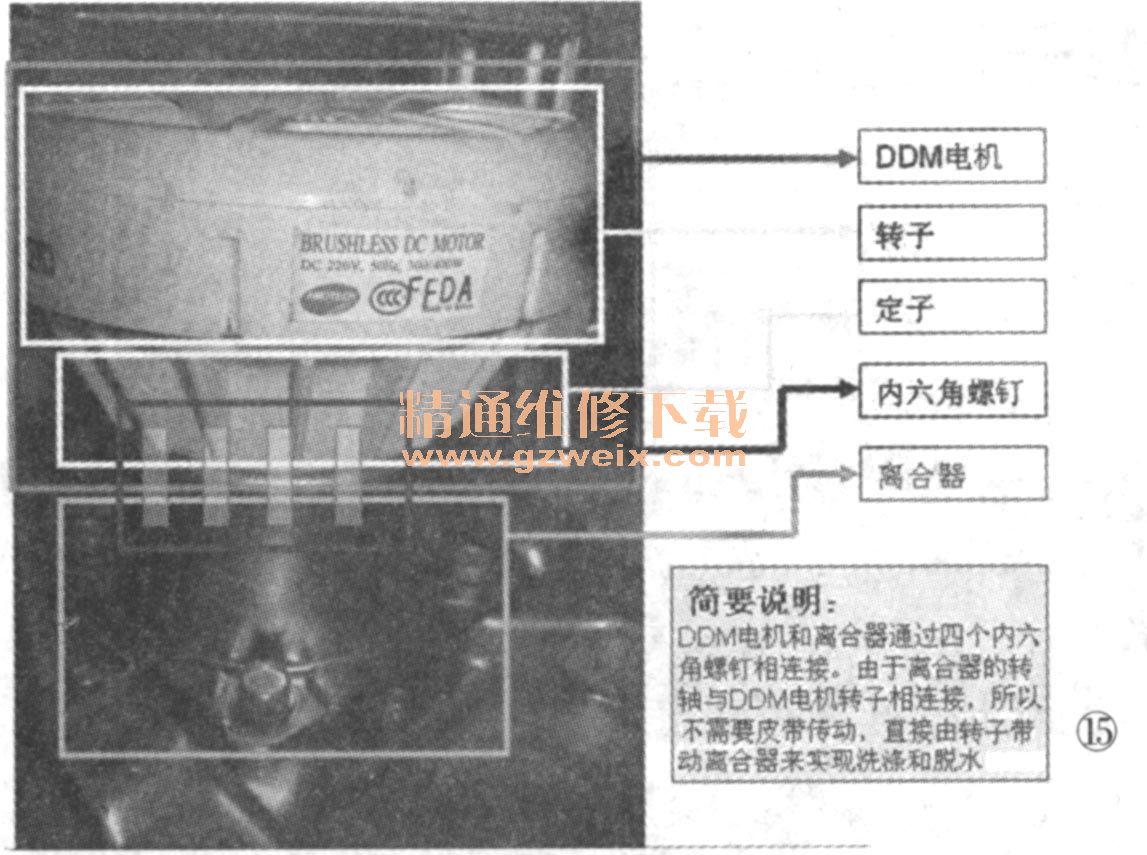

    DDM是直接驱动式电机的简称，又称直驱电机，是指用电机直接驱动负载，无需传动装置。DDM离合器是指采用直驱电机的离合器，如图15所示，电机直接安装在离合器壳体上，无传动皮带。

    由于该类离合器无传动皮带，因此整机可靠性与传动效率较高。加之，电机与离合器均安装在桶中轴线上，则洗衣机运转时更加平稳，噪音小，省电。
    值得一提的是，在该类离合器中，拨叉打开距离受到限制，如图16所示。安装时，需控制好连接件与拨杆的初始距离。

    2．常见故障检修
    故障现象1：洗涤和脱水时有摩擦声。
    分析检修：该故障的常见原因是定子与转子之间的间隙不均匀，如图17所示，严重时转子已和定子相接触，从而发出摩擦声。

    实修时，可在空隙较大一侧的电机定子下方与壳体接触处，垫上0.2mm～0.4mm的垫片，如图18所示，尽可能使电机的定子与转子间的间隙均匀。

    故障现象2：脱水时，离合器中有异响。
    分析检修：该故障的常见原因是拨叉与棘轮未完全分开，如图19所示。实修时，先调节螺钉与拨杆间的间隙，如图20所示，将调节螺钉压住拨杆并锁紧，然后在脱水状态下观察拨叉与棘轮是否分开。若仍未完全分开，则减小拨杆与连接板之间的距离，直至拨叉与棘轮完全分开，如图21所示。
