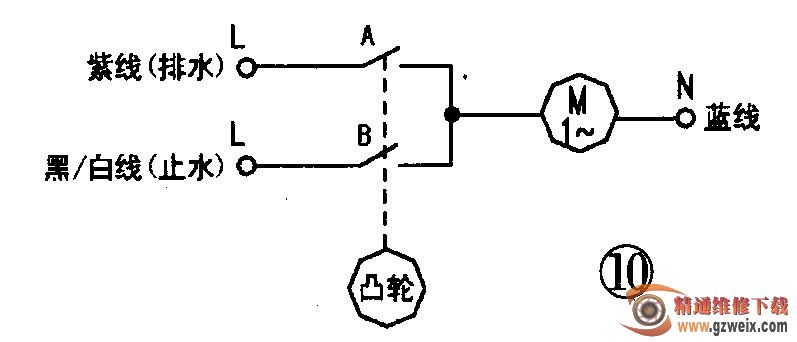

电动一体阀的作用是在洗衣机洗涤时停止排水（简称止水），脱水或排水时打开阀门排水，其控制简图如图10所示。在将紫线（排水）和蓝线之间加上额定电压（AC220V/50Hz）15s后，运转凸轮开始运转，运转到A位置时会停下来，此时是排水位置，将阀体打开，开始排水；如果在黑／白线和蓝线之间加上额定电压15s后，运转凸轮开始运转，运转到B位置时停下来，此时是止水位置，将阀体关闭，开始止水，桶中的水不会排掉。



    【提示】当将凸轮选择在排水位置时，给紫线和蓝线间加电，电机不运转；同样，在止水位置时，给黑／白线和蓝线加电，电机也不会运转。



实修中若发现电动一体阀在加电后凸轮一直运转，则表明其内部的触点已烧蚀，一直处于闭合状态，此时需整体换新；若加电后凸轮一直不运转，则先检查加在电动一体阀上的电压是否正常，再检查其内部的两组触点是否损坏。
