滚筒式洗衣机洗涤时采用滚筒双向间歇运转的方式。滚筒式电动洗衣机由电动程控器的快轴触点控制实现。洗涤时滚筒只单向间歇转动，是有的快轴触点不接通或电机一根导线不接通所致。
　　

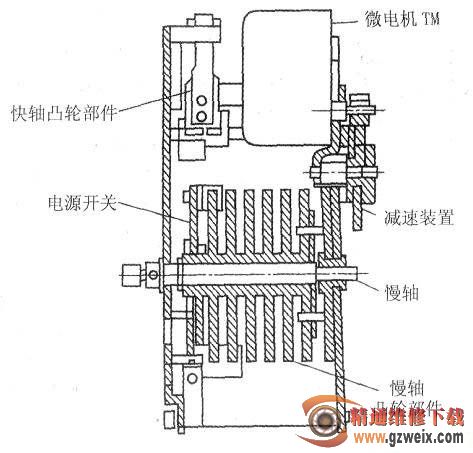

　　电动程控器结构如下图所示。它是以一只5w、16极永磁单相罩极同步电机(MT)为动力，通过齿轮减速机构带动一根快轴和一根慢轴（即高速凸轮轴和低速凸轮轴）运转。快轴和慢轴上均设有若干个凸轮，凸轮在旋转过程中控制触点开／关中间簧片动作，进而控制簧片上的触点闭合和断开，构成各种运转过程的电路，使电器负载部件按程序通断，完成洗衣机的各程序的全部运转过程。这方面的控制作用和波轮式洗衣机电动程控器的控制作用完全相同。

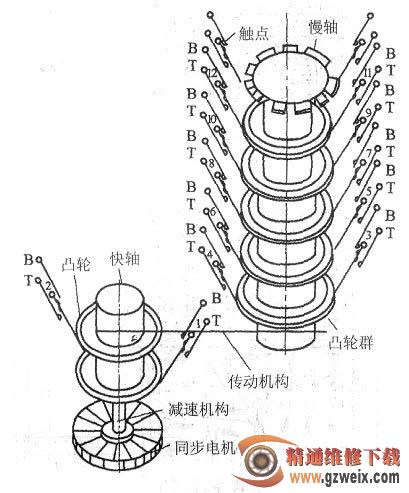

下图是滚筒式全自动洗衣机电动程控器凸轮示意图。
　　
　　在同步电机(TM)驱动下，首先通过较少级数齿轮变速后，带动快轴匀速逆时针方向转动，快轴上有两片（或三、四片）凸轮分别控制两组触点，即触点开关1和2，凸轮l和2的圆周上有几段相同的轮廓，凸轮在旋转过程中，控制触点周而复始地通断，分别控制电机正、反转和转停周期（即轻柔洗和标准洗）。快轴若有四片凸轮，还控制间歇进水和间歇排水，快轴又经三级齿轮减速后，带动慢轴转动。但慢轴不是匀速转动，而是受中间一级棘轮控制，按设定的时间，一格一格地跳动，在一周内共跳动60格。慢轴上的凸轮在转动过程中，控制各触点开关的通／断，完成洗衣机的逻辑控制。慢轴上共有12个凸轮（有的程控器的凸轮数量超过12个）。触点开关中的公共触点（动触点）受凸轮控制，触点编号是1、2、3……靠近凸轮的静触点用B表示；1B、2B、3B……最外侧的静触点用T表示：
　　
　　1T、2T、3T…．为简化起见，称快轴上的各凸轮和触点为快轴，称慢轴上的各凸轮和触点（凸轮群组）为慢轴。显然，只要程控器的同步电机(MT)运转，快轴和慢轴就转动。慢轴每跳动一格，其所控制触点的通断状态就变化一次。

程控器的形状有方形和扁形两种。两种程控器的外形结构如下图所示。两种程控器的内部结构大同小异，只是触点编号不同，程序内容有一定差异。同一型号的洗衣机既可采用方形程控器，也可采用扁形程控器。
　　
　　小鸭滚筒式洗衣机采用的1284型程控器为方形，在早期产品上采用，典型产品是TEMA832;9171型程控器为扁形，典型产品是XQG50-156:1216型和1300型程控器也为扁形，典型产品是xoGs0-1091和XQG50-1092。
　　
　　1284型程控器的快轴触点有1-1T、1B和2-2T、2B两组，两组触点都接入洗涤电机控制电路；9171型程控器的快轴触点有48-41、42和48-44及45-43共三组，前三组接入洗涤电机控制电路，后一组接入强制进水电路。

洗涤有标准洗和轻柔洗，它们的运转周期相同，但运转时间不同，运转周期和时间是由快轴触点来控制的。标准洗时，触点组2-2T、2B(或48-41、42)接入电路，其通／断周期如下图所示，即通7.5s、断7.5s。故洗涤电机的运转周期是正转7.5s、停7.5s，反转7.5s、停7.5S。
　　
　　轻柔洗时，将快轴触点2-2T、2B和1-1B(或48-41、42和48-44)同时接入电路，1-1B的通／断周期是通4s、断11s，两组快轴触点相互配合（见下图所示）。使电路以通4s、断1ls的周期通断，洗涤电机的运转周期是正转4s、停11s，反转4s、停11s。
　　
　　根据上述分析可知，当快轴触点不能正常接通时，将产生的洗涤故障现象是：
　　
　　(1)标准洗时，当2-2T、2B有一个触点不接通时，洗涤只能单向转，转动周期是转7.5s、停22.5s。
　　
　　(2)轻柔洗时，若1-1B不接通，则电机始终不转；若1-1B接通而2-2T、2B有一个触点不接通，洗涤只能单向转，转动周期是转4s、停26S。
