多联机的原理、安装与维修(三)
来源:家电维修  作者:佚名  2017-09-23 10:13:11

   (2)嵌入式风管机的安装
    嵌入式风管机是目前多联机内机中使用广泛的一种内机类型,其采用暗装方式,仅露出风百叶与回风栅,便于配合房间的装饰与隐藏工程的需要。
    涉及到纸板摆位、划线、打孔与四面出风天井机相同的部分,此处不再赘述。笔者主要描述其安装的一些基本要求与规范,便于工程技术人员参考。

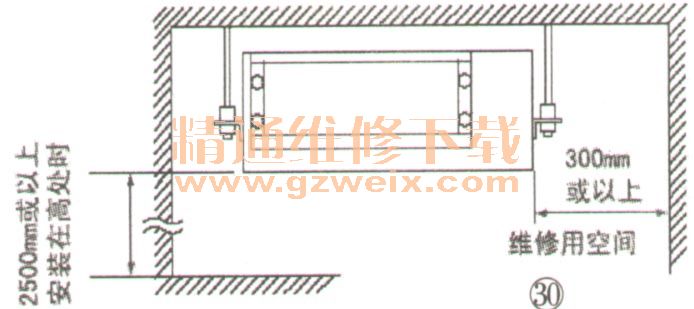

    低静压内机的安装高度尽量不要超过3m,接线、接管侧预留最少300mm及以上的空间,如图30所示,否则容易导致制暖时效果变差以及维修困难的现象。

    吸气口和送风口没有障碍物,而且附近1m范围内无高频仪器、设备、电器等。
    一般嵌入式风管机可以改变下回风和后回风的方式,通过选择在机子底部或后部安装挡板即可实现。

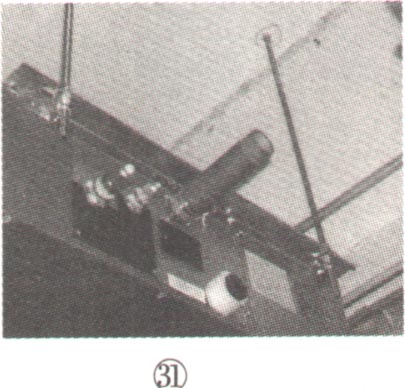

    安装内机时一般采用M10丝杆与顶爆或爆炸三件套在天花板紧固,机子上侧采用垫片加螺母紧固,下侧用垫片和双螺母进行锁紧,如图31所示。

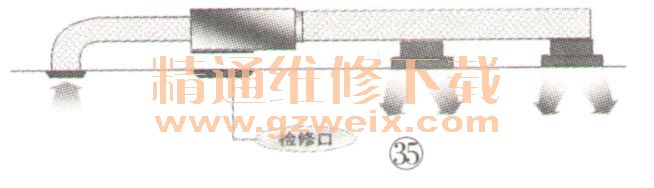

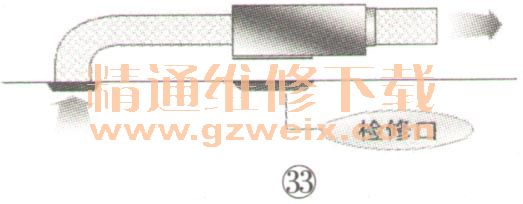

    该类型的机子主要以侧送下回、侧送后回、顶送下回、顶送后回的模式较多,如图32~35所示,在安装时要结合建筑、装饰风格以及安装要求来确定。







    关于检修口,如果采用下回风的机子一般开大回风口来替代检修口,即天花板回风方式,宽度方向开口尺寸在300mm左右,长度方向需要结合机子的型号、规格参数来确定;如果采用后回风方式一般需要在内机接管、接线口附近建议开450mm×450mm的检修口,经过多项工程的实践,该开口尺寸不宜太小,否则一旦需要调试或维修时,开口太小会阻碍维修人员的工作。
