例22  海信KFR-3601GW/BP空调器能开机但室内/外机均不启动
    故障分析  能开机，说明室内CPU具有接收处理用户的能力，整机不启动，可能是存储器损坏，不能对CPU提供整机的运行参数。
    故障检修  在测存储器93C46的8脚+5V工作电压正常，查外接电阻正常时，更换存储器93C46后，空调器恢复正常工作。
    例23  海信KFR-28GW/BP变频机压缩机不转，外风扇运转
    故障分析  可能是压缩机问题，也可能是变频模块及驱动板损坏，还有可能是CPU无压缩机控制信号输出，这又涉及室外所有温度、电压、电流检测电路和存储器电路。

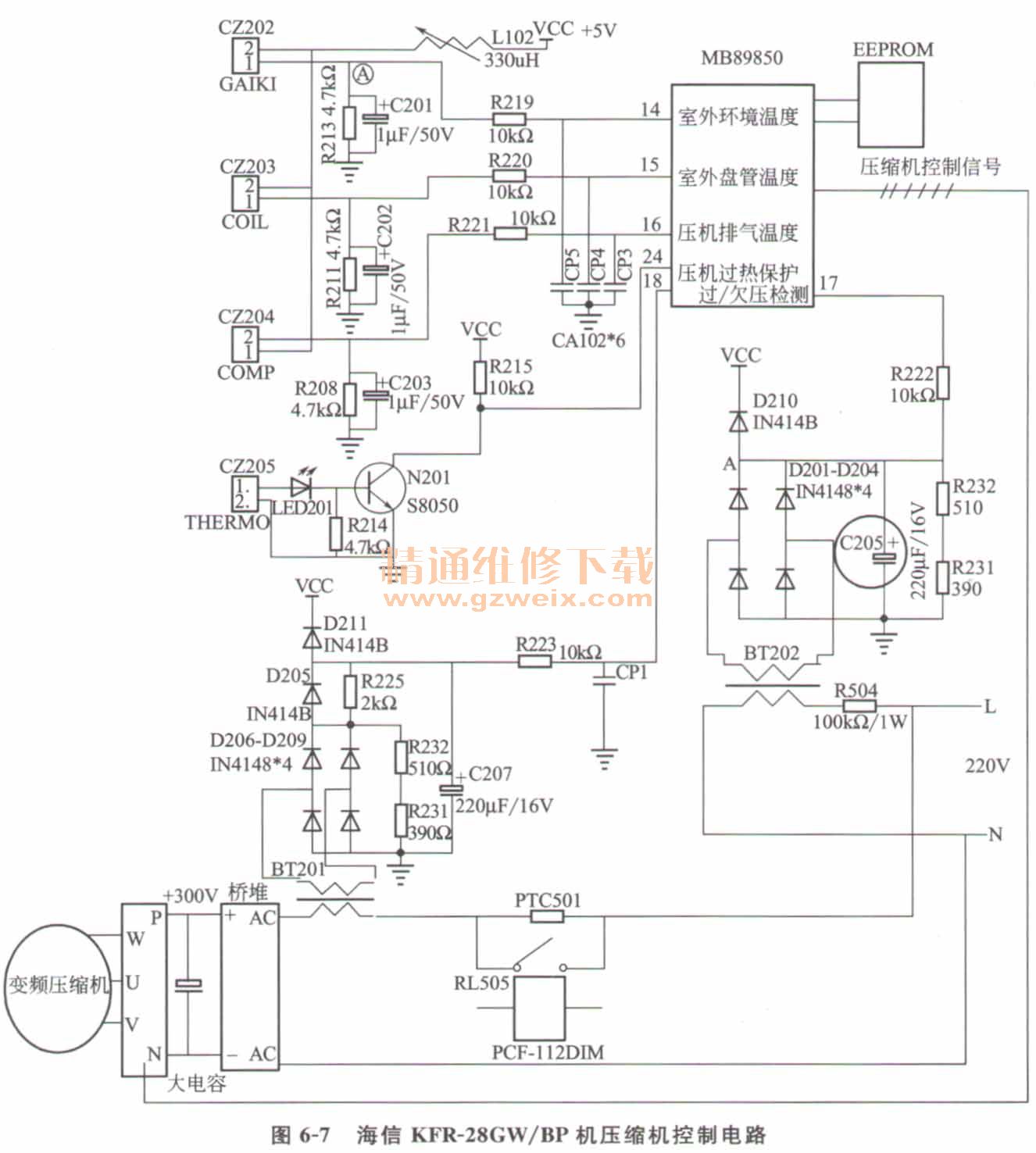

    故障检修  如图6-7所示，先用电阻法测压缩机三端子电阻相同，变频模块的W、U、V输出端对P和N之间电阻，符合二极管特性，属于正常；比较室外环境温度传感器、外盘管温度传感器、压缩机排气管温度传感器阻值基本相同，测压缩机壳顶温控器接通值为0Ω，测电压检测互感器BT201、电流检测互感器BT201无开路和短路现象。

    改用电压法，测压缩机的三端子之间电压为0V，测变频模块的P脚、N脚之间为+300V正常值。测室外环境温度传感器、外盘管温度传感器、压缩机排气管温度传感器两端之间电压均为3V，属于正常。测CPU的17脚过/欠压检测端，发现为2. 8V，高于过压保护值2. 7V，经查为R231阻值变大，更换后，空调器恢复正常工作。
    例24  海信KFR-50LW/26VBP机压缩机不转，风机运转，自检为传感器故障
    故障分析  故障自诊断室外机指示灯显示为“亮、亮、灭”，属干传感器故障。
    故障检修  如图6-8所示，依次测CN9压缩机排气管温度传感器、CN10外盘管温度传感器、CN12室外环境温度传感器、CN15压缩机过热保护器插头两脚之间电压，均为0V，正常时均为2. 5V左右（受室外环境温度影响），怀疑温度检测电路中的供电滤波电感L7开路，经查确实开路，更换后，空调器恢复正常工作。
