例14  海信KFR-60LW/39BP机室内机转、室外机通电无反映

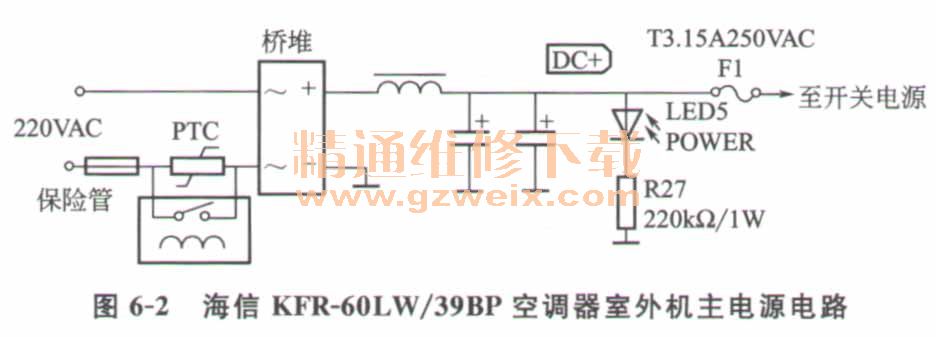

    故障分析  如图6-2所示，LED2电源指示灯不亮是室外机无通电反映之一，这说明室外机主电源无+300V输出。

    故障检修测外机有220VAC，观察室外保险管正常，测桥堆+、一极之间无直流电压输出，测～、～输人端之间无220VAC交流电压输人，经查为PTC开路，导致主电源不工作。更换后，空调器恢复正常工作。
    例15  海信KFR-3602GW/BP机室外机不运转，仅电源灯亮

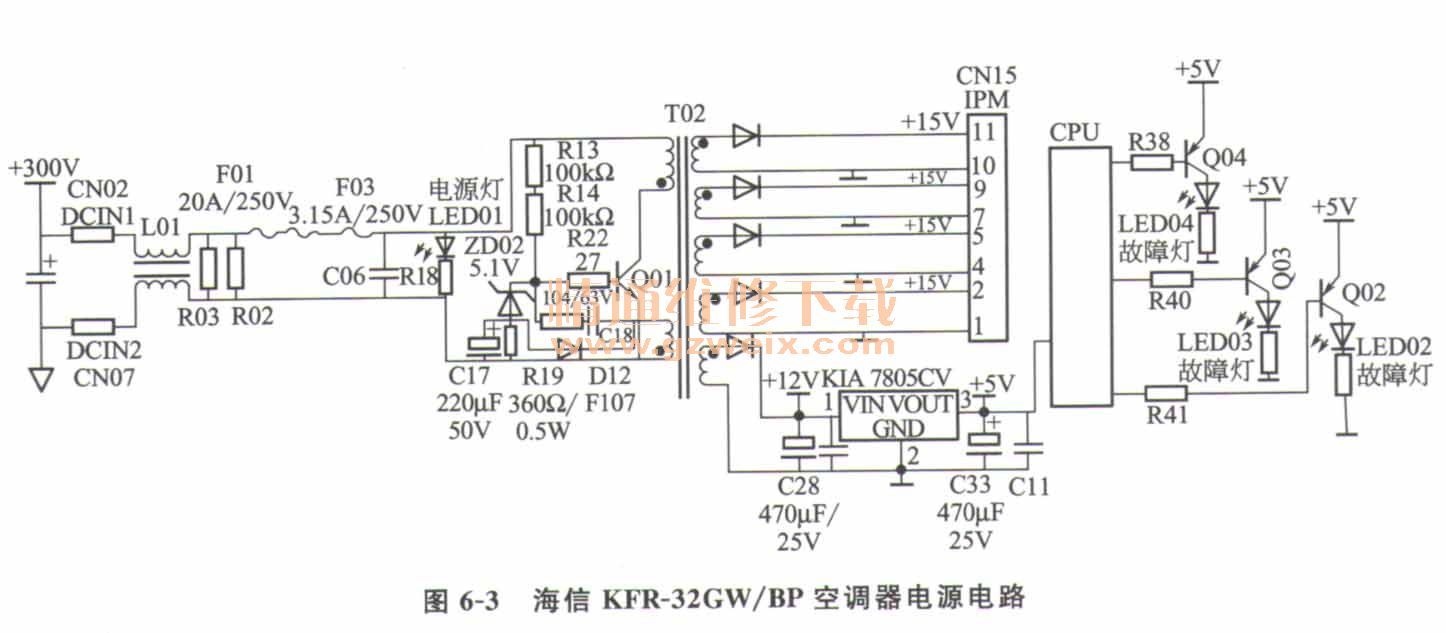

    故障分析  如图6-3所示，该机的电源灯LED1用于指示+300V电源，据此分析，该机的主电源有输出，室外机也肯定输人了220VAC，室外机不运转的原因是室外电脑板没有启动工作，需检查室外CPU的+5V等工作条件。

    故障检修  先测7805三端稳压器的3脚+5V输出对2脚地之间的电压，为0V。继续测1脚+12V、插头CN12的11脚+15V电源确定检修方向。
    1.如果+12V正常值，故障在+5V稳压电路。可脱开7805的3脚测其空脚电压，若仍为0V是7805损坏，若上升到+5V时，是后级负载中的C11、C33、CPU击穿。
    2.如果＋12V、 +15V电源一直为0V，是T02左侧的振荡电路没有振荡，一般是R13、R14 （100kΩ）启动电阻开路或阻值变大、ZD02击穿（Q01的基极电压为0V或低于0. 6V），个别是T02的反馈绕组（11、10）、振荡电容C18、振荡电阻R20、放电二极管D12开焊（此时，Q01的基极为0. 7V） 。
    3.如果+12V电源低于8V，但+15V正常，是+12V整流输出电路有问题，如D17整流管阻值变大、C28滤波电容漏电或失效。
    4.如果+12V、+15V输出电压均低，在分析低的比例基本相同时，一般稳压部分出现故障，应先更换C17（易出现性能变差，万用表测量仍正常），再查ZD02、R19；在分析某个低的比例大时，一般这路整流输出电路有漏电现象，如+12V低，一般是C28漏电。
    5.+12V、+15V仅在开机瞬间有微小电压，是开关电源先振荡后因过流或过压停振，在拔掉插头CN15再测仍如此时，先查D17～D21整流管及所接的电容是否击穿或漏电，其次检查稳压电路中C17、R19、ZD02。
    本机测＋12V、+15V时结果一直为0V，判断开关电源没振荡。继续测Q01的C极为+300V, B极为0V，是开关电源不具备振荡条件表现，拔掉电源插头，继续测Q01的C极电压（已对大电容放电）逐渐下降到0V时，测R13、R14启动电阻，发现R13阻值变大，更换R13后，+5V恢复正常，进一步试机，空调器正常工作。
