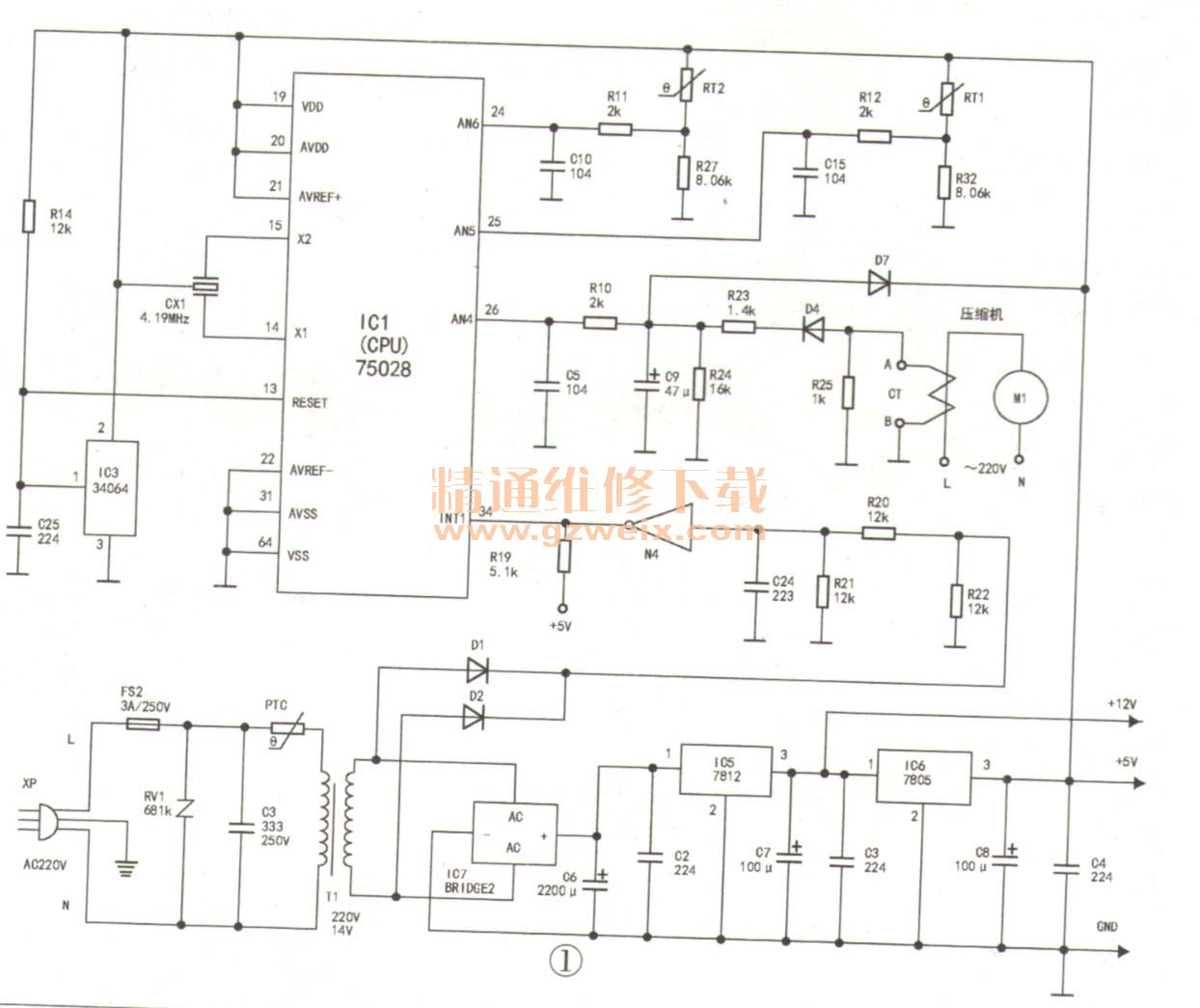

该型空调压缩机不工作是多发故障，故障原因较多，大致可分为两类：一是整机不工作，上电后无任何显示，故障部位在供电电源、复位控制、时钟振荡及CPU芯片；二是上电后有显示或有蜂鸣器提示音，故障部位在遥控电路、过零检测、温度测量、过流保护及压缩机驱动控制电路。相关电路见图1。

    1．电源电路
    电源电路主要作用是为控制电路提供＋5V和＋12V直流电压。220V交流市电由电源插头XP引入，经电流保险FS2（3A/250V），超压及错相保护压敏电阻RV1（310V/681K），高频消噪滤波电容C1（333/250V），正温度系数过流保护热敏电阻PTC后，由电源变压器T1（220V/14V）降压至14V左右，经桥式整流器IC7（BRIDGE2）整流，由IC5（7812）稳定为＋12V输出，再经IC6（7805）稳定为＋5V输出。C6、C7、C8为低频滤波电容，C2、C3、C4为高频滤波电容。其中＋12V电源为启动继电器、蜂鸣器、导风叶步进电机及风机内置霍尔元件检测板等供电；＋5V电源则为CPU、温度检测电路、时钟振荡电路、复位电路等供电。很显然，若＋5V电源缺失，CPU将不工作，从而导致整机不工作。
    电源电路设有三个保护元件：（1）电流保险丝FS2, 当电路取用电流（不包括压缩机）超过3A时熔断，起过流保护作用；（2）正温度系数热敏电阻PTC，串接在电源变压器T1的初级绕组回路，当初级电流过大时，PTC因过流发热，使其阻值瞬间增大至接近无穷大，切断T1供电，保护＋12V、＋5V电源电路不受损坏；（3）压敏电阻RV1，并接在22时一市电输入线两端，在输入电压正常时，RV1阻值甚大，流过它的电流为微安级，可忽略，对电路无影响。若输入电压超过其310V击穿电压时（如将电源错接在380V电源上、经电网窜入的雷电等形成的脉冲高压等），其阻值突减至几欧至零点几欧，通过的瞬间电流可位数千安，相当于输入短路，将保险 FS2烧断，保护主电路。压敏电阻常见故障为爆裂、击穿等，可用万用表电阻挡测量非在路电阻进行判断，压敏电阻损坏后应及时更换（按原型号、规格），否则可能烧坏电路板。

      2.复位（清零）电路
      主芯片CPU（75028）的13脚RESET端为复位电平检测脚，外加低电平时复位，使CPU内部RAM（随机存储器）清零,ROM（只读存储器）的指针指向低位存储地址单元，以便复位后从零地址单元开始运行工作程序。外加高电平时CPU正常工作。
    R14、C25组成上电自动复位电路，由于电容C25两端电压不能突变，故刚加电瞬间CPU  13脚为低电平，使其内部复位、清零。然后＋5V电源经R14为C25充电，经一段时间（由R14、C25时间常数决定）后，13脚上升为高电平，CPU被启动工作。若⑩脚内部复位电路不良、R14脱焊开路或C25击穿漏电使13脚始终为低电平、C25开路使⑩脚始终为高电平，CPU得不到由低变高的正确复位信号，则CPU控制系统及整机不工作。
    IC3（34064）为欠压保护元件，实为三端电压检测器，当其检测到CPU电源电压（CPU电源电压规定为5±0.5V）低于3.9V（IC3检测值）时，①脚输出低电平信号加至CPU  13脚，使CPU复位停止工作。如IC3①、②脚内部电路击穿使CPU13脚始终为高电平，或①、③脚内部电路击穿使CPU  13脚始终为低电平，CPU及整机均不工作。IC3损坏后，可用易购的微功耗（静态电流≤1μA）SN9000系列三端电压检测器中的SN940（4.0V）等直接代换。

      3．时钟振荡电路
      CPU工作时需要有统一协调各部分工作的时钟脉冲信号，否则CPU不工作。14、15脚为时钟振荡输入（X1）、输出（X2）端，外接石英晶体CX1可产生时钟振荡信号供CPU内部计数器、定时器等使用。CX1的谐振频率为4.19MHz，若时钟停振，会出现＋12V、 ＋5V电源正常，但空调无显示、蜂鸣器不响，整机不工作故障。CX1损坏后，可用4.19MHz（或频率接近的）石英晶体更换。
      石英晶振是否损坏，可用以下几种方法检测、判断：（1）时钟电路正常时，CPU  14、15脚的直流电压约为2V～3V（1/2VDD），若测得某脚为0V或＋5V，一般是 CX1损坏；（2）用万用表高阻挡测CX1两端电阻，正常时为无穷大，若不是无穷大则为其漏电损坏。但这种测电阻几的方法不能判定CX1的开路性故障;（3）用示波器观测CPU14、15脚振荡波形及幅度；（4）用万用表“dB”挡粗测14、15脚振荡信号的有无。

      4．主芯片CPU
    若经上述检查,CPU已具备电源、复位、时钟三个蒸本工作条件，但整机仍不工作，在检查CPU各引脚无开焊、虚焊时，可判断为CPU内部逻辑电路损坏或ROM中存储的程序丢失，需更换同规号的CPU。更换CPU时，其型号包括后缀数字或字母必须完全相同，否则可能导致空调不工作或工作紊乱。

      5．红外遥控信号接收电路
    遥控接收电路极简单，遥控器发出的操作指令，以红外线载波（38kHz）方式发射，由一体式红外接收器3PIN接收、处理并解调（去载波）出编码操作指令，由③脚输出，经祸合电阻R13（2kΩ）和接地消噪电容C12（224）送至CPU35脚INTO端，由CPU内部电路译码后，经输出驱动电路控制执行电路或元件工作。当R13脱焊开路、C12击穿漏电或接收器3PIN损坏时，CPU收不到工作指令而导致整机不工作。
