一台夏普AY-249A型变频空调器，该机室外机组风扇电动机运行正常，压缩机启动10 s后，自动停机，自检灯显示情况为：LED1闪亮、LED2熄灭、LED3点亮、LED4点亮。

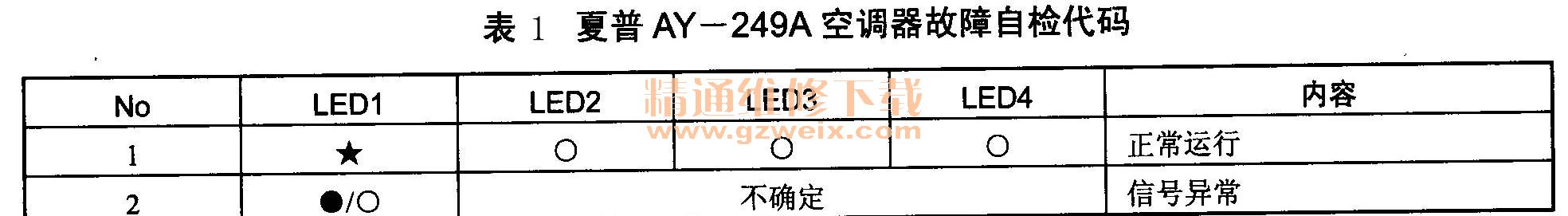

    故障分析：该空调器具有故障自检功能，检测的结果由LED 1～ LED4 4只发光二极管的状态告知故障部位或原因，LED1～LED4不同状态时代表不同的故障内容。夏普AY-249A型变频空调器故障自检代码见表8-7所列。
    本例经查表1可知，自检灯闪烁的含义为：直流过流异常。导致该故障的原因不在电路部分，主要是压缩机负荷过大（如系统充氟过多等因素）。变频空调器不能依照一般空调器的充氟工艺充氟，在充氟时绝不能充加过多，否则当压缩机在高速运转时，系统压力会猛然升高，电流猛增，而变频模块过载能力较差，在过流下会瞬间烧损击穿。



    给变频空调器加氟时，应选择环境气温高的晴天进行，加注时用钳形电流表监测室外机电流（压缩机在启动时为3A，中速时为6A，高速时为9A左右），高速时当电流超过9A时应放氟，不足9A可略缓慢加注，监测1h，电流在9A时表针不左右摆动才正常。
    故障检修：
      （1）本例故障经询问用户得知：该空调器入夏时曾加过氟，估计故障是加氟过量引起的。
      （2）采用上述方法测压缩机电流偏高，适当放去一些氟，保证电流在9A时，故障排除。
    提示：在更换过压缩机的空调器中，若烧模块，则是因所换压缩机的功率较大，可用电流较大的模块，如20 A或30 A（市场上有15 A、20 A、30 A三种规格）来代换，其驱动电路均能正常驱动。代换时应注意在其散热面上涂一层导热硅脂。
    检修该空调器时，可依据室外机上4只LED发光二极管的点亮和熄灭情况先确认出故障的可能部位或原因，这样可以有的放矢，可避免使检修走弯路。
