一台松下CS-973型分体式空调器，据用户介绍，该空调器每次进行制冷时，冷风不足，且工作时间不长就自动停止工作。
再次开机，上述故障会再次出现，无法正常工作。

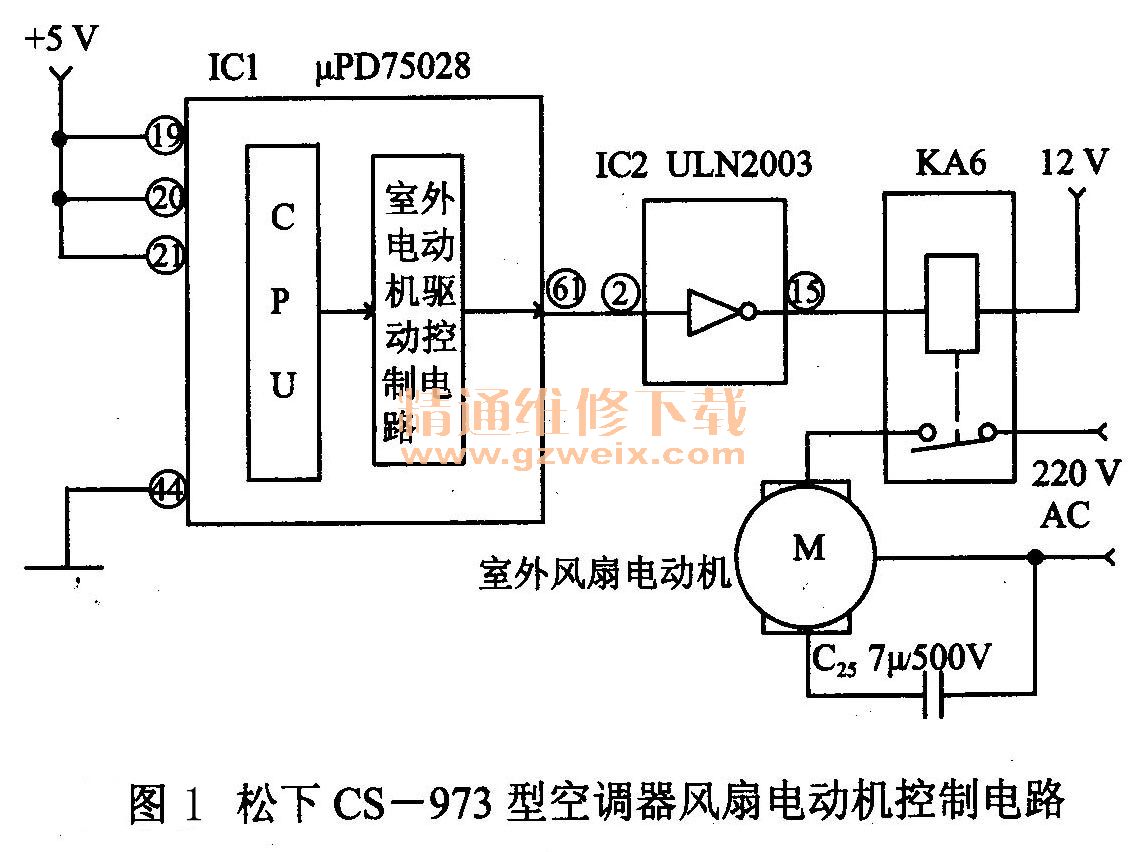

    故障分析：为了判断故障的大概部位，对故障机进行检查，结果发现，在开机后，室外机的风扇电动机始终未工作。由此判断故障是由于风扇电动机始终未工作引起的。根据松下CS-973型空调器的印制电路板画出的风扇电动机控制电路如图8-5所示。风扇电动机的工作受微处理器IC 1（μPD75028）61脚输出信号的控制，当该脚为低电平时，功率驱动器IC2的15脚输出高电平，继电器KA6线圈的电流通路无法形成，故不能工作；当IC 1 61输出为高电平时→IC2的15脚输出低电平→KA6继电器线圈中的电流通路形成而工作，其常开触点闭合后，就会使室外的风扇电动机得电工作。

    故障检修：
    1.判断故障的大概部位
    （1）接通电源开机，迅速测量IC 1 61输出的高电平（约4.5 V）基本正常，测量IC2的15脚输出低电平（（0 V）也正常。
    （2）断开空调器的交流电源，测量KA6继电器线圈的直流电阻趋于∞，说明其已经损坏。
    2．故障处理
    重换一只新的同型号的继电器后，接通电源试机，压缩机工作一直正常，制冷恢复正常，故障排除。
    提示：
    本例故障主要是由于KA6继电器开路损坏，室外风扇电动机无法得电工作，不能对制冷系统进行散热，致使制冷系统压力升高，压缩机因过热而导致电流过大，保护电路自动切断了压缩器的工作电源，从而造成了上述故障。
