随着公安部“天网”工程的推进，视频监控得到了广泛的应用。在日常维修中，笔者发现监控系统的开关电源故障率较高。为便于维修，笔者实绘了常用的几种开关电源电路（图中标注均为原板标注），并将常见故障进行了总结，简述如下：

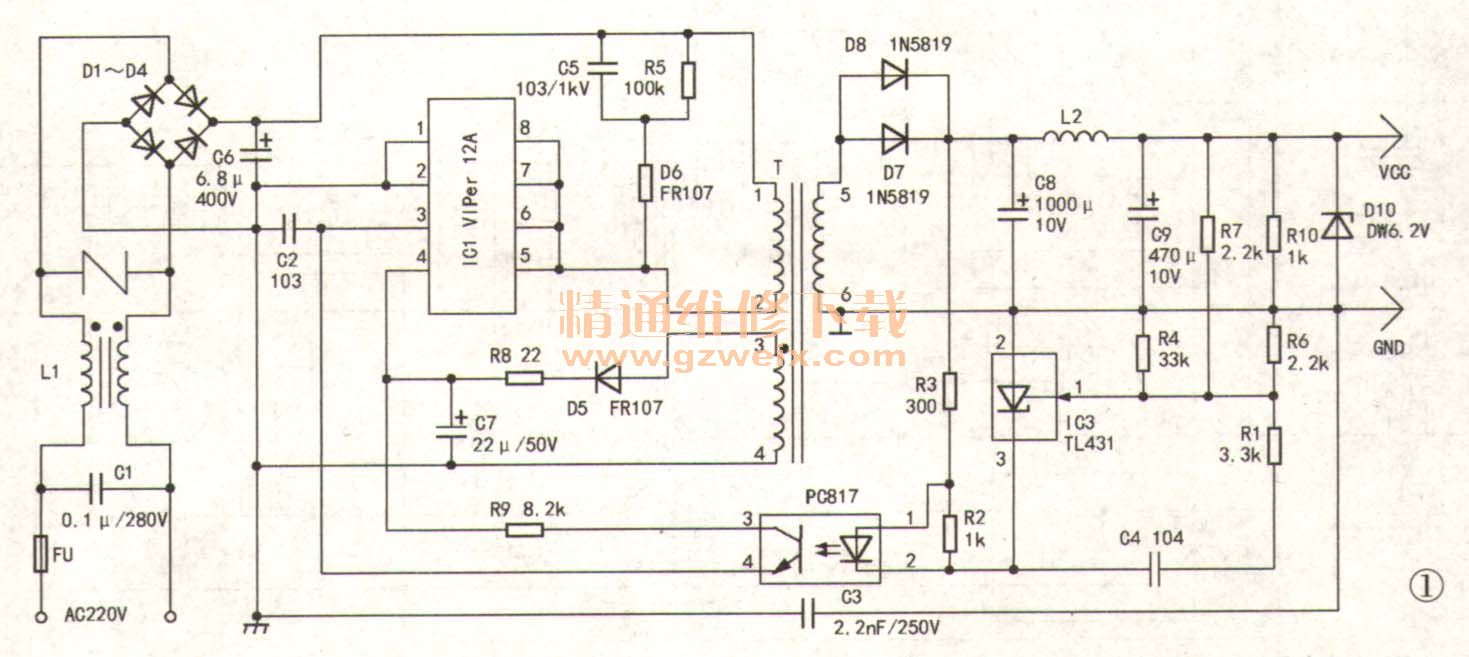

    5V/IA开关电源电路（见图1）

    这是一种以VIPer-12A电源模块为核心的小功率开关电源，模块内部集成了高压启动电路和功率管，集成度高，线路十分简洁。这种电源常用在早期的模拟视频监控网络中，为收、发光端机供电。常见的故障是C8、C9滤波电容鼓包，稳压管D10击穿短路。前者表现是：空载有输出，带载不工作；后者会通过精密稳压IC（TL431）、光祸反馈到电源模块，使保护电路动作，即电源停止工作。
    另外，还有一种输出5V/2A的电源，与图1电路基本一致，只是使用了输出电流更大的电源模块VIPer-22A，常见故障与上述相同。

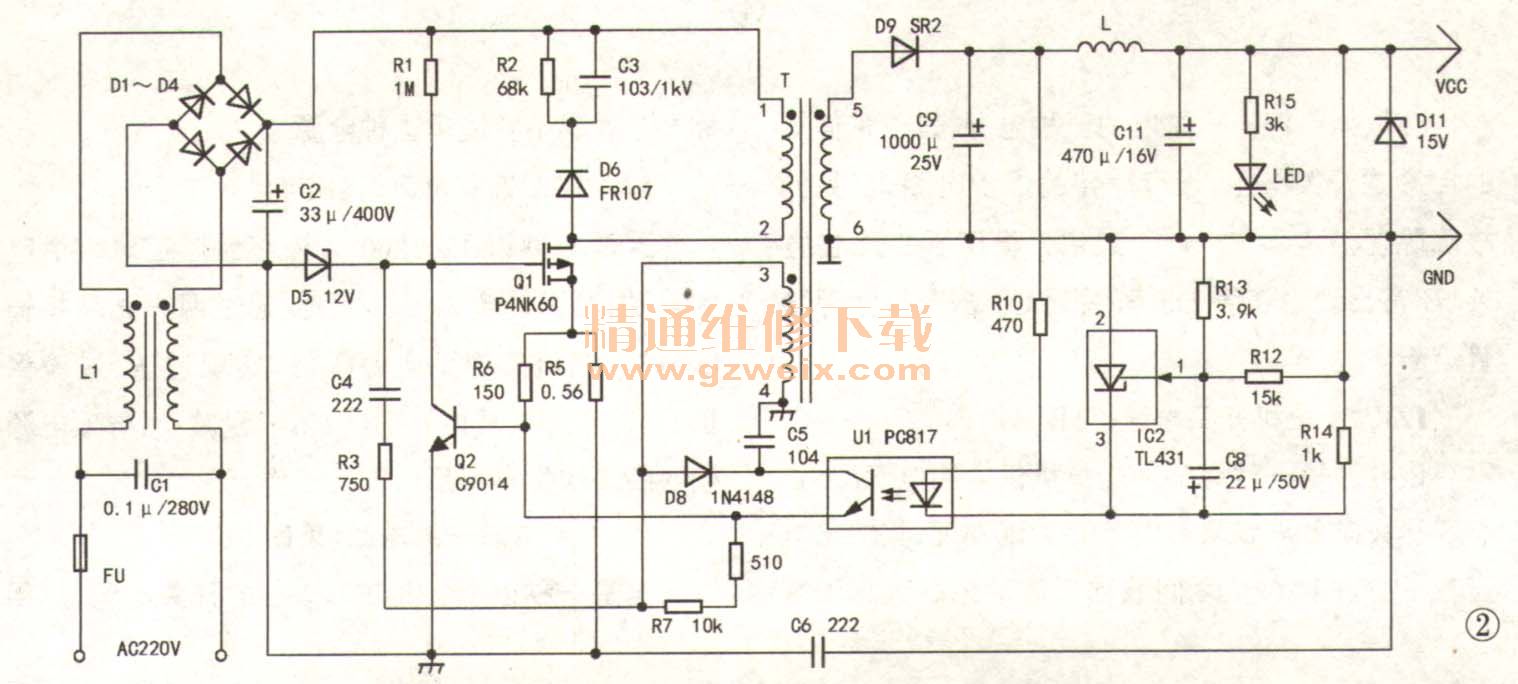

12V/2A自激式开关电源（见图2）

    这是为监控枪机供电的一种电源，是一种简单的自激式开关电源，没有完善的保护电路，常见的故障除滤波电容C9、C11鼓包，稳压管D11击穿外，还常出现稳压管D5、开关管Q1击穿导致保险管熔断。

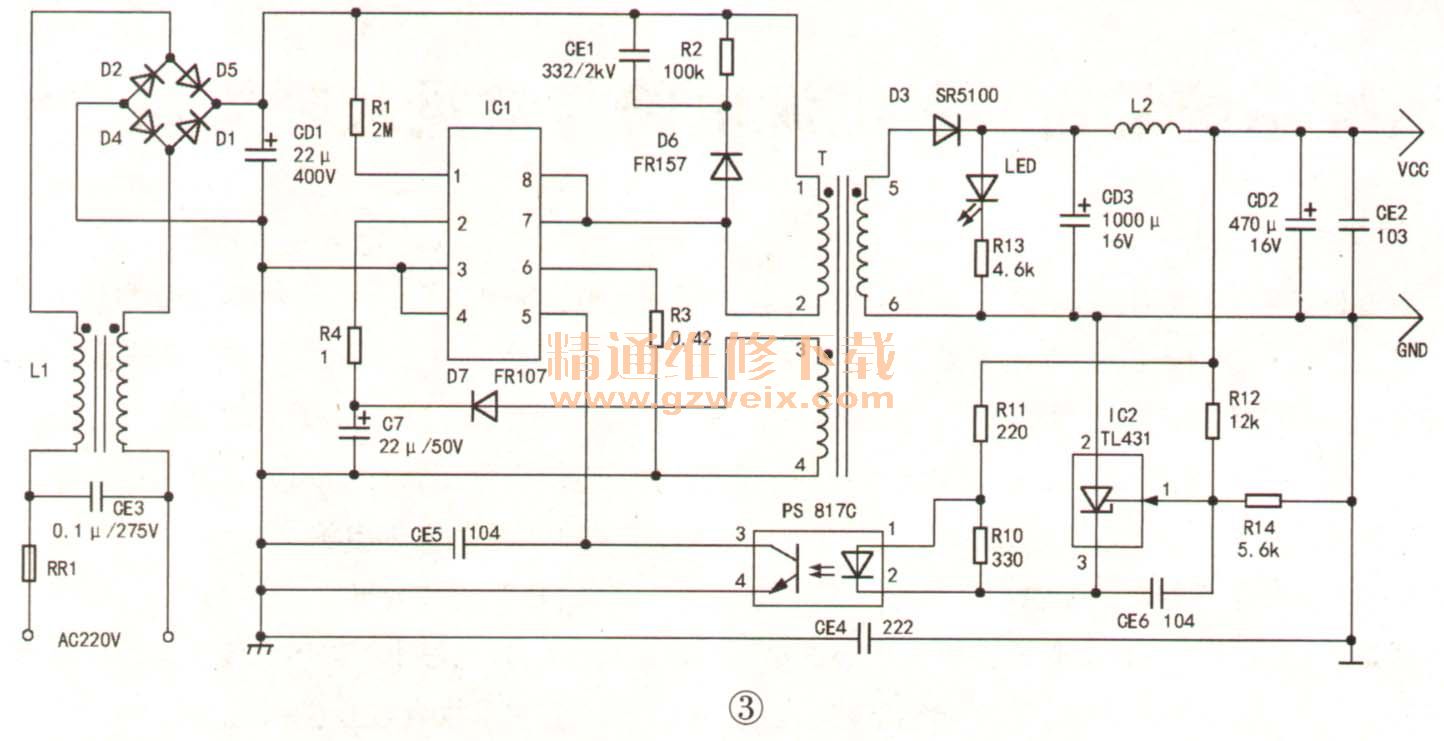

    12V/2A枪机开关电源（见图3）

    该电源是一款为某网络枪机供电的电源（生产厂家抹去了电源模块的型号），测试发现，其输出电压在11.3V-12.03V之间波动，波动范围远超国家标准。建议不要使用这种电源。

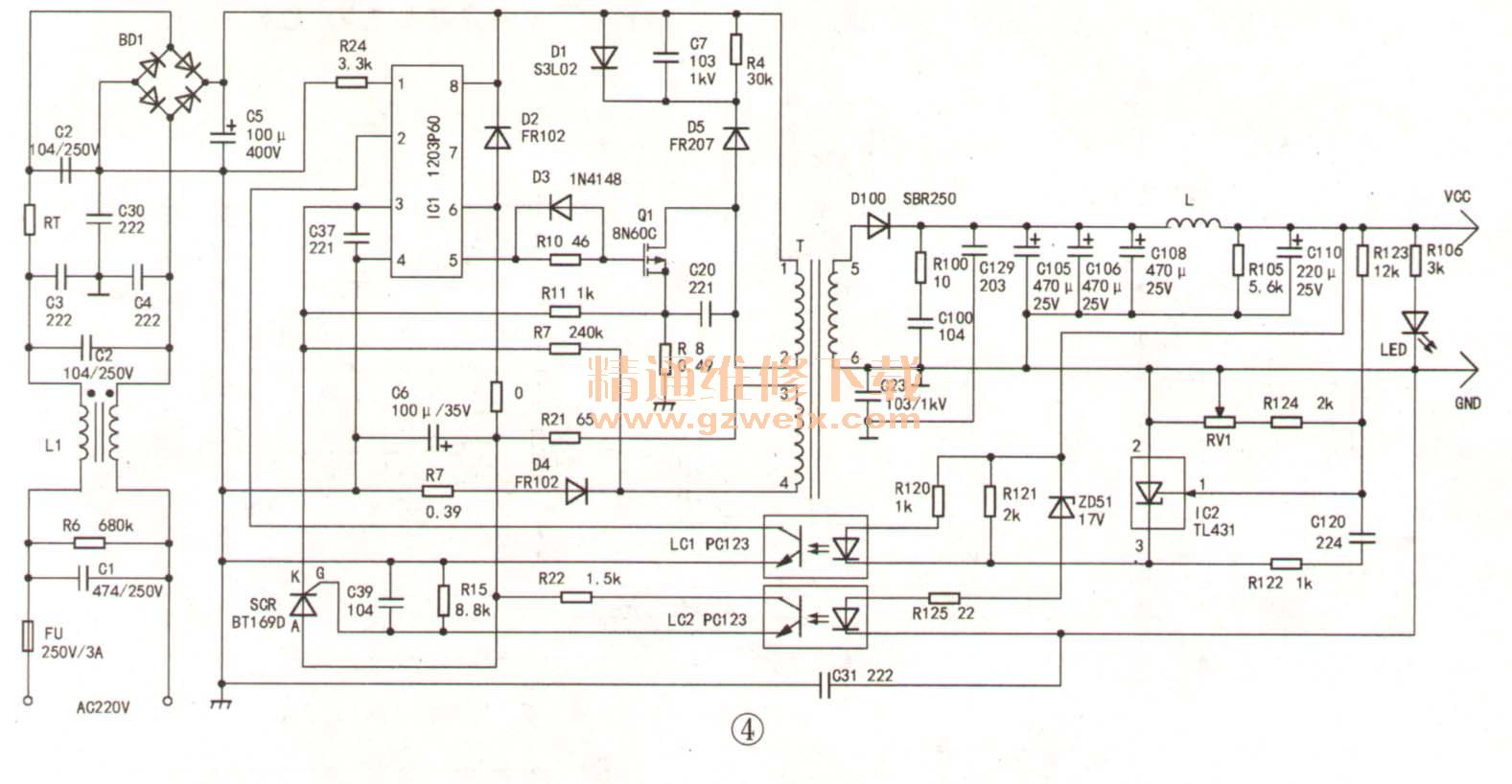

    12V/3.5A开关电源（见图4）

    这是一款以1203P6。为核心为监控球机供电的龟源，其保护电路十分完善：通过两只光祸将输出电压、电流反馈到电源模块，实现过压、过流保护。这种电源的常见故障是C6容量减小，导致电源模块因二次供电不足而停止工作。

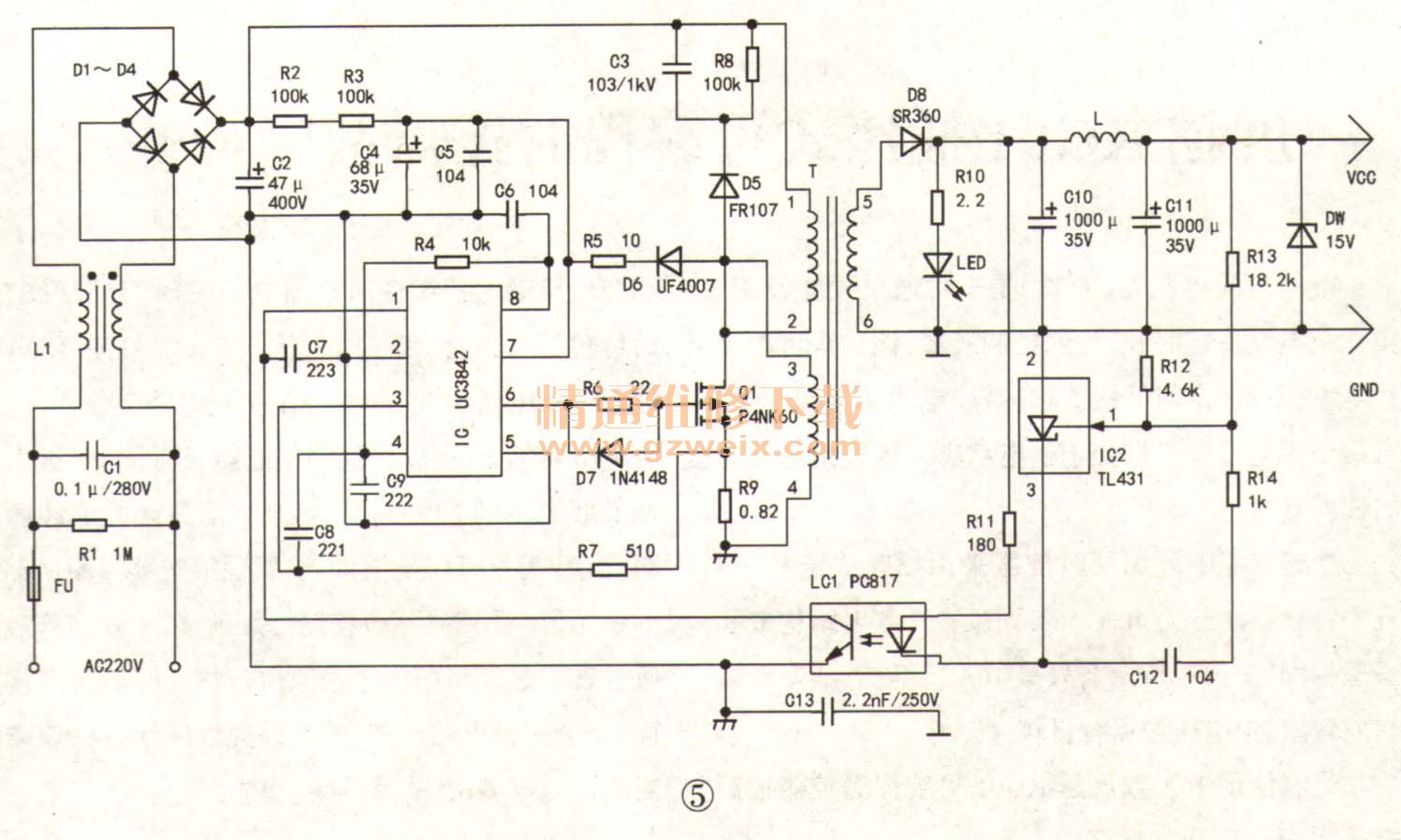

    12V/2A普通开关电源（见图5)

    这是一种以UC3842为核心的开关电源，应用十分广泛。这种电源的常见故障如下：一是C10、C11容量减小，表现为空载时电源指示灯正常，带载时闪烁或熄灭。二是C4电容容量减小，表现为电源指示灯熄灭，电源无输出。三是稳压管DW15V击穿，导致电源无输出。

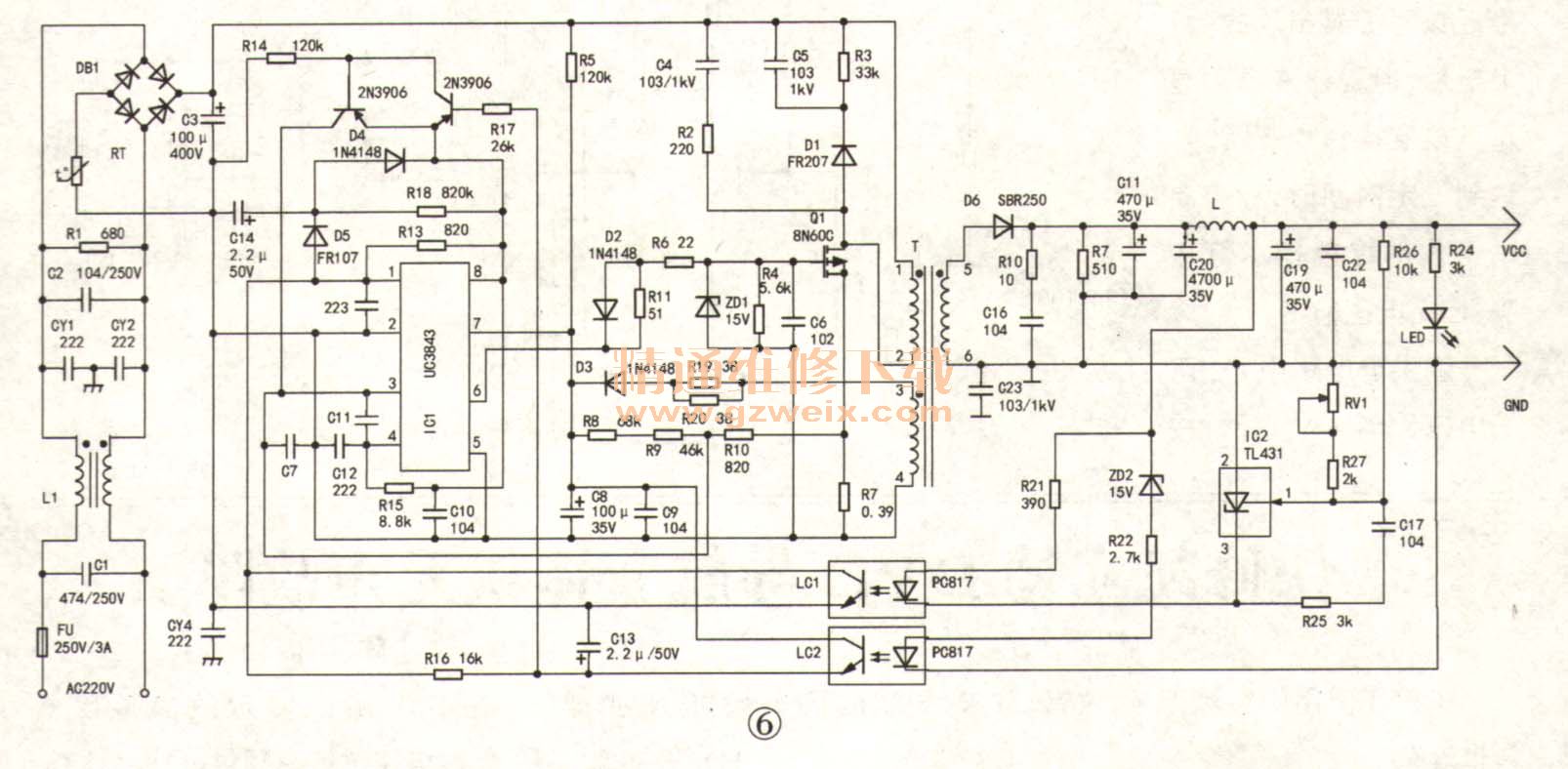

    12V/5A开关电源（见图6）

    这是一种以UC3843集成电路为核心的开关电源，主要为监控球机供电，并且可以带多路负载。其工作原理及其常见故障与上款相同，只是输出电流更大。
