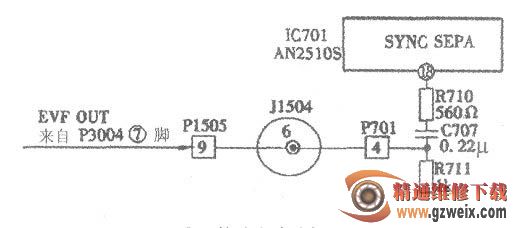

此机接通电源开关，电子寻像器内有光栅，取下镜头盖，电子寻像器内景物图像时有时无，注意观察发现无图像时寻像器上部电力状况显示字符也跟着消失。为了迅速确定故障存在的部位，用交流适配器将摄像机与监视器连接好，观察监视器上景物图像正常，估计故障存在视频信号输入电路中，电路见图所示。
　　
　　卸下电子寻像器并拆开盒盖，取一带盒插入摄像机带仓内重放，监视器上彩色图像和伴音信号均为正常，用示波器观察寻像器驱动集成块IC701(18)脚无视频信号输入，将示波器探头移到接插件P701(4)脚也没有视频信号输出，用手摇动接插件J1504插头，寻像器内图像恢复正常，松开手故障又出现，说明上述故障是因J1504(8)脚接触不良所造成的。拔下插头用6号针头前端卷少许，并用脱脂棉花沾无水乙醇擦洗插孔和插脚即可。为了保证插孔与插脚接触可靠，擦洗完毕用针头伸入插孔外缘，将插孔接触簧片扳紧少许，然后插好插头，寻像器内图像和字符显示恢复正常。
