康佳T2916A型彩色电视无图像无字符,无雪花点,光栅亮度高有回扫线,略收缩
来源:本站整理  作者:佚名  2012-03-28 12:18:51



根据故障分析通常是显像管阴极电压低或加速极电压高引起的。

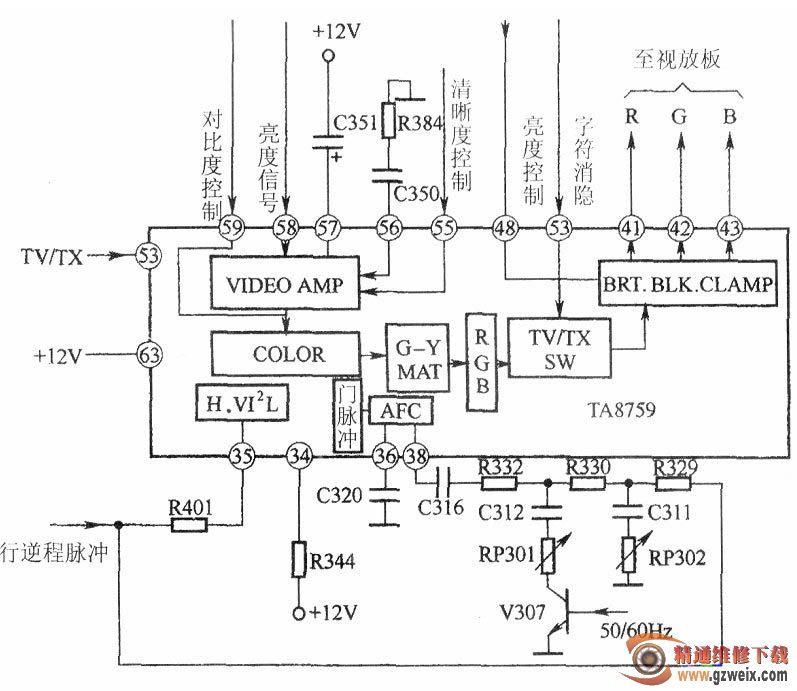

  测量显像管加速极电压为350V(正常值),阴极电压为80V(发光适中值应在110~150V),据此判断故障在影响阴极电压的相关电路中,包括视放板上关机消亮点电路、主板上的亮度通道等。该机亮度通道及相关电路如图所示。

  再测量视放管基极电压为7V,高于正常值(3~4.3V)很多,脱开视放板上关机消亮点晶体管V501(图中未画)集电极试机,故障无变化,由此说明故障与关机消亮点电路无关。

  最后测量主板上视频处理集成电路TA8759的(41)、(42)、(43)脚三基色输出端电压为7V(正常值为3~4.3v)。

  断开其中(41)脚,测量其空脚电压仍为7V,故判断故障在TA8759(41)脚以前电路。因三基色输出电压值主要受控于亮度通道和三基色/字符切换开关(53)脚电压。所以,分别测量亮度通道中的亮度控制端(48)脚、对比度控制端(59)脚、亮度信号输入端(58)脚、亮度高频成分输入端(56)脚、亮度钳位端(57)脚、清晰度控制端(55)脚、+12V电源供电端(63)脚的电压,除(57)脚为Ov(正常值为2.8V)外,其他引脚电压正常。对(57)脚惟一外接的钳位电容C351进行检查,没有发现问题,用“代换法”检查也无效。试着更换TA8759,擦拭线路板,用导线把三基色/字符切换开关(53)脚与地短路(强行接通三基色走向).在亮度控制端(48)脚与地之间跨接电阻(强行降低亮度控制电压),故障依旧。

  进一步分析该机电路结构,对于飞利浦机芯来说,当视频集成电路得不到行、场逆程脉冲时,会导致亮度通道截止,对于此种机芯视频集成电路得不到正常行、场逆程脉冲是否会导致亮度通道导通过大?据此分别测量TA8759行逆程脉冲输入端(38)脚、门脉冲时间常数端(34)脚、行消隐信号输入端(35)脚、AFC滤波端(36)脚的电压,发现(34)脚电压为4.8V(正常值为2.9V),(36)脚电压为6.4V(正常值为6.2V)。对这两个引脚外接器件检查、代换,当代换TA8759(36)脚外接电容C320时,故障消失。估计是C320失效。

  检修提示:当TA8759/TA8769的(36)脚电压低时,会引起亮度低或“黑屏”故障。
