首先查找电源和接地引脚（注意：电源插针与接地插针可能不止一根，有好多根要一一找出，5V的开关信号和亮度调节信号不能接到电源插针或接地插针上去）。一般这两个引脚间会接一个容量比较大的电解电容，而且这个电解电容是高压板上面唯一容量和体积最大的。同时接地引脚的铜箔比较宽大，高压板安装孔处的铜箔也与地相通。根据这几个特点，可以很轻松找到电源和接地引脚。找到这两个引脚后，另外两个引脚即使接错也不会出现烧毁高压板的故障。

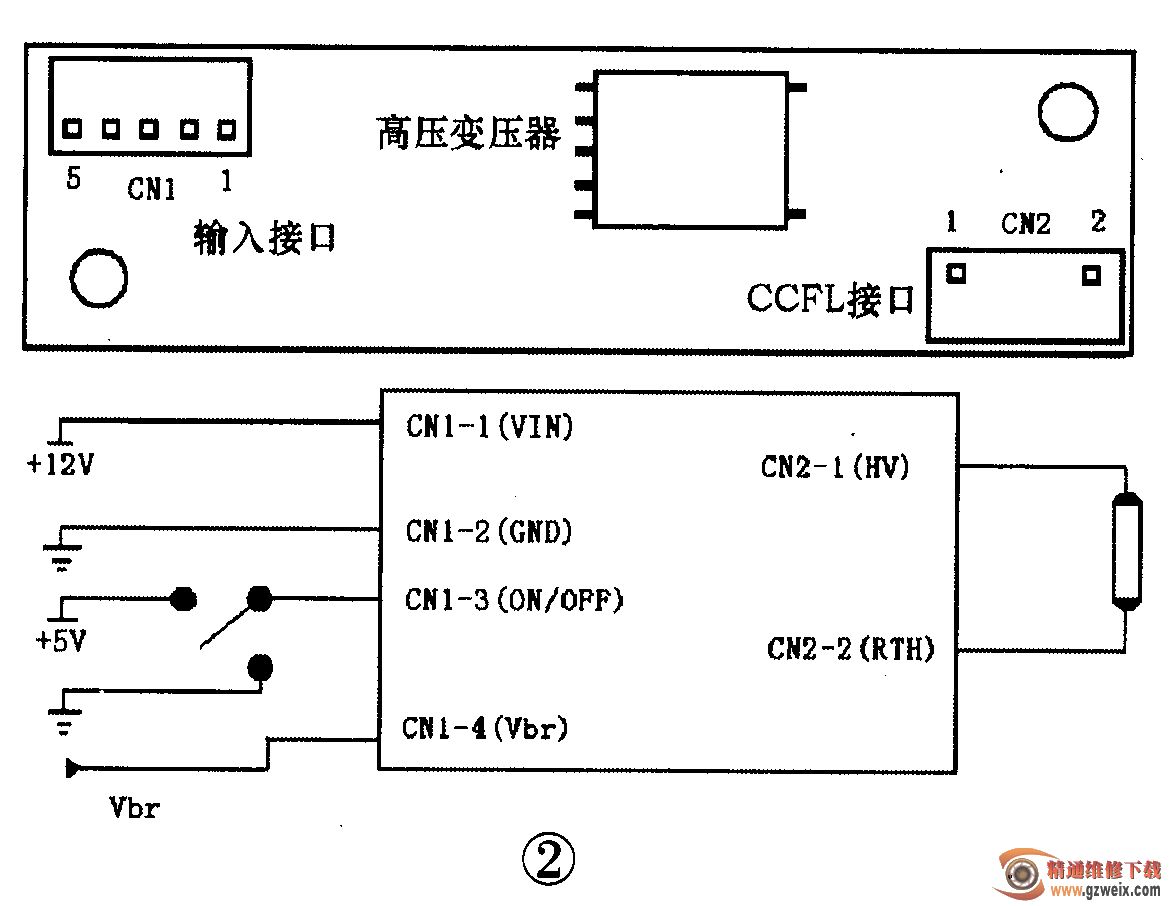

    开关脚大多通过一个三极管后去主控芯片，该脚的输入电压也不能超过5V。给高压板供电，将另外两个引脚分别与5V或GND短接，能够点亮灯管的就是开关脚。亮度调节脚一般通过一个小电容接地，然后去主控芯片的某个引脚。该脚的输入电压不能超过5V。如桌不好判断这两个引脚的具体功能也没关系，可以把CCFL接入电路后，给高压板通电，然后把剩下的两个引脚任意接入，如果按动开关键灯管能够随之亮灭，则说明接法正确，否则调换两个接线头即可。引脚功能找对，代换也就水到渠成了。图2是一款高压板外观示意图和接线方法。

    代换时要注意以下问题：

    (1)基于安全问题，在安装高压板时确保高压部分和显示器金属材料保持至少4mm以上距离或使用足够等级（RV）的绝缘材料隔离，避免高压放电的产生。通电后手不要碰触高压输出端，以免遭到电击。

    (2)为了避免干扰，一定要把高压板的接地孔用螺丝拧到显示器的金属壳上，如果不便固定，也要用粗导线进行连接。

    (3)高压板一般都配有1A以上保险丝，不要将其直接短路，以免高压部分故障连带损坏电源电路。

    (4)不要随意加长高压引线，因为高频高压会通过高压引线的分布电容影响工作，使灯管不能正常点亮。

    (5)高压板代换后一定要经过至少两个小时的老化时间，这期间如果出现灯管闪烁、图像有滚动干扰条、间歇性暗屏等现象都应该查找故障原因，一切正常后才能够交付用户使用。

    随着技术的发展，现在的高压板已经从多线连接发展到仅需要接3条线就可以，即电源、接地、开关，为维修带来了便利，其中的亮度控制已经通过软件在AD芯片内音区实现了。

二、高压板代换实例

    1．代换操作

    目前，市场上的液晶彩显以19英寸及以上宽屏机为主，20英寸以下的液晶彩显背光板一般以四灯小口为主，22英寸及以上宽屏机为六灯或更多灯管的小口高压板。四灯小口、四灯大口、六灯小口高压板相互之间不能直接代换。所以，代换之前，一定要确定是哪种接口类型的背光板，除非特殊接口的机器，一般常见接口的背光板在市场上都有卖，可以直接对应代换而不必进行复杂的电路改动。以目前最流行的四灯小口背光板为例，绝大部分通用四灯小口背光板均采用12V供电，其背光板接口主要采用四线控制：VCC(12V电源）、ON/OFF(ON-H,EN）即开关机控制、ADJ(BRT,DIM）即亮度调节、GND（地）。显然，代换的难度并不在电路的改动，而在代换板尺寸大小及高压接口大小、背光板安装位置等方面。现在的19英寸及以上宽屏机均采用一体板电路。为了达到整机超薄的效果，机器内部空间非常狭小，给代换工作带来不小麻烦。因此，代换背光板时，应尽量选择体积小的板子，但体积过小，板子的质量一般都有所缩水，体积小而质量好的板子，价钱一般不低，这些是一个选择的难题。

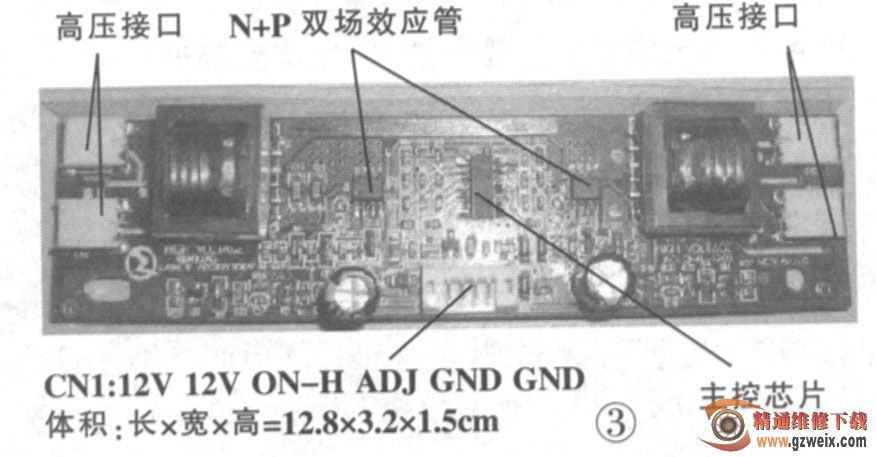

    如图3所示，我们选用的代换板体积非常小（12.8X3.2cm )，厚度只有1.5cm，非常适合一体板结构的背光板电路的代换。CN1的6根接线中，接12V, ON-H,ADJ,GND这4根线即可。

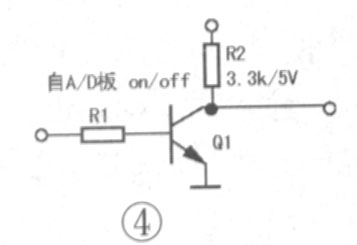

    (1)对于独立背光板电路，改装非常简单，只要把原板拆去，换上新板，接上电源线、两组控制线就行了。要注意的是，通用板的开关机控制一般采用高电平ON开机，低电平OFF关机。如果原机为低电平ON开机，高电平OFF关机，则要在原A/D板与背光控制ON/OFF之间加一级反相器。以本板为例，如图4所示。如果原背光板控制ON/OFF高电平为3.3V，则R1, R2取4.7Ω，如果原背光板控制ON/OFF高电平为5V，则R1, R2取10kfl , Q2可用最常见的90xx系列或C1815等小功率NPN三极管。

    (2)如果要改装的是一体板，则改装相对复杂一些，主要是要保留原来一体板上的开关电源部分，同时把一体板上相关背光电路元件、控制线、电源供电线拆除，而代用板的固定位置如果不在原来背光电路的PCB位置上，还涉及高压板引线的连接问题。

    1)如果拆除原背光板升压变压器（厚度最高的元件）、滤波电容、高压接口插座等体积较大的元件后，新背光板能直接固定在原一体板上，则改装相对简单，只要取12V、地线、开关机控制、亮度调节线与代换板对应位置接好即可。

    2)如果拆除上述元件后，新背光板仍无法固定在一体板上，则要先考虑屏的四根高压引线到代换板的距离，一般的做法是，先接好高压线，然后尽最大限度缩小代用板到一体板之间的距离。通常，原一体板的外部都有一层铁制屏蔽层，如果接好高压线后，代用板无法固定在屏蔽罩内，则可以直接固定在屏蔽罩外面；如果还不行，再考虑用转接线来延长高压线（注意，不能用普通的导线代替，市场上有专用的高压延长线、转接线）。这样做的目的是为了尽可能减小高压引线固定不良、漏电、打火等原因造成的二次故障。

    2．三星943NW液晶彩显高压板的代换

    三星943NW液晶彩显高压板的代换具体操作过程如下：

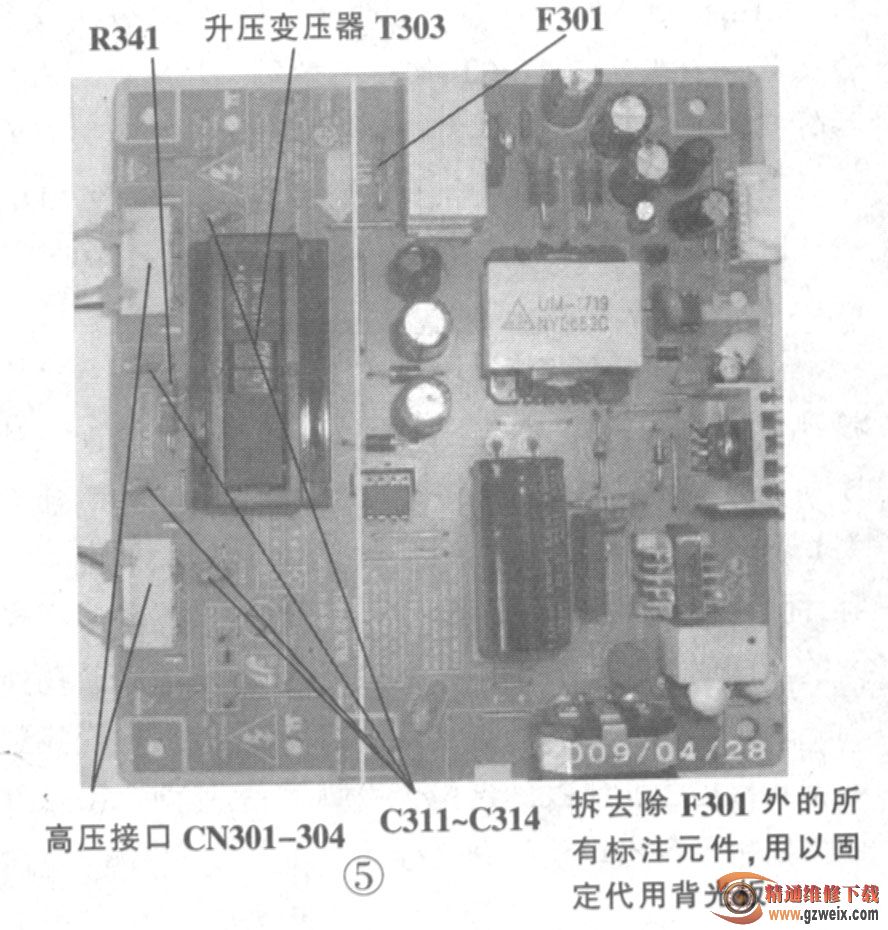

    (1）如图5所示，沿竖线拆除竖线以左的所有元件，只保留F301，拆去元件后空出的PCB板处，刚好可以安装代换高压板。由于现在的通用背光板元件基本上都采用单面安装，所以，元件的反面PCB可以直接固定在原一体板上。如果不便用螺丝固定代换板，也可用热熔胶把代换板直接粘在原一体板上。因为代换板的主要发热元件（贴片场效应管和升压变压器）均安装在元件面，底板几乎不发热，此法应该是相对稳固、便捷的。安装位置如图6所示。
