首先开机测试，切换信源确认不良现象。在不同的信源下，耳机都没有声音，但是扬声器的声音正常。根据信号流程，耳机和扬声器的声音是在丽音 IC 处理后输出分离，分别送到功放 U107 和耳机功放 U106 处理的。因此，我们可以判定问题在丽音 IC 的输出到耳机功放之间。首先检测丽音 IC 的23、24脚输出到耳机功放的电压，有 4.6 V，说明直流电平正常，再用示波器检测波形也正常，说明声音信号经丽音 IC处理后，输出正常的信号，信号经 C189、C191 耦合到U106。

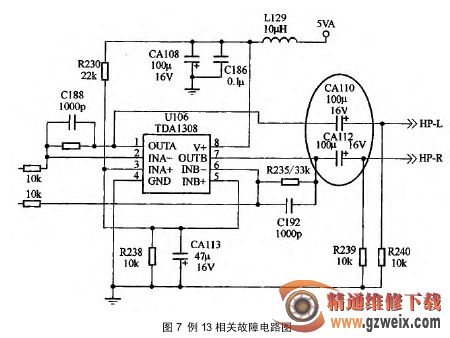

检测耳机功放 U106 的输入脚(②、⑤脚)，有信号波形，测量输出脚(①、⑦脚)，没有电压（而正常机器有1.8 V）。问题可以锁定在耳机功放上面，检测①和⑦脚的对地电阻，也没有异常。排除外界原因后，测量 U106的供电，发现⑧脚没有电压。于是检测 5 V 的供电电感L129，发现 L129 开路。更换 L129 后，测试 U106 的①和⑦脚电压，有 1.8 V 电压输出，加信号测试，故障排除。相关电路图见图 7 所示。
